To STRALES system.
Περί οπλικών συστημάτων αλήθειες και πολλά ψέματα.
Γράφει ο Γεώργιος Δικαίος ηλεκτρονικός, μηχανικός ραντάρ.
Αλήθειες ή ψέματα;
Δυστυχώς στην εποχή μας έχουμε λίγες αλήθειες και πολλά ψέματα. Η παραπληροφόρηση είναι μεγάλη και είμαστε σαν να παίζουμε το σπασμένο τηλέφωνο που παίζαμε μικροί. Άλλα διαβάζω, άλλα καταλαβαίνω, άλλα μου μένουν στο μυαλό και αλλά σας μεταφέρω που δεν έχουν καμία σχέση με αυτά που διάβασα! Έχουμε και την αυτόματη μετάφραση δεν καθόμαστε να διαβάσουμε στα αγγλικά τι γράφει. Πατάμε το κουμπί για να μην κουράσουμε το μυαλό μας και τα πράγματα γίνονται πολύ χειρότερα.

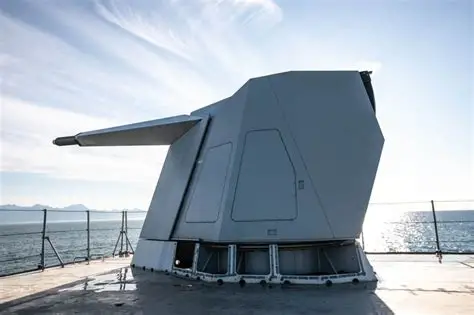

Το πυροβόλο των 76 χιλιοστών με το σύστημα STRALES.
Ένα από τα οπλικά συστήματα που θέλουμε να τα βάλουμε στα πλοία μας. Πως λειτουργούν; Τι μειονεκτήματα έχουν; Πως μπορούμε να λύσουμε τα μειονεκτήματα που έχουν; Δύσκολα ερωτήματα γιατί στα σετ της κάθε μιας κατασκευάστριας εταιρίας, βλέπεις μόνο να πλεονεκτήματα του κάθε ενός συστήματος και πότε τα μειονεκτήματα και τα προβλήματα που έχει. Πρέπει να ψάξεις τα πάντα να στύψεις το μυαλό σου, να μπεις μέσα στο πρόβλημα και να το βρεις μόνος σου. Πρέπει να ξέρεις τα πάντα όμως από οπλικά συστήματα και πάλι θα δυσκολευτείς, η τύχη δεν μπορεί να σε βοηθήσει. Μόνο οι τυχαίες επιλογές στα στοιχεία που θα βρεις και θα ανακαλύψεις και ότι γνώσεις έχεις και θυμάσαι από το παρελθόν. Το δυσκολότερο είναι οι προσομοιώσεις βολών που κάνω σε κάθε σύστημα που γίνονται πολλές φορές οι υπολογισμοί για να υπάρχει ακρίβεια.
Το πυροβόλο Leonardo oto STRALES. Η προσομοίωση βολής του συστήματος στο παρακάτω βίντεο.
https://www.youtube.com/watch?v=mfqqsv7oinU

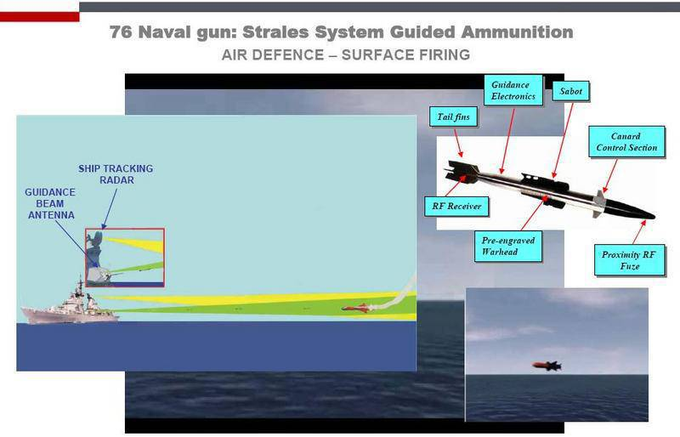

Για την αντιαεροπορική βολή με DART πρέπει να φωτίζει τον στόχο συνέχεια με το ραντάρ του πυροβόλου για να καταστρέψει τον στόχο. Με το DART μπορούμε να ρίξουμε και σε στόχους επιφανείας κυρίως στα μικρά ταχέα σκάφη επίθεσης. Το κόστος του βλήματος ανέρχεται στα 40 χιλιάδες ευρώ. Πλεονέκτημα τα 40 G σε δυνατότητα ελιγμών. Η ακρίβεια του βλήματος ανέρχεται στα 4-8 μέτρα από τον στόχο και η απόσταση ασφαλείας πρέπει να είναι πάνω από 100 μέτρα μετά την βολή κατά την έκρηξη του εκρηκτικού του DART
Μειονεκτήματα: Μικρό βεληνεκές 5-6 χιλιόμετρα μόνο είναι η εμβέλεια του ραντάρ και 8,5 χιλιόμετρα του βλήματος DART. Ακριβό κόστος βλήματος εν σχέση με τα απλά βλήματα των 76 χιλιοστών. Το βάρος του βλήματος σε πτήση είναι μόνο 3,5 κιλά! Μικρό σε βάρος και σε δύσκολη θέση είναι τοποθετημένο το εκρηκτικό γέμισμα του βλήματος DART. Είναι χαμηλότερη σε βάρος από τα 2,4 κιλά των πυροβόλων των 57 χιλιοστών και σχεδόν παρόμοια με τα πυροβόλα των 40 χιλιοστών. Μπροστά της έχει συστήματα τον IR ερευνητή στην αρχή του βλήματος, την κεραία GPS και την μονάδα του GPS, τα πτερύγια Canard, πίσω είναι τα πτερύγια και ο δέκτης του σήματος αλλαγής πορείας. Την ίδια τεχνική χρησιμοποιούν και οι πύραυλοι επιφανείας αλλά δεν έχουν πυροσωλήνα προσέγγισης όπως όλα τα ΑΑ βλήματα και έχουν κεφαλή μεγάλου βάρους. Για αυτό ρίχνουν 3 βλήματα DART για να είναι σίγουροι πως θα καταστρέψουν τον στόχο- πύραυλο επιφανείας. Στο παρακάτω θα δείτε τι υπάρχει μέσα στο πλοίο
https://www.navalnews.com/naval-news/2020/07/leonardo-naval-defense-solutions-for-the-middle-east-region/

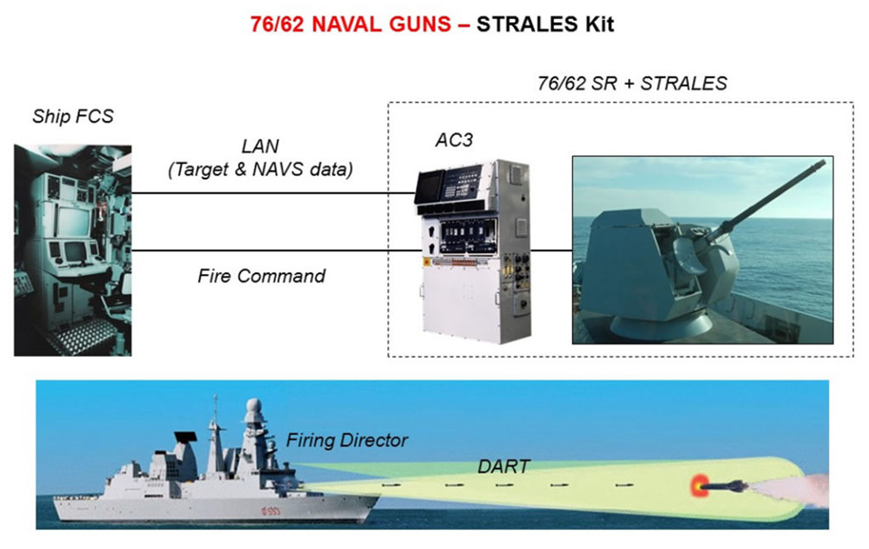

Στην παρακάτω φωτογραφία φαίνονται οι μονάδες μέσα στο πλοίο το FCS, το AC3 και πως φωτίζει το πλοίο τον στόχο για να κατευθυνθεί το βλήμα εναντίων του. Το FCS είναι σαν το γνωστό TACTICOS.
https://ndiastorage.blob.core.usgovcloudapi.net/ndia/2016/fuze/18535_Fioravanti.pdf
Το ραντάρ NA30S MK2 είναι ανεξάρτητο από τον πυργίσκο πυροβόλων όπλων και μπορεί να ελέγξει έως και πυργίσκους με τρία πυροβόλα, χρησιμοποιώντας ραδιοκύματα X και Ka-Band και οπτικούς αισθητήρες. Η ζώνη X χρησιμοποιείται για ανίχνευση, απόκτηση και παρακολούθηση μεσαίου και μεγάλου εύρους, ενώ η Ka-Band είναι για ανίχνευση κοντινών και χαμηλών πτήσεων και καθοδήγηση κελύφους FSDS DART 76mm. Με εγκατεστημένο το ραντάρ NA30S MK2, το κιτ καθοδήγησης ραντάρ πυργίσκου 76/62 STRALES δεν απαιτείται για την καθοδήγηση των βλημάτων DART.

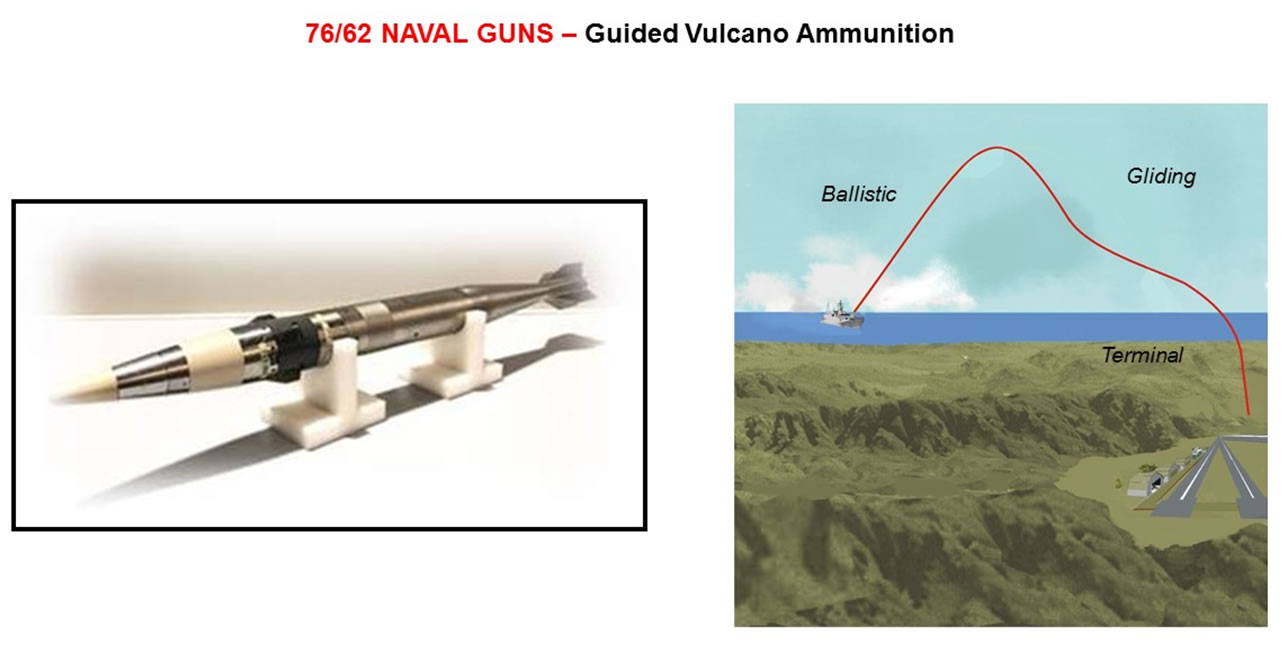

Tα κατευθυνόμενα βλήματα VULCANO εκτεταμένης εμβέλειας. Η καθοδήγηση του VULCANO προέρχεται από GPS και μονάδα αδρανειακής καθοδήγησης. Κατά τη βολή, το VULCANO ακολουθεί μια βαλλιστική διαδρομή προς τα πάνω, στη συνέχεια μια διαδρομή ολίσθησης που διορθώνει την πορεία και στη συνέχεια μια καθοδική πορεία προς τα κάτω προς τον στόχο. Το βλήμα GPS VULCANO διαθέτει αισθητήρα ραδιοσυχνοτήτων για να λαμβάνει καθοδήγηση διόρθωσης της πορείας προς τα εμπρός. Η εμβέλεια είναι τα 27 χιλιόμετρα για στόχους θαλάσσιους ή στην ξηρά. Η μέγιστη βαλλιστική εμβέλεια ανέρχεται στα 40 χιλιόμετρα. Με απλά λόγια μπορούμε με αυτά τα βλήματα να χτυπήσουμε την περιοχή της απόβασης σε ένα νησί από τα 25 χιλιόμετρα. Δυστυχώς είναι πολύ λίγα εν αντίθεση με τα 85 χιλιόμετρα του VULKANO των πυροβόλων των 127 χιλιοστών αν και υπάρχουν βλήματα πιο ακριβά που θα ξεπερνούν τα 100 χιλιόμετρα! Να σκεφτούμε τι θα μπορούσε να κάνει ένα πλοίο με ένα τέτοιο πυροβόλο στην περιοχή μας. θα μπορούσε να χτυπήσει από τα 80 χιλιόμετρα την περιοχή της απόβασης των Τούρκων σε ένα νησί μας. θα μπορούσε να χτυπήσει στόχους στα παράλια της Μικρές Ασίας. Ο ναύσταθμος των τούρκων στην Σμύρνη είναι ευάλωτος λόγο της μικρής απόστασης από τα παράλια. Το ίδιο θα μπορούσε να γίνει με πυροβόλα των 155 χιλιοστών ή με πυραύλους. Η ταχύτητα των πύραυλων επιφανείας:
Οι πύραυλοι επιφανείας έχουν ταχύτητα mach 0,85, mach 0,82 έχει ο πύραυλος ATMACA των τούρκων. Το 1 mach σε επίπεδο θάλασσας σε θερμοκρασία των 20 βαθμών κελσίου είναι 1.225 χιλιόμετρα την ώρα για την ακρίβεια είναι 340.3 μέτρα το δευτερόλεπτο. Η ταχύτητα του πυραύλου των τούρκων είναι 1.004 χιλιόμετρα την ώρα. Σε ένα δευτερόλεπτο ο πύραυλος επιφανείας των Τούρκων διανύει μια απόσταση 279 μέτρων. Θεωρητικά κάνουμε τους υπολογισμούς με 300 μέτρα το δευτερόλεπτο γιατί τόσο περίπου είναι τα mach 0,85 των πυραύλων επιφανείας. Είναι σημαντικό να κατανοήσουμε της αποστάσεις πχ μέσα σε 10 δευτερόλεπτα θα έχει διανύσει ο πύραυλος ATMACA 2.800 μέτρα. Η αντιμετώπιση των πυραύλων επιφανείας είναι ζήτημα δευτερολέπτων.
Προσομοίωση βολής με το πυροβόλο των 76 χιλιοστών χωρίς DART:
Το ραντάρ του πλοίου κατευθύνει το πυροβόλο προς τον στόχο, δηλαδή στρίβει το πυροβόλο στην κατάλληλη γωνία κατά διεύθυνση και καθ ύψος. Τον κοντινότερο από τους στόχους γιατί αντιμετωπίζουμε μια μαζική εκτόξευση πυραύλων εναντίων του πλοίου. Μόλις μπαίνει στην εμβέλεια του πυροβόλου ο στόχος τότε ξεκινά και δίνει εντολή οκ για την βολή. Προσοχή μετά από κάθε βολή, δέχεται εκ νέου τους υπολογισμούς από το ραντάρ και στρίβει αναλόγως εκεί που είναι ο στόχος το πυροβόλο.
Η πραγματική βολή του πυροβόλου των 76 χιλιοστών χωρίς το βλήμα DART απαιτεί χρόνο τουλάχιστον 3 δευτερόλεπτων, για να λάβει το σήμα από το ραντάρ να στρίψει το πυροβόλο και να ρίξει. Προσοχή τα 3-4 δευτερόλεπτα αφορούν τον επόμενο στόχο-πύραυλο, πάντως είναι η λογική τιμή. Σε 3 δευτερόλεπτα ένας πύραυλος επιφανείας όπως ο ATMACA των τούρκων έχει διανύσει 840 μέτρα και περίπου ένα χιλιόμετρο σε 3,5 δευτερόλεπτα. Όλα αυτά τα γράφουμε όχι για να κάνουμε διαφήμιση στο πυροβόλο των Ιταλών, αλλά για να κατανοήσουμε της δυσκολίες της αντιπυραυλικής άμυνας ενός πλοίου. Ευχολόγια του τύπου θα αντιμετωπίσουμε 15 πυραύλους με άνεση δεν ισχύουν και σας το ανέφερα στο προηγούμενο μου άρθρο κείμενο.
Θεωρητική υποθετική βολή: το πυροβόλο δέχεται τα στοιχεία από το ραντάρ και ρίχνει 3 βολές! Υποθετικός χρόνος ένα δευτερόλεπτο ο υπολογισμός και ένα δευτερόλεπτο η βολή. Σε 4,5 δευτερόλεπτα έχει ρίξει της 3 βολές περιμένει να ευστοχήσουν τα βλήματα DART και μετά πάει στον επόμενο στόχο. Εδώ εννοούμε τον χρόνο πτήσης των τριών βλημάτων-πυρομαχικών DART προς τον στόχο, να δει αν χτύπησαν και κατέστρεψαν τον στόχο για να κατευθυνθεί στον επόμενο στόχο, ή αν αποτύχει να επαναλάβει την βολή.
Για να χτυπήσεις τον επόμενο πύραυλο στρίβει το πυροβόλο με κατεύθυνση από το ραντάρ του πλοίου ο χρόνος είναι μικρός μεν 3+ δευτερόλεπτα αλλά μεγάλος. Θες και τα 4,5 δευτερόλεπτα που αναφέραμε πριν και τον χρόνο να στρίψει το πυροβόλο μαζί με το FCR που είναι επάνω για να δει τον στόχο και να ρίξεις. Είσαι στα παραπάνω από 15 δευτερόλεπτα για να καταστρέψεις 2 πυραύλους. Αν συνεχίσουμε τους υπολογισμούς, θα δούμε ότι στην καλύτερη περίπτωση να καταφέρεις να ρίξεις εναντίων 4 πυραύλων επιφανείας μέσα σε 25-30 δευτερόλεπτα! Δεν γίνετε όμως να αντιμετωπίσεις μια μαζική εκτόξευση πυραύλων σε καμία περίπτωση γιατί στα 25 δευτερόλεπτα είναι 7.000 μέτρα η απόσταση κίνησης των υποηχητικών πυραύλων ATMACA.
Πρακτικά δεν γίνετε να το κάνεις, αν το γράφω είναι γιατί έχει γραφτεί. Το ραντάρ δεν προλαβαίνει να σου στείλει τα στοιχεία από το ραντάρ σε ένα δευτερόλεπτο και θέλει μισό δευτερόλεπτο για να ρίξει. Αυτό δεν ισχύει εκτός από την περίπτωση που έρχεται ο πύραυλος στην ίδια γωνία και πορεία με το πυροβόλο, μια πιθανότητα κάτω από 10%. Χρειάζεται να κάνεις διορθώσεις στο πυροβόλο, να κινείται πριν από κάθε μια βολή από το ραντάρ και το σύστημα ελέγχου πυρός. Θες τουλάχιστον από 2 δευτερόλεπτα η κάθε μια κίνηση του πυροβόλου για της δυο επόμενες βολές. Για να ρίξεις 3 βολές χρειάζεσαι έναν χρόνο της τάξης των 5-6 δευτερόλεπτων. Προσοχή αναφέρομαι στον πρώτο στόχο- πύραυλο. Μετά το πυροβόλο πρέπει να στρίψει και να ακολουθήσει τον άλλο κοντινότερο στόχο. Θα αναφέραμε πως είτε θα είναι περίπου στην ίδια απόσταση οι δυο στόχοι, είτε θα έχουν το πολύ διαφορά 300 μέτρων. Επειδή εκτοξεύονται όμως από διαφορετικές κατευθύνσεις δεν είναι στην ίδια ευθεία δεν κατευθύνονται με την ίδια πορεία προς το πλοίο.
Όλες την θεωρητικές υποθετικές βολές της κάνει το πυροβόλο χωρίς το βλήμα DART. Της αναφέρω για να σας δείξω την δυσκολία που έχει μια ΑΑ βολή πυροβόλου των 76 χιλιοστών που ισχύει για όλα σχεδόν τα πυροβόλα. Το PHALANX έχει ραντάρ που υπολογίζει την πιθανή πορεία του στόχου και ρίχνει εκεί. Σε όλες της περιπτώσεις τα πυροβόλα ρίχνουν σημαδεύοντας μπροστά από τον στόχο για να τον καταρρίψουν. Αν κάνεις τους υπολογισμούς και μια ακόμα τρίτη βολή είμαστε στα 24 δευτερόλεπτα! Για αυτό στο προηγούμενο κείμενο έγραψα πως μόνο δυο πυραύλους μπορεί να χτυπήσει, μετά αναλαμβάνουν τα πυροβόλα των 35 χιλιοστών. Εδώ όμως δεν έχουμε CIWS, γιατί δεν έχει η Γαλλική φρεγάτα που είναι υποψήφια για το πολεμικό μας ναυτικό. Λέμε θεωρητική βολή γιατί ρίχνουμε και δεν ξέρουμε, αν έχουμε πετύχει τον στόχο-πύραυλο επιφανείας που θα κάνει ελιγμούς. Αυτά τα προβλήματα ήθελαν να λύσουν οι Ιταλοί με το βλήμα DART. Γράφω για θεωρητικές υποθετικές βολές γιατί συνήθως περιμένεις να δεις το αποτέλεσμα, αν χτύπησες τον στόχο ναι ή όχι; Βολή του πυροβόλου με βλήμα DART.
O εντοπισμός των πυραύλων επιφανείας έχει γίνει από το ραντάρ και έχει στραφεί το πυροβόλο προς τον πρώτο στόχο. Αν γίνει κακή συνεννόηση με τους αξιωματικούς που χειρίζονται, ο ένας το πυροβόλο των 76 χιλιοστών με τον άλλον που χειρίζεται το σύστημα Ram θα χαθούν πολύτιμα δευτερόλεπτα. Το σωστό είναι να αφήσεις τον πρώτο στόχο και να ασχοληθείς με τον δεύτερο, αν φτάνει κοντά στην εμβέλεια βολής του πυροβόλου. Το τι είναι σωστό και τι όχι δεν είναι μόνο θέμα εκπαίδευσης και γνώσεων. Αν αλλάξει ο αξιωματικός βάρδια στο πλοίο με άλλον μπορεί να υπάρχει πρόβλημα. Συνήθως το καλύτερο είναι να δουλεύεις σαν ομάδα μες τους ίδιους κάθε φορά. Να αλλάζεις της ομάδες και όχι τα πρόσωπα είναι το καλύτερο που μπορείς να κάνεις σε ένα πολεμικό πλοίο. Το πώς δουλεύεις μέσα σε ένα πολεμικό πλοίο, τα βλέπεις από της ταινίες με τα υποβρύχια, είσαι ένα μια ομάδα.
Το ίδιο έχει συμβεί προηγουμένως με την εκτόξευση των πυραύλων ESSM II. οι ESSM-Blk2 είναι ARH + SARH οπότε δεν χρειάζεται πάντα illumination του στόχου. Εξαρτάται από τον αξιωματικό τακτικής με ποιά διαμόρφωση θα εκτοξεύσει τον πύραυλο. == Το midcourse guidance είναι εντελώς διαφορετικό του terminal phase illumination. Στην πρώτη περίπτωση απαιτείται πάρα πολύ λιγότερη ενέργεια εκπομπής(κρίσιμη παράμετρος για να μην κάνει trigger το ESM του στόχου) και το διάγραμμα ακτινοβολίας ΔΕΝ χρειάζεται να είναι σχεδόν pencil beam όπως στην δεύτερη περίπτωση. Θεωρητικά σε midcourse guidance το APAR2 δεν έχει πρόβλημα να αδειάζει και τα 2 Mk41 εάν όλοι οι ESSM-Blk2 είναι σε ARH mode. Τι καταλάβατε; Τίποτα; Για αυτό δεν γράφω έτσι γιατί δεν είμαι καθηγητής σε διάλεξη να κάνω τον ειδικό. Θέλω να αποφύγω όλους τους ειδικούς όρους για να το διαβάσουν όλοι με ευκολία. Δεν κάνω επιδείξει γνώσεων, προσπαθώ να εξηγήσω τι συμβαίνει με όσο ποιο απλό τρόπο μπορώ.

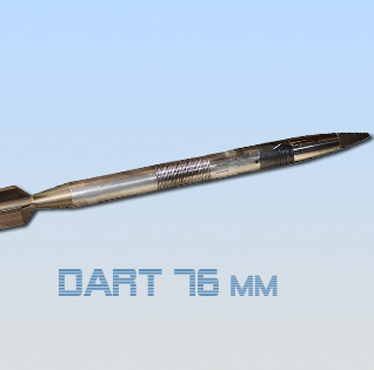

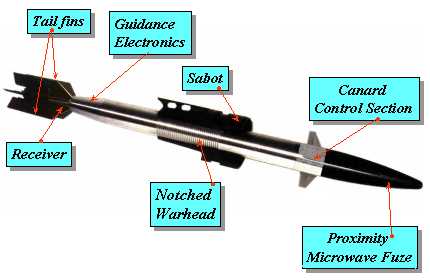

Τα στοιχεία του βλήματος DART.
Για της βολές θα διαβάσουμε αναλυτικά παρακάτω. Τα ομαδοποίησα όσο μπορούσα για να βγουν τα συμπεράσματα. Συμπεράσματα, αντιφάσεις, δυνατότητες, μειονεκτήματα.
Είναι πολλά δυστυχώς και δεν τα ξέρουμε.
Πρώτον: δεν μπορείς να χτυπήσεις με τίποτα περισσότερους από 3 στόχους πυραύλους επιφανείας. Όταν λέμε με τίποτα το εννοούμαι στην κυριολεξία! Τώρα γιατί δεν βάζουν απολύτως τίποτα στην πανάκριβη Γαλλική φρεγάτα και πως θα αντιμετωπίσουν της απειλές οι Γάλλοι, δεν μπορώ να σας απαντήσω;
Δεύτερον: αυτά που θα γράψω τα ξέρουν στο ναυτικό και στο υπουργείο εθνικής άμυνας; Η εμβέλεια του συστήματος ανέρχεται στα 5 και στα 6 χιλιόμετρα, μας δίνουν δυο τιμές τι ισχύει! Και οι δυο εμβέλειες. Η εμβέλεια των 6 χιλιόμετρων επιτυγχάνεται με την βοήθεια του ραντάρ NA30S MK2 είναι ανεξάρτητο από τον πυργίσκο πυροβόλων όπλων και μπορεί να ελέγξει έως και πυργίσκους με τρία πυροβόλα χρησιμοποιώντας ραδιοκύματα X και Ka-Band και οπτικούς αισθητήρες. Η ζώνη X χρησιμοποιείται για ανίχνευση, απόκτηση και παρακολούθηση μεσαίου και μεγάλου εύρους, ενώ η Ka-Band είναι για ανίχνευση κοντινών και χαμηλών πτήσεων και καθοδήγηση του βλήματος FSDS DART 76mm. Με εγκατεστημένο το ραντάρ NA30S MK2, το κιτ καθοδήγησης ραντάρ πυργίσκου 76/62 STRALES δεν απαιτείται για την καθοδήγηση των βλημάτων DART. Με απλά λόγια είναι μια βελτιωμένη ιταλική εκδοχή των γνωστών STIR. Η εμβέλεια των 5 χιλιομέτρων καθοδήγησης του βλήματος FSDS DART 76 mm επιτυγχάνεται με το ραντάρ που είναι ενσωματωμένο στο πυροβόλο!
Χίλια μέτρα διαφορά με τα 280 μέτρα το δευτερόλεπτο που έχει ταχύτητα ο πύραυλος των Τούρκων ATMACA, είναι μια διαφορά της τάξης των 3,5 δευτερολέπτων σε χρόνο αντιμετώπισης της απειλής! Δυστυχώς δεν είναι έτσι χρειάζεται περαιτέρω ανάλυση αντιμετώπιση της απειλής με το κάθε ένα ραντάρ. Το ραντάρ NA30S MK2 λαμβάνει στοιχεία από το κύριο ραντάρ, στρίβει το ίδιο εντοπίζει την απειλή τον πύραυλο επιφανείας και στρίβει το πυροβόλο προς την απειλή. Μόλις μπαίνει ο πύραυλος επιφανείας στην εμβέλεια των 6 χιλιομέτρων μπορεί ο χειριστής να ανοίξει την λειτουργία φωτισμού του στόχου και να ρίξει με το πυροβόλο. Απαιτούμενος χρόνος δυο δευτερόλεπτα, δυο κουμπιά είναι τα πατάς χειροκίνητα. Το μικρό ραντάρ όμως που είναι επάνω στο πυροβόλο δεν έχει τα χαρακτηριστικά και της δυνατότητες του RADAR NA30S MK2. Χρειάζεται περισσότερος χρόνος για τον εγκλωβισμό του στόχου και την μετάδοση στοιχείων. Σε αυτήν την περίπτωση το πυροβόλο έχει ήδη στρίψει με στοιχεία από το κύριο ραντάρ του πλοίου. Ο ελάχιστος απαιτούμενος χρόνος είναι τα 4,5 δευτερόλεπτα εντοπισμός στόχου, φωτισμός στόχου και βολής. Η διαφορά των 8 δευτερολέπτων των χιλίων μέτρων απόστασης 3,5 δευτερόλεπτα και της διαδικασίας βολής που μπορεί να φτάσει στα δέκα με χειροκίνητη βολή! Αν ο χειριστής δεν είναι ο κατάλληλος, τα χάσει, δεν κάνει σωστά της διαδικασίες, δεν έχει εκπαιδευτή σωστά, δεν έχει τα κατάλληλα αντανακλαστικά! Ο χρόνος των 10 δευτερολέπτων είναι μια απόσταση 2800 μέτρων για τον πύραυλο ATMACA! Δεν έχουμε υπολογίσει τον χρόνο πτήσης ακόμα του βλήματος FSDS DART 76 mm για να φτάσει στον στόχο, ούτε τον χρόνο προσβολής και των τριών βλημάτων που ρίχνεις για 100% επιτυχία.
Αυτά τα ξέρουν στο πολεμικό ναυτικό και στο υπουργείο εθνικής άμυνας; Θα τα έχει επάνω η φρεγάτα που θέλουν να πάρουν;
Τρίτον: ο χρόνος προσβολής του πρώτου στόχου- πυραύλου επιφανείας.
Ο πύραυλος επιφανείας έχει φτάσει στα 6 χιλιόμετρα από το πλοίο σε 2 δευτερόλεπτα το πυροβόλο ρίχνει το πρώτο βλήμα DART. Απαιτείτε χρόνος πτήσης 5-6 δευτερολέπτων για να φτάσει στον στόχο που θα κάνει ελιγμούς αν είναι ψηλά, ή χωρίς ελιγμούς και θα πετά στο επίπεδο θάλασσας. Αυτό το καταλαβαίνουμε όλοι μας, το πόσο γρήγορα χάνεις ταχύτητα αν πετάς σε τόσο χαμηλό ύψος. Μόλις χτυπήσει το πρώτο βλήμα DART τον στόχο ακολουθούν άλλα δυο βλήματα, με διαφορά μισού ή ενός δευτερόλεπτου. Ο χρόνος που χρειάζεται για να χτυπήσεις έναν πύραυλο επιφανείας είναι 8-10 δευτερόλεπτα. Ναι ένα κουμπάκι είναι το πατάς και καθάρισες! Τέταρτον: ο χρόνος προσβολής για διαφορετικούς στόχους- πυραύλους επιφανείας.
Οι πύραυλοι επιφανείας εκτοξεύονται από τα δυο πλευρά του πλοίου και ακολουθούν διαφορετικές γωνίες προσβολής του πλοίου στόχου που απέχουν αρκετά μεταξύ τους. Για να χτυπήσεις με το πυροβόλο των 76 χιλιοστών και το βλήμα DART τον επόμενο στόχο, πρέπει να μετακινηθεί το πυροβόλο προς τον στόχο από το κύριο ραντάρ του πλοίου. Το ίδιο θα κάνει το ραντάρ RADAR NA30S MK2 που θα πρέπει και αυτό να στρίψει προς τον στόχο. Μετά όμως θα πρέπει να δει το ραντάρ και να εντοπίσει τον στόχο-πύραυλο επιφανείας. Να τα εμφανίσει τα στοιχεία στην κονσόλα έλεγχου AC3 που συνεργάζεται με LAN Target & NAVS data, με το ship FCS το κέντρο έλεγχου μάχης του πλοίου για να συνεργαστούν Fire Command στην διοίκηση της βολής. Χρειαζόμαστε 3 δευτερόλεπτα για να ρίψει το πυροβόλο και το ραντάρ, δυο δευτερόλεπτα για να εντοπίσει τον στόχο το ραντάρ, δυο ακόμα δευτερόλεπτα για να φωτίσει και να ρίξει το πυροβόλο και τουλάχιστον ένα δευτερόλεπτο για τα επόμενα βλήματα DART που θα περιμένεις για να χτυπήσουν τον στόχο. Απαιτούμενος χρόνος 8 τουλάχιστον δευτερόλεπτα που μπορεί να είναι παραπάνω λόγο ανθρωπίνου λάθους!
Χρειάζεται το πυροβόλο STRALES με το βλήμα DART για να αλλάξει πορεία και να χτυπήσει 3 στόχους-πυραύλους επιφανείας, τουλάχιστον 24 δευτερόλεπτα χωρίς τον χρόνο πτήσης του βλήματος! Αν εδώ συνυπολογίσουμε τον χρόνο προσβολής του πρώτου στόχου-πυραύλου επιφανείας φτάνουμε στα 36 δευτερόλεπτα.! Σε αυτό τον χρόνο των 36 δευτερολέπτων οι πύραυλοι ATMACA θα έχουν διανύσει μια απόσταση των 10 χιλιομέτρων, χωρίς να υπολογίσουμε τον χρόνο πτήσεις των τριών επόμενων βολών. Δεν υπάρχει καμία περίπτωση να μπορέσεις να αντιμετωπίσεις 4 πυραύλους επιφανείας με το STRALES, ακόμα και στο αυτόματο να το βάλεις που μειώνονται οι χρόνοι αντίδρασης. Για αυτό και άφησα έξω τους χρόνους πτήσης των τριών επόμενων βολών. Ακόμα και άσχετος να είναι ο τούρκος χειριστής και να εκτοξεύσει τους πυραύλους ATMACA με διαφορά 2 δευτερολέπτων τον έναν από τον άλλον. Προσοχή αναφέρομαι σε όλους τους υπολογισμούς, αν βάλεις το σύστημα σε χειροκίνητη λειτουργία σε αυτόματη έχεις καλύτερους χρόνους.
Η αποθήκη βλημάτων του πυροβόλου των 76 χιλιοστών.
Μέσα στο πυροβόλο μπορείς να έχεις 85 βλήματα έτοιμα για βολή. Πόσα από αυτά θα είναι τα βλήματα DART; Με 18 βλήματα DART μπορείς να αντιμετωπίσεις μόνο 6 στόχους! Μέσα στο πυροβόλο βάζεις διάφορα βλήματα με διαφορετικούς πυροκροτητές. Θες άλλα βλήματα για να χτυπήσεις στόχους στον αέρα, θες άλλα βλήματα για χτυπήσεις πλοία και κανονικά θες άλλα βλήματα για να χτυπήσεις στόχους στην στεριά. Μακάρι να μπορούσαμε να βάλουμε περισσότερα μέσα αλλά δεν γίνετε. Η ταχυβολία είναι δυο βλήματα το λεπτό αλλά ελάχιστες φορές θα την χρησιμοποιήσεις. Ρίχνεις συνεχώς βλήματα στο ίδιο σημείο μόνο αν απέναντι σου έχεις ένα πλοίο σε κοντινή απόσταση και σε έναν πύραυλο επιφανείας που σε πλησιάζει.
Η ασχετοσύνη και οι γνώσεις:
Δεν ξέρω ποιος, ή ποιοι ήταν αυτοί από το ναυτικό και τι είδους γνώσεις είχαν που πέρυσι 2021 επέμεναν, πως το πλοίο θα μπορεί να αντιμετωπίσει 15 βλήματα επιφανείας! Δεν έκαναν κανενός είδους υπολογισμό, είμαι απόλυτα σιγουρος για αυτό και τότε διαφωνούσα με αυτά που διάβαζα. Που τα βρήκαν τα στοιχεία και μας τα παρουσίασαν; Στο προηγούμενο κείμενο έγραψα πως δυο πυραύλους θα αντιμετωπίσει το SRTALES και δυο το millennium, χωρίς να κάνω τους επαναλαμβανόμενους υπολογισμούς σε χαρτί και μολύβι μόνο απέξω με το μυαλό. Μακάρι να έβρισκα-ήξερα πρόγραμμα να τους έκανα σε υπολογιστή γιατί οι νέοι αμφιβάλουν συνεχώς. Λες και ο υπολογιστής βγάζει μόνος του τα πάντα και όχι ότι του βάλεις μέσα.
Εν κατακλείδι:
Έχουμε ένα ακριβό σύστημα μειωμένης απόδοσης όμως. Προσοχή δεν γράφω ότι δεν το χρειαζόμαστε είναι απαραίτητο, όπως είναι απαραίτητο το κάθε ένα σύστημα στο πολεμικό μας πλοίο. Η απόδοση του συστήματος όμως δεν είναι αυτό που θα κάνει την διαφορά. Οι Ιταλοί χρησιμοποιούν πολλα πυροβόλα και τα πλοία τους πλέουν σε μεγάλες ομάδες, με συνοδεία αεροπλανοφόρου και όχι μεμονωμένα ή σε στολίσκους όπως γίνετε σε εμάς. Αν είχαν όλες οι φρεγάτες μας πυροβόλα με το σύστημα STRALES, θα είχαμε ένα αδιαπέραστο τοίχος τερματικής άμυνας! Δεν έχουν όμως ούτε οι πυραυλάκατοι, ούτε οι φρεγάτες μας τέτοια οπλικά συστήματα. Η μαζικότητα της τοποθέτησης στα Ιταλικά πλοία κάνει την διαφορά. Με ένα καινούργιο πλοίο μόνο του και γύρω 2 έως 3 παλιά, τι να πρώτο κάνει το καινούργιο πλοίο και τι να προσφέρει;
Εμείς φταίμε για τα χάλια μας;
Δυστυχώς εμείς φταίμε για τα χάλια μας που έχουμε ένα Πολεμικό Ναυτικό στο μαύρο του το χάλι! Αν υπήρχαν λύσεις για να το βελτιώσουμε; Πολλές λύσεις με φτηνό κόστος αλλά εμείς σταυρώνουμε τα χέρια και επαφιόμαστε στο έλεος του Θεού για να μας σώσει! Μετά φταίει ο Θεός που δεν μας έσωσε και όχι οι λανθασμένες επιλογές μας. Λύσεις υπάρχουν ακόμα και τώρα την τελευταία στιγμή, να της κάνουμε και να αλλάξουμε την ροή του πολέμου υπέρ μας. Μακάρι να με ακούσουν οι αρμόδιοι και να γίνει κάτι. Θα αναφερθώ αναλυτικά σε άλλο κείμενο άρθρο, ειδικά για της λύσεις και της προτάσεις βελτίωσης των φρεγατών μας. Είναι τραγικό πάντως που δεν προσπαθούμε να κάνουμε κάτι και το χειρότερο πως δεν θέλουν να ακούσουν οι αρμόδιοι πως υπάρχουν λύσεις! Κανονικά έπρεπε να είχαμε μαζέψει ότι ανταλλακτικό και σύστημα μπορούσαμε από τις BREMEN για τις S από ESM/ECM, STIR, MK29, κλπ. Θα μπορούσαμε με αυτά τα παλιά συστήματα να βάλουμε δεύτερο STIR και τον εκτοξευτή ΜΚ-29 επάνω από το υπόστεγο του ελικοπτέρου, αυξάνοντας χωρίς κόστος της δυνατότητες των πλοίων.

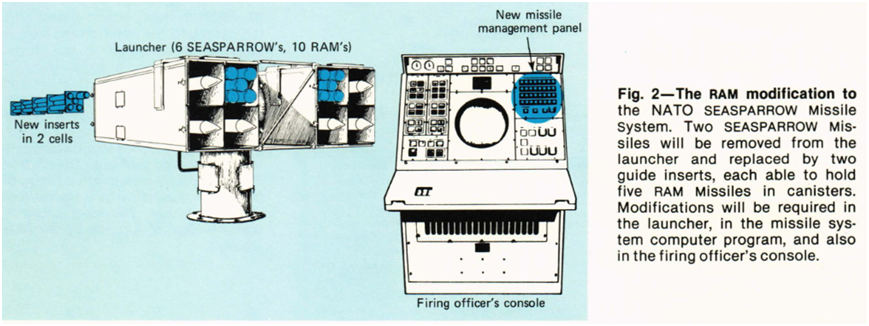

Στην παρακάτω εικόνα βλέπουμε τι θα έπρεπε να έχουμε κάνει στους εκτοξευτές ΜΚ-49 των φρεγατών S.
https://www.jhuapl.edu/Content/techdigest/pdf/V02-N03/02-03-Bruns.pdf
Με 10 πυραύλους του συστήματος Ram σε κάθε μια εκσυγχρονισμένη φρεγάτα S, θα μπορούσε να αντιμετωπίσει 3-4 πυραύλους επιφανείας το πλοίο! Κόστος ελάχιστο τα 10 κάνιστρα των πυραύλων του Ram πρέπει να μπουν στον εκτοξευτή που είναι ακριβά. Δυο πλακέτες μέσα στην κονσόλα, δυο για να μεταφέρουν τα στοιχεία στα κάνιστρα των πυραύλων, μια ακόμα που εκεί συνδέονται εξωτερικά τα κουμπιά χειρισμού. Πυραύλους έχουν οι αμερικάνοι πολλούς RIM-116 Rolling Airframe Missile Block 0 που θα μας τους έδιναν δωρεάν ή με συμβολική τιμή. Αν παίρναμε ότι απέσυραν οι γερμανοί από της φρεγάτες, θα μπορούσαμε να βάλουμε από δυο συστήματα σε κάθε μια εκσυγχρονισμένη φρεγάτα. Θα είχε η κάθε μια φρεγάτα 10+10 πυραύλους RAM και 6+6 πυραύλους SEA SPAROOW η ESSM. Μπορούμε να το κάνουμε και τώρα αυτό να ζητήσουμε από την εταιρία τα σχέδια και να κάνουμε της μετατροπές μόνοι μας! Της πλακέτες μπορώ να της φτιάξουμε μόνοι μας της δεκαετίας του 1980 είναι. Το κάνω και εγώ δεν είναι δύσκολο να της φτιάξουμε, οι αποφάσεις των από πάνω είναι το δύσκολο θέμα που δεν της παίρνει ποτέ μα ποτέ κανείς. Αναφέρθηκα στο σύστημα STRALES πριν βγει το πυροβόλο Sovraponte 76/62 mm σε υπηρεσία. Όλα τα στοιχεία είναι ίδια με το πυροβόλο των 76 χιλιοστών με το FCR επάνω στο πυροβόλο. Η διαφορά από τότε είναι πως ευτυχώς μειώθηκαν τα διαφορετικά απαιτούμενα βλήματα με ένα νέο πυρομαχικό με διπλό πυροκροτητή κατάλληλο για να χτυπά εναέριους και στόχους επιφανείας. Κάτι το πολύ σημαντικό που επιτρέπει να βάλεις έως 24 βλήματα DART μέσα στην αποθήκη του πυροβόλου που χωράει 76 πυρομαχικά. Δηλαδή η μέγιστη δυνατότητα προσβολής στόχων με το σύστημα DART είναι να μπορείς να αντιμετωπίσεις έως 8 στόχους.
Εξυπακούεται πως δεν μπορείς να αντιμετωπίσεις μια επίθεση κορεσμού και δεν είναι σίγουρο, πως με μια βολή τριών βλημάτων DART σε στόχους που κάνουν ελιγμούς θα τους καταρρίψουν. Η καθυστέρηση μετάδοσης στοιχείων από το ραντάρ του πλοίου μέσο του CMS στο FCR που υπάρχει επάνω στο πυροβόλο, η στροφή του πυροβόλου προς τον στόχο για να δει το FCR τον στόχο, να τον φωτίσει και να ρίξεις τρία βλήματα DART προς τον στόχο και να περιμένεις να τον χτυπήσεις ενώ η απόσταση από το πλοίο είναι κάτω από 5 χιλιόμετρα! Είναι κάτι που απαιτεί γερά νεύρα, υπομονή, κανένα λάθος και τρομερή εκπαίδευση.
Το σύστημα RAM
Θα αναφερθώ σε αυτό σε επόμενο άρθρο αναλυτικά. Θα συμπληρώσω μόνο πως στο σύστημα RAM μπορείς να βάλεις τους πυραύλους Griffin με καθοδήγηση λέιζερ με εμβέλεια έως τα 5,5 χιλιόμετρα.
Για τις φρεγάτες ΜΕΚΟ η καλύτερη λύση για την αντικατάσταση των δυο PHALANX αναφέρθηκα σε προυγούμενο άρθρο. Η δική μου πρόταση ήταν να αντικατασταθούν τα δυο PHALANX με πυροβόλα των 40 χιλιοστών που θα έπαιρναν τα δεδομένα από δυο ραντάρ SEA Giraffe-1X! Η τοποθέτηση των μικρών ραντάρ SEA Giraffe 1-X με βάρος μόνο 150 κιλά είναι πανεύκολη. Το ένα θα έμπαινε στον πίσω ιστό και κάτω από το υπάρχων ραντάρ και το άλλο, επάνω από την γέφυρα διακυβέρνησης. Το κάθε ένα πυροβόλο θα είχε το δικό του ραντάρ, με εναλλαγή στοιχείων από το δεύτερο ραντάρ αν είχε καταστραφεί ή είχε πάθει βλάβη.
Το κόστος της πρότασης για την κάθε μια φρεγάτα ΜΕΚΟ ανέρχεται στα 12,5 εκατομμύρια ευρώ, συμπεριλαμβανομένου του κόστους αγοράς, της τοποθέτησης των δυο πυροβόλων των 40 χιλιοστών Bofors 40 MK4, των δυο ραντάρ SEA Giraffe 1-X και της διασύνδεσης των συστημάτων. Το μεγάλο πλεονέκτημα είναι η αμεσότητα των βολών λόγο των δυο ραντάρ και η δυνατότητα σκόπευσης ενός στόχου με δυο πυροβόλα.
Απορίες
Γιατί έχει χαμηλή εμβέλεια το σύστημα STRALES και το πυρομαχικό DART; Η πραγματική εμβέλεια του πυροβόλου των 76 χιλιοστών σε ευθεία βολή είναι 6 χιλιόμετρα, σε ένα πυροβόλο των 40 χιλιοστών ανέρχεται στα 2,5 χιλιόμετρα και μόνο 1,8 χιλιόμετρα σε ένα πυροβόλο των 30 χιλιοστών. Το πυρομαχικό DART κατασκευάστηκε για να καταστρέψει κυρίως τους πυραύλους επιφανείας που κατευθύνονται επάνω στο πλοίο και δευτερευόντως άλλους στόχους στην επιφάνεια κυρίως ταχέα σκάφη και τώρα τα USV, τα UAV και τα περιπλανώμενα πυρομαχικά.
