Η φρεγάτα ALS CLAS 115 είναι η ιδανική σχεδίαση για να αντιμετωπίσει επιθέσεις κορεσμού; Η μαχητική ικανότητα της μικρότερης φρεγάτας της Als ® Class 115 Surface Combat Ship. Είναι ειδικά σχεδιασμένη για τον πόλεμο στο Αιγαίο και στην ανοιχτή θάλασσα;

Η φρεγάτα ALS CLAS 115 είναι η ιδανική σχεδίαση για να αντιμετωπίσει επιθέσεις κορεσμού; Άρθρο 2,5 ετών.

Η μαχητική ικανότητα της μικρότερης φρεγάτας της Als ® Class 115 Surface Combat Ship. Είναι ειδικά σχεδιασμένη για τον πόλεμο στο Αιγαίο και στην ανοιχτή θάλασσα;

Οι μαχητικές δυνατότητες της Als ® Class 115 Surface Combat Ship

Γράφει ο Γεώργιος Δικαίος.

Αναμένετε (τότε) το νέο άρθρο αντιμετώπισης των επιθέσεων κορεσμού στα πλοία, με της νέες απειλές και τρόπους αντιμετώπισης των περιπλανώμενων πυρομαχικών. Δεν πίστευα πότε πως θα έγραφα τρία άρθρα κείμενα για το ίδιο θέμα και τώρα θα γράψω το τέταρτο! Όλα αυτά σε λιγότερα από δυο χρόνια που όλα άλλαξαν και αλλάζουν συνεχώς. Τελικά τα άρθρα έφτασαν τα 10 και συνεχίσουμε. Σε ένα παλιότερο άρθρο πριν από τρία χρόνια, αναλύσαμε τους απαιτούμενους χρόνους εκτόξευσης πυραύλων ESSM II από δυο ΜΚ-41. Σήμερα θα αναλύσουμε τους χρόνους εκτόξευσης από τα τρία ΜΚ-41 που έχει η φρεγάτα. Κάποιοι νομίζουν πως οι χρόνοι εκτόξευσης των πυραύλων με περισσότερα VLS μειώνονται κατά πολύ προς τα κάτω. Δεν γνωρίζουν τι συμβαίνει μέσα στο πλοίο κατά την διάρκεια της μάχης, μέσα στο κέντρο μάχης και πληροφοριών του πλοίου.

Πλοίο με μόνο δυο ΜΚ-41 δεν ήταν ικανό για τον δικό μας στόλο, αλλά όπως θα δούμε ούτε τρία επαρκούν για να αντιμετωπίσεις μια επίθεση κορεσμού. Προσοχή εδώ συνδυάζονται με 6 ExLS VLS έτσι επαρκούν για μια ελαφριά φρεγάτα. Προσοχή η μελέτη έχει γραφτεί για να κατανοήσουμε τα προβλήματα της αντιμετώπισης των απειλών στο Αιγαίο. Θα υπάρξει συνέχεια με παλιά άρθρα βελτιωμένα για να τα διαβάσετε σήμερα, αρκεί να κατανοήσουμε τους χρόνους εκτόξευσης και να καταλάβουμε γιατί ζήτησε το ΠΝ 4 MK-41 από την φρεγάτα SIGMA! Αυτό έγινε και παλιότερα με της φρεγάτες FREEM που ήθελε το ΠΝ εκτός από τα 4 VLS A-50 με 32 ASTER & 24 MICA VL.

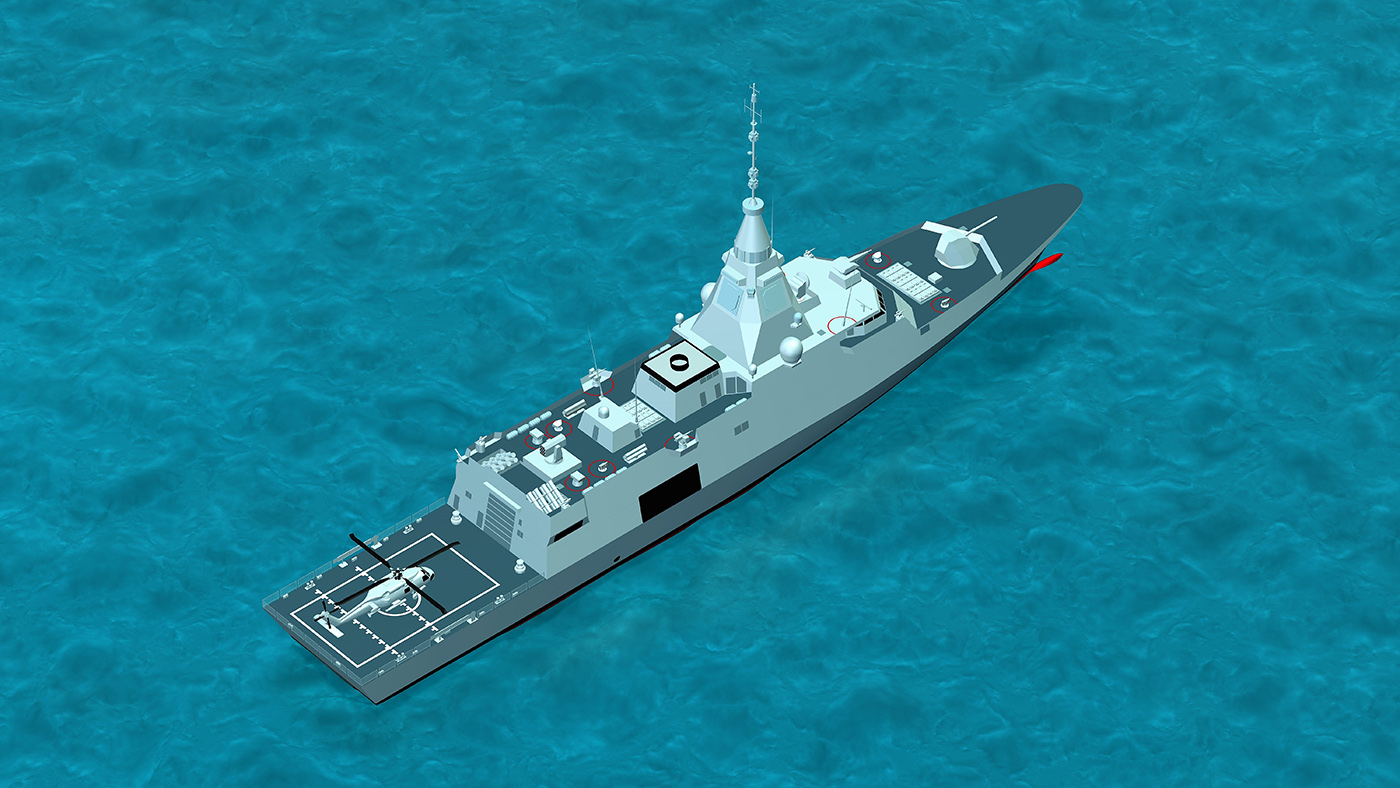

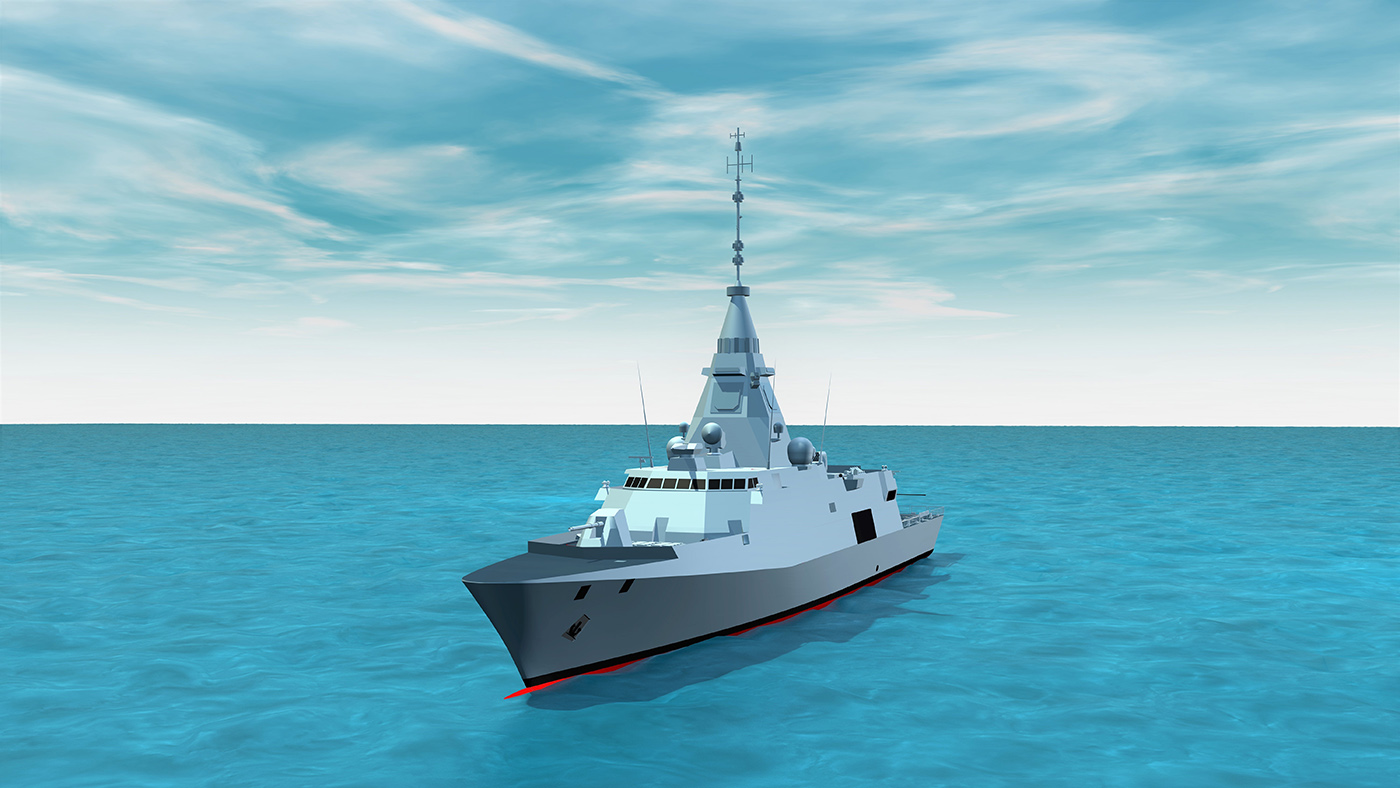

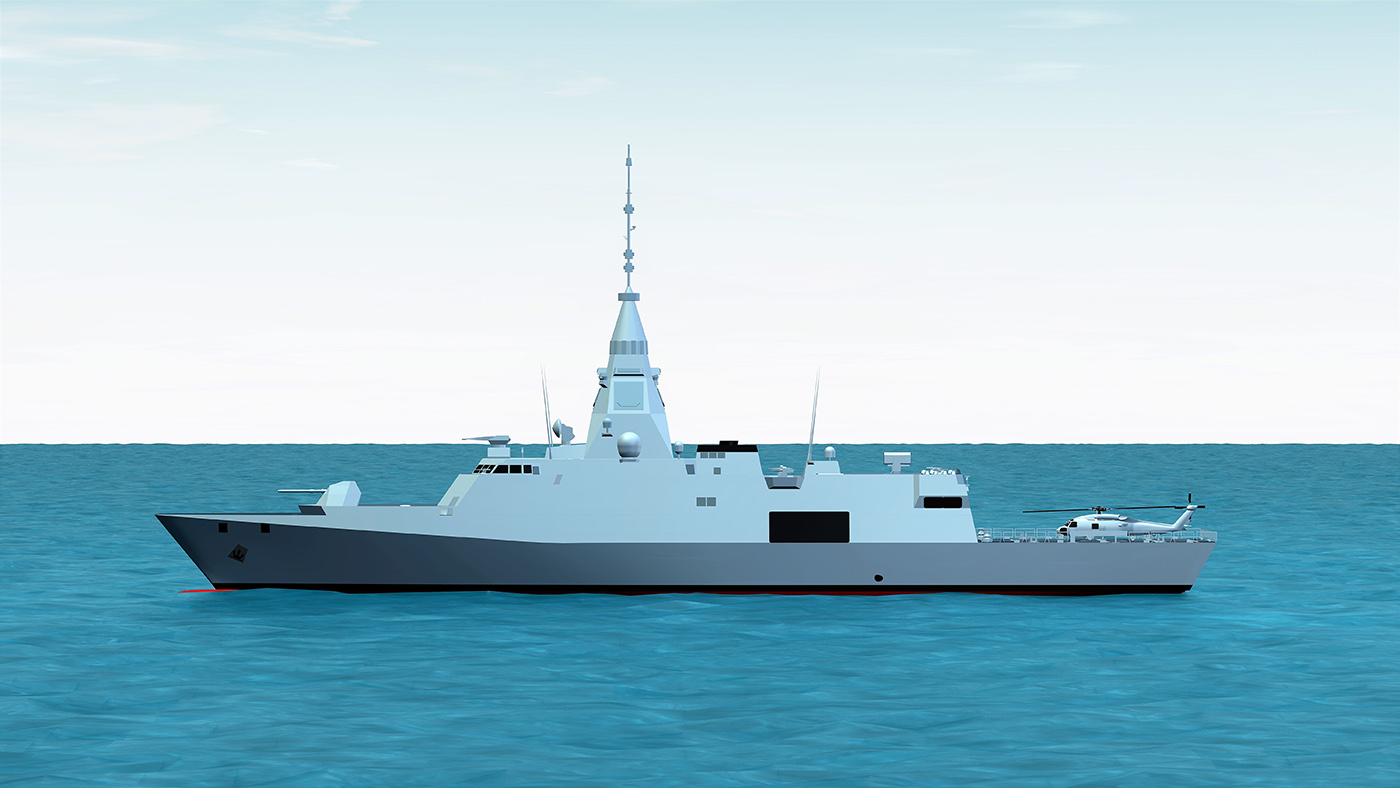

Als ® Class 115 Surface Combat Ship

Η σχεδίαση έχει 5 ΜΚ-41 που με την κατάργηση από την παραγωγή των self defence length, τα δυο που είναι στο μεσόστεγο πρέπει να αντικατασταθούν από VLS ExLS.

Τα VLS SCL που στην πράξη είναι συνδεδεμένα μονά κελιά, μπορούν να μπουν στην θέση των 2 MK-41 αλλά έχουν μεγαλύτερες διαστάσεις! Στην πράξη δεν απαιτούν τα συστήματα υποστήριξης των MK-41, οπότε είναι μια η άλλη παίρνουν VL ASROC & ESSM II.

Υπάρχει η δυνατότητα όμως να βάλεις 6 VLS ExLS στην θέση των 2 MK-41 με 18 κελιά και όχι με 16!

Το πλοίο έχει 3 ΜΚ-41 που στο κάθε ένα ΜΚ-41 τοποθετείς 6 SM-2/SM-6 & 8 ESSM II. Δηλαδή η συνολική μεταφορική ικανότητα σε πυραύλους είναι 18 SM-2/SM-6 & 24 ESSM II.

Στο μεσόστεγο υπάρχουν 6 EXLS 3 CELL με 24 CAMM-ER, 8 NULKA, 16 SPEAR, 24 περιπλανώμενα πυρομαχικά και πίσω το σύστημα RAM. Μπορείς να αλλάξεις τους συνδυασμούς και να αυξήσεις με όσα πιστεύεις πως χρειάζεσαι περισσότερο.

Ο αριθμός των 18 SM-2/SM-6, 24 ESSM II, 24 CAMM-ER, 21 RIM C/ GRIFFIN είναι 87 πύραυλοι η συνολική χωρητικότητα για την αεράμυνα του πλοίου, συν τα πυροβόλα. Αρκούν για την αντιμετώπιση τριών επιθέσεων κορεσμού με 29 πυραύλους 6 SM-2, 8 ESSM II, 8 CAMM-ER & 7 RIM-116 C/ GRIFFIN. Με ευστοχία 2/3 είναι 18 επιτυχημένες βολές με καταστροφή 18 στόχων μόνο οι πύραυλοι

Το πυροβόλο των 76 μπορεί να ρίξει σε 6+ στόχους, 4 στόχους το πυροβόλο Milleniun και 2-3 το πυροβόλο των 30 χιλιοστών. Τα πυροβόλα μπορούν να ρίξουν σε 13 στόχους! Αν εδώ υπολογίσουμε και τους 29 πυραύλους που θα εκτοξεύσουμε, η συνολική δυνατότητα σε επίθεση κορεσμού της φρεγάτας είναι 42 βολές! Με ευστοχία της τάξης του 50% (όπως λέει το US NAVY σε συνθήκες κυματισμού και παρεμβολών) η φρεγάτα ALS CLAS 115 μπορεί να καταστρέψει 21 στόχους-απειλές που θα δει στα ραντάρ της! Προσοχή δεν είναι κάτι το εύκολο να ρίξεις, ακολουθείς μια συγκεκριμένη διαδικασία που θα την αναλύσουμε παρακάτω.

Τα ραντάρ είναι τα APAR2, NS-200 & το NS-50 που τοποθετείται αντί του STIR 1.2. Όλα τα ραντάρ χρειάζονται και τα τρία για την αντιμετώπιση επιθέσεων κορεσμού για άμυνα και για επίθεση. Αυτό το ανέλυσσα στο προηγούμενο άρθρο για την κορβέτα ALS CLAS 100. Πως θα καταστρέψουμε τον στόλο και τις απειλές των Τούρκων.

Oι κορβέτες ALS CLAS 100 AD & ADC Αντιμετώπιση επιθέσεων κορεσμού στα πλοία. Νέες απειλές, νέα όπλα, νέες τεχνικές επίθεσης σε πλοία. Ο σκοπός της περίληψης, είναι για να κατανοήσουμε πως χρειαζόμαστε ειδικά σχεδιασμένα πλοία για το Αιγαίο. - Hellenic Defence Net

Τι κάνει η υπέρ σύγχρονη ψηφιακή φρεγάτα FDI HN (λες και οι άλλες δεν είναι ψηφιακές) με ένα μόνο ραντάρ, τα έχω αναλύσει πολλές φορές. Δεν μπορεί να αντιμετωπίσει μια επίθεση κορεσμού γιατί δεν σχεδιάστηκε για αυτό! Τα πράγματα είναι πολύ απλά, εμείς φταίμε που δεν κάναμε σωστό διαγωνισμό φρεγατών με προδιαγραφές μάχης και ικανοτήτων των πλοίων! Θα μας σώσουν οι αμυντικές συμφωνίες που κλείνει η χώρα με τους διάφορους προμηθευτές εν καιρό πολέμου!

Η FDI HN θα έχει 53 πυραύλους δηλαδή 32 ASTER-30 & 21 RIM 116 C. Για την απάντηση στην ερώτηση ότι έχει μεγαλύτερη ταχυβολία από τα 4 A-50 με τους πυραύλους ASTER-30 από τα ΜΚ-41. Θα έπρεπε να σας βάλω της μελέτες που έχω διαβάσει για την υπερθέρμανση πέριξ, μέσα στα VLS και στην συσσώρευση των θερμών καυσαερίων στην γέφυρα. Να δω πως θα ρίξεις με την ταχυβολία που μας λένε οι Γάλλοι. Οι αμερικάνοι λένε πως μόνο ο MK-29 & το σύστημα RAM, δεν έχουν αυτά τα προβλήματα λόγω εκτόνωσης των καυσαερίων στα πλάγια του πλοίου.

Κάποιοι τα ξεχνάνε όλα αυτά δυστυχώς και τα έτοιμα πληρώματα που έτρεχαν παλιά με τους πυροσβεστήρες στα χέρια, μετά την εκτόξευση των SSM πυραύλων. Υπάρχει η δυνατότητα και στους ΜΚ-41 να ρίξεις σε αυτόματη βολή μερικές γρήγορες εκτοξεύσεις, δεν γίνετε όμως να το κάνεις συνεχώς αυτό. Προτιμούν της χειροκίνητες εκτοξεύσεις για έλεγχο των πάντων πέριξ του πλοίου. Ο χρόνος βολής των τριών ΜΚ-41

Στο κέντρο μάχης όλοι είναι έτοιμοι, περιμένουν της εντολές για να εκτοξεύσουν τους πυραύλους! Έχουν δει τους πυραύλους που πλησιάζουν εναντίον του πλοίου και έχουν μεταδώσει τα στοιχεία από το APAR2 μέσο CMS, σε τρεις κονσόλες των τριών ΜΚ-41 σε 6 πυραύλους, δυο για κάθε MK-41. Ο επικεφαλής αξιωματικός δίνει την εντολή πυρ ένα! Ο χειριστής της πρώτης κονσόλας πατάει το κουμπί εκτόξευσης σε ένα δευτερόλεπτο και σε 2,5 έως 3 δευτερόλεπτα ο πύραυλος είναι στον αέρα. Κοιτάζει ο επικεφαλής αξιωματικός αν εκτοξεύτηκε ο πύραυλος στην οθόνη και δίνει την εντολή πυρ 2. Για αυτό χρειάζεται 3 δευτερόλεπτα συν τα 4 περίπου δευτερόλεπτα που αναφέραμε πριν, ο χρόνος που χρειάζεται να πατήσει το κουμπί ο χειριστής και να εκτοξευτεί ο πύραυλος. Όλοι οι επόμενοι πύραυλοι εκτοξεύονται με ρυθμό 7 δευτερόλεπτα ο κάθε ένας. Δηλαδή οι 6 πύραυλοι SM-2/ESSM II χρειάζονται 40 δευτερόλεπτα για να είναι όλοι στον αέρα.

Προσοχή αν ο χειριστής και ο αξιωματικός αργούν, θα ανέβει στα 45 ή και 50 δευτερόλεπτα η εκτόξευση των 6 πυραύλων. Είναι όλα στο χέρι της ομάδας που δουλεύει σαν καλό κουρδισμένη μηχανή.

Στα VLS EXLS 3 CELL όμως τα πράγματα είναι τελείως διαφορετικά! Εδώ μπορείς να στείλεις και στα τρία κελιά σε τρεις πυραύλους τα δεδομένα από το ραντάρ μέσω του CMS, έναντι δυο κελιών δυο πυραύλων των ΜΚ-41. Εδώ για να εκτοξευτούν οι πύραυλοι CAMM-ER χρειάζονται δυο δευτερόλεπτα, συν το ένα δευτερόλεπτο που θα πατήσει το κουμπί ο χειριστής. Λόγο της χρήσης των CAMM/CAMM-ER και της ψυχρής εκτόξευσης που έχουν, δεν έχουμε προβλήματα υπέρ θέρμανσης όπως στα άλλα VLS. Εδώ οι χρόνοι εκτόξευσης είναι πολύ μικρότεροι και μπορείς να τους ρίξεις με το σύστημα βολής τοποθετημένο στο αυτόματο. Επιλέγεις τους στόχους με χειροκίνητη ή αυτόματη διαδικασία και περνάς τα στοιχεία στα κελιά των EXLS και αυτό ρίχνει με το πάτημα ενός κουμπιού, με ρύθμιση της απόστασης κλπ.

Το μεγάλο πρόβλημα εδώ είναι τα δυο PTL LINK που μπορούν να κατευθύνουν μόνο 3+3 πυραύλους CAMM/CAMM-ER. Τα VLS EXLS είναι το μέλλον όπως και τα VLS SCL. Τα VLS CLS έχουν λίγο καλύτερη ταχυβολία στης εκτοξεύσεις από τα VLS MK-41 και ακόμα καλύτερη στο αυτόματο σύστημα βολής. Υστερούν όμως στο μεγάλο βάρος και στης μεγαλύτερες διαστάσεις, αν και δεν έχουν τα συστήματα υποστήριξης των ΜΚ-41. Δηλαδή είναι πολύ καλύτερο να βάλεις αντί για έναν ΜΚ-41, δυο SCL με 2Χ2 κελιά έκαστο. Τι κερδίζεις; Πως τα δεδομένα πάνε σε 4 πυραύλους ESSM II έτοιμους για εκτόξευση, αντί για δυο στο ΜΚ-41. Αυτό αφορά τα μικρότερα πλοία γιατί δεν μπορείς να βάλεις μέσα SM-2! Αυτό θα αλλάξει με την νέα γενεά πυραύλων ESSM ER & CAMM-MR.

Για αυτό είναι απαραίτητα όλα και τα ΜΚ-41 και τα EXLS σε ένα πλοίο. Χρειάζεσαι πυραύλους και ESSM II & CAMM-ER αν και κάποιοι διαφωνούν. Η εμβέλεια είναι των ESSM II τα 50 χιλιόμετρα και των CAMM-ER τα 45 χιλιόμετρα. Δυστυχώς όμως κανένας ειδικός δεν γράφει για της εμβέλειες σε πτήση χαμηλού ύψους των ΑΑ πυραύλων και πως θα δουν, με την κεφαλή ενεργού ραντάρ και IIR κεφαλή τον πύραυλο επιφανείας; Σε τι ύψος πτήσης πρέπει να πετούν οι πύραυλοι ΑΑ και τα προβλήματα από το CLUTTER, της ανακλάσεις από το επίπεδο της θάλασσας και τα προβλήματα από την φορά του αέρα, το ύψος του κυματισμού κλπ για τα IIR.

Η FDI HN έχει πολύ καλούς πυραύλους τους ASTER-30, αλλά το ραντάρ SEA FIRE είναι τοποθετημένο χαμηλά. Έτσι δεν μπορεί να εκμεταλλευτεί την μεγάλη τους εμβέλεια για να χτυπήσει από μεγαλύτερη απόσταση τους πυραύλους επιφανείας. Εν αντιθέσει με της φρεγάτες FREEM που έχουν το περιστρεφόμενο ραντάρ ψηλά και εντοπίζουν τους πυραύλους SSM στα 30 χιλιόμετρα. Τα αντιτορπιλικά TYPE-45 έχουν τοποθετημένο το ραντάρ σε ακόμα μεγαλύτερο ύψος και εντοπίζουν τους πυραύλους επιφανείας στα 35 χιλιόμετρα.

Η φρεγάτα FDI HN είναι ένας συμβιβασμός! Ήθελαν να βάλουν ένα καλύτερο ραντάρ και έβαλαν ανάστροφή πλώρη για να κερδίσουν καλύτερη λειτουργία του ραντάρ σε άσχημες καιρικές συνθήκες. Στην πράξη λένε πως κέρδισαν σε δύναμη αέρα 1,5 και έβαλαν μόνο 2 Α-50 για να είναι ελαφρύτερη η πλώρη για να κερδίσουν ακόμα 0,5 δύναμη αέρα.

Δηλαδή με απλά λόγια θεωρούν πως η φρεγάτα θα είναι λειτουργική 100% στο ραντάρ όμως, σε παραπάνω από 2 μποφόρ εν σχέση με παρόμοιες φρεγάτες. Αυτό όμως πρέπει να το δούμε και στην πράξη. Περιμένουμε να μάθουμε στα πόσα μποφόρ δύναμη αέρα είναι ικανή;

Το πλεονέκτημα της ALS CLAS 115 είναι πως έχει τοποθετημένο ψηλά το ραντάρ APAR2, εν σχέση με την FDI HN. Θα εντοπίσει τους πυραύλους επιφανείας αλλά πρέπει να περιμένεις να φτάσεις στην εμβέλεια (που δεν μας την λένε) για να ρίξεις. Στα 22-21 χιλιόμετρα απόσταση των πυραύλων επιφανείας από το πλοίο δίνεις εντολή για να ρίξεις πυραύλους ESSM II χειροκίνητα. Στην πράξη εκτοξεύονται στα 20,5- 20 χιλιόμετρα οι πύραυλοι ESSM bl II και στα 18-17 οι πύραυλοι CAMM-ER. Με ποιο μικρής εμβέλειας πυραύλους, δεν αντιμετωπίζεις μια μαζική επίθεση με πυραύλους επιφανείας ή μια επίθεση κορεσμού. Δεν προλαβαίνεις να το κάνεις με 3+3 ενδιάμεση καθοδήγηση των CAMM & 4 (ή 4+4;) των MICA VL.

Να μην ξεχνάμε πως ετοιμάζονται οι πύραυλοι ESSM ER με προσθήκη δευτέρου ορόφου, εμβέλειας 130 χιλιομέτρων έναντι 120 χιλιομέτρων των πυραύλων ASTER-30. Θα μπουν στην φρεγάτα που φτιάχνουν τώρα οι ΗΠΑ COSNTALLTION 64 ESSM ER & 32 ESSM bl II. Όλα θα αλλάξουν λοιπόν υπέρ των ΜΚ-41 με 32 πυραύλους μέσα και όχι μόνο 8. Αυτή η είδηση είναι το 2018 και αυτοί που ασχολούνται πραγματικά με τα αμυντικά θέματα θα έπρεπε να την γνωρίζουν. Όπως θα έπρεπε να γνωρίζουν πως αναμένετε και ο CAMM-MR με εμβέλεια τα 100 χιλιόμετρα. Το κόστος των CAMM-MR & ESSM ER θα είναι το μισό ενός πυραύλου ASTER-30! Το πρόβλημα και αυτό θα λυθεί, το να ρίξεις τους πυραύλους ΑΑ πιο μακριά εναντίων των πυραύλων επιφανείας. Οπότε η λύση του τοποθετημένα πολύ ψηλά στον ιστό του περιστρεφόμενου ραντάρ Χ μπάντας έρχεται πάλι στο προσκήνιο. Δυστυχώς δεν προχώρησαν οι πύραυλοι ESSM ER δεν ενδιαφέρθηκαν οι ΗΠΑ. Απορίες τι γίνετε στην Αμερική

Αυτό γίνετε γιατί οι αμερικάνοι βάζουν VLS MK-41 σε διαφορετικές θέσεις στο πλοίο. Παρότι το καταδρομικό έχει παλιά ηλεκτρονικά συστήματα, μπορεί να εκτοξεύσει πυραύλους ξεχωριστά από τα κελιά στο πρόστεγο και ξεχωριστά από το επίστεγο. Αυτό γίνετε σε όλα τα πλοία της Als ® Class που έχουν τοποθετημένα τα VLS σε δυο θέσεις στο πλοίο. Πως γίνετε να τα ξέρει αυτά ο Γιάννης Τζαγκαράκης με τους ελάχιστους συνεργάτες του και να μην τα γνωρίζουν Γάλλοι, Ολλανδοί, Ιταλοί κλπ; Τεράστιες ναυπηγικές εταιρίες με κατωτέρου επιπέδου σχεδιασμένα πολεμικά πλοία! Δεν έβαλα μέσα την Γερμανία γιατί υπάρχει μια εταιρία η Fassmer που έχει αξιόλογες σχεδιάσεις που δεν έχουν όμως καταφέρει να επιλεγούν και να κατασκευαστούν. Συμπέρασμα

Η ελαφριά φρεγάτα Als ® Als 115 Surface Combat Ship, θα μπορεί να μεταφέρει συνολικά 96 πυραύλους στα 3 VLS MK-41 των τύπων ESSM bl II, CAMM-ER, CAMM- MR! Τρεις φορές περισσότερους από την FDI HN! Και άλλους 72 πυραύλους μέσα στα 6 EXLS 3 CELL. Η επιθετικές της ικανότητες με 16 πυραύλους επιφανείας και περισσότερους από 16 μικρούς πυραύλους κρούζ SPEAR με εμβέλεια τα 100 χιλιόμετρα, μπορεί να προξενήσει μεγάλες ζημιές καταστρέφοντας όλες της απειλές σε ξηρά, θάλασσα και αέρα.

Πρακτικά δεν χρειαζόμαστε μεγαλύτερο πλοίο για το πολεμικό μας ναυτικό γιατί τώρα όλα άλλαξαν. Ξέραμε τα δυο βασικά προβλήματα που είχαν τα μικρότερα πλοία: τα μεγάλου βάρους ραντάρ και το μεγάλο μέγεθος των πυραύλων. Όλα αυτά λύθηκαν με την νέα γενεά των ραντάρ και περιμένουμε και της νέες βελτιώσεις. Τα VLS μειώθηκαν σε βάρος και σε διαστάσεις με τα EXLS & SCL. Τώρα περιμένουμε τους νέας γενεάς πυραύλους μεγάλης εμβέλειας με προσθήκη δευτέρου ορόφου ESSM ER & CAMM-MR. Η αρχή έγινε με την πλήρη παραγωγή των ESSM bk II & των CAMM-ER που θα μπουν ακόμα και σε πυραυλακάτους.

Εν κατακλείδι

Η εμμονή του να πάρουμε κορβέτες με ένα περιστρεφόμενο ραντάρ και με 16 πυραύλους MICA, δεν έχει καμία λογική! Όταν το μέλλον είναι οι κορβέτες με VLS SCL & EXLS και έχουν πέσει με τα μούτρα όλες οι εταιρίες να σχεδιάσουν της νέες κορβέτες! Εμείς θα πάρουμε οπλισμένα OPV κατωτέρου επιπέδου που δεν θα δέχονται αναβάθμιση; Έλεος πια έλεος!

Σταματήστε επιτέλους της παράλογες λογικές του να πάρουμε κορβέτες με γνώμονα της αμυντικές συμφωνίες με την τάδε χώρα! Πάρτε τα κατάλληλα πλοία για το πολεμικό μας ναυτικό! Σταματήστε εδώ και τώρα αυτόν τον παράλογο διαγωνισμό για πλοία κατωτέρου επιπέδου εποχής του 1990!

Να μην αρχίσω της συγκρίσεις με πλοία του τότε, έλεος πια σοβαρευτείτε! Έλεος πια έλεος με της λανθασμένες επιλογές που θα πάνε το Πολεμικό μας Ναυτικό σε ακόμα χειρότερα επίπεδα και να μην μπορεί να αντιμετωπίσει με τίποτα της απειλές της Τουρκίας και το ναυτικό της.
