Oι κορβέτες ALS CLAS 100 AD & ADC

Αντιμετώπιση επιθέσεων κορεσμού στα πλοία.

Νέες απειλές, νέα όπλα, νέες τεχνικές επίθεσης σε πλοία.

Ο σκοπός της περίληψης όσων διαβάζετε από ένα τεράστιο κείμενο, είναι για να κατανοήσουμε πως χρειαζόμαστε ειδικά σχεδιασμένα πλοία για το Αιγαίο. Όσο και αν ακούγετε αυτό αστείο οι συνολικές μελέτες για να διαβάσετε αυτό το κείμενο είναι σχεδόν 100!

Γεώργιος Δικαίος ηλεκτρονικός, μηχανικός ραντάρ.

Από την πρώτη μελέτη πέρυσι για την αντιμετώπιση επιθέσεων κορεσμών στα πολεμικά πλοία πολλά άλλαξαν! Οι απειλές αυξήθηκαν σε μεγάλο βαθμό και αυτό συνεχιστεί στα επόμενα χρόνια με νέα φτηνά όπλα.Αυξήθηκαν οι δυνατότητες των βλημάτων πυροβολικού, ρουκετών, των UAS και κάθε λογής ντρον με βελτιωμένες τεχνικές επίθεσης αυτόνομα προς τους στόχους ή από μεγαλύτερη απόσταση. Έτσι η κορβέτα θα έπρεπε να βελτιωθεί ακόμα περισσότερα για να αντιμετωπίζει απειλές C-RAM & UAS, και ταχύπλοων πλοιαρίων με ή χωρίς πλήρωμα.

Έγιναν μελέτες για όλα τα οπλικά συστήματα ξεχωριστά, τα ραντάρ και τα VLS MK-41 που έδειξαν απογοητευτικά αποτελέσματα εν σχέση με τους χρόνους βολής. Ήθελες για να έχεις καλά αποτελέσματα σε επιθέσεις κορεσμού 4 ΜΚ-41 σε δυο ξεχωριστές θέσεις, δυο στην πλώρη και δυο στο μεσόστεγο πράγμα που δεν γίνετε τώρα στα μικρά πλοία λόγο κατάργησης του μικρού ύψους των εκτοξευτών. Προσοχή όχι και τα 4 ΜΚ-41 τοποθετημένα στην πλώρη γιατί υπάρχει το πρόβλημα της συσσώρευσης των καυσαερίων.

ALS CLAS AD ο μαχητής του Αιγαίου για αντιμετώπιση των νέων απειλών με της απαραίτητες βελτιώσεις για να αντιμετωπίζει επιθέσεις κορεσμού.

ALS CLAS ADC με επιπλέον βελτιώσεις για την αντιμετώπιση απειλών C-RAM, UAS και ταχέων πλοιαρίων με ή χωρίς πλήρωμα Πρόλογος.

Στην δύσκολη γειτονιά που ζούμε υπάρχουν άνθρωποι και χώρες που μας απειλούν συνεχώς. Δεν θέλουν να βρισκόμαστε σε συνθήκες καλής γειτονίας όσο και αν το προσπαθούμε εμείς να μην οξύνουμε της καταστάσεις. Στην Τουρκία κατασκευάζουν συνεχώς νέα οπλικά συστήματα με έναν σκοπό, να νικήσουν σε έναν πόλεμο την Ελλάδα και να καταστρέψουν το Ναυτικό της! Κύριος σκοπός τους είναι να αρπάξουν τα Ελληνικά νησιά που είναι ελληνικά από αρχαιοτάτων χρόνων και το επιβεβαιώνουν οι χιλιάδες επιγραφές που είναι παραπάνω από 1.000 χρόνια προ Χριστού.

Σκοπός της μελέτης δεν είναι να επικεντρωθούμε αποκλειστικά στην Τούρκική απειλή εναντίων της Ελλάδας. Την ίδια ή μια παρόμοια απειλή θα αντιμετωπίσουν σε έναν πόλεμο τα πλοία που πλησιάζουν κοντά σε νησιά και ακτές. Καμία σχεδίαση δεν έχει της ικανότητες να επιβιώσει, από της πολλαπλές απειλές της σημερινής εποχής που είναι απίστευτα πολλές σε αριθμό και χαμηλές σε κόστος. Αυτό δεν μπορούν να το κάνουμε ούτε τα μεγάλα αμερικανικά αντιτορπιλικά και θα το αποδείξουμε.

Οι απειλές, με την βοήθεια του Σμήναρχου Ζικίδη αν και αυτά τα συζητούσαμε το 2022!

Οι απειλές: τα οπλικά συστήματα του εχθρού που μπορεί να χρησιμοποιήσει εναντίων ενός πλοίου από αέρα, ξηρά και θάλασσα.

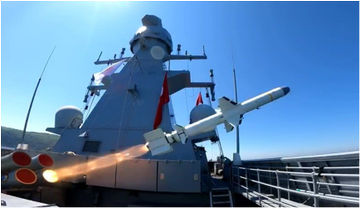

Πύραυλοι επιφανείας ATMACA, EXOCET, NSM, AGM-84 Harpoon, (AShM). Οι πύραυλοι επιφανείας που έχουν πολύ βελτιωθεί από το παρελθόν. Τώρα πια τα πλοία των Τούρκων μεταφέρουν 16 πυραύλους ATMACA.

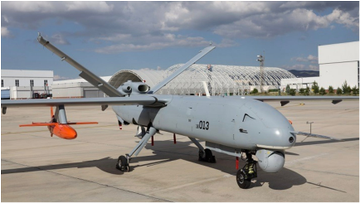

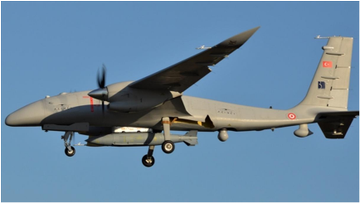

Μεγάλα δικινητήρια UAV Bayraktar Akıncı και όλα τα μεγάλα UAV. Με κινητήρες των 550-750 ίππων, με δυνατότητες ανόδου σε μεγάλα ύψη είναι μια ισχυρή απειλή για ένα πλοίο και με μεγάλες δυνατότητες σε φορτίο όπλων.

Η Beam έχει αναπτύξει την Miniature bomb, η οποία είναι στο στυλ της Small Diameter Bomb, καθοδηγείται από GPS/INS και φέρεται από F-16, σε τετραπλό φορέα ανά πτέρυγα, δηλαδή μιλάμε για οκτώ (8) κατευθυνόμενες βόμβες ανεμοπορίας, με μέγιστη εμβέλεια 55 ν.μ. εάν αφεθούν από 40.000 ft! Βεβαίως, αυτή τη στιγμή δεν φέρουν αισθητήρα για κινητό στόχο αλλά δεν αποκλείεται αυτό να αλλάξει στο μέλλον.

https://www.aselsan.com.tr/Miniature_Bomb_8826.pdf Εκτιμώμενο κόστος κάθε βόμβας Miniature: τάξη μεγέθους των 100.000 $.

Η Roketsan ξεκίνησε την τοποθέτηση των κατευθυνόμενων ρουκετών TRLG-230 εμβέλειας 70 χλμ σε UAV.

https://defencereview.gr/h-roketsan-thelei-na-ensomatosei-tin-kateythyno/

Κάλλιστα λοιπόν θα μπορεί να γίνει κατάδειξη laser από κάποιο UAV που θα πετάει σε μεγάλο ύψος (το οποίο θα είναι απολύτως ασφαλές εάν δεν πάρουμε όπλα μεγάλου βεληνεκούς, δηλαδή Aster 30 ή SM-2) και η εκτόξευση των εν λόγω ρουκετών θα γίνεται από απόσταση ασφαλείας, από άλλο UAV. Και η ρουκέτα αυτή είναι αμφίβολο εάν μπορεί να αντιμετωπισθεί από το RAM, καθώς ο πυραυλοκινητήρας της θα έχει ολοκληρώσει την καύση του όταν πλησιάζει τον στόχο της. Εκτιμώμενο κόστος κάθε ρουκέτας TRLG-230: τάξη μεγέθους των 200.000 $.

Εκτιμώ βέβαια ότι εντός των επομένων ετών οι γείτονες θα αναπτύξουν και πιο αυτόνομο βαλλιστικό πύραυλο εναντίον πλοίων (ASBM).

Στην πρόσφατη έκθεση IDEF 2021, το ινστιτούτο TÜBİTAK-SAGE παρουσίασε την οικογένεια κατευθυνόμενων πυρομαχικών Kuzgun, με διάφορες πολεμικές κεφαλές (θραυσματογενή, θερμοβαρική, γενικής χρήσης και διεισδυτική) και διάφορους τρόπους καθοδήγησης (υπέρυθρες, ραντάρ ή laser), καθώς και με δυνατότητα προώθησης με στροβιλοκινητήρα ή απλά με ανεμοπορία. Για τη δεύτερη περίπτωση, αναφέρεται εμβέλεια 60 ν.μ. από μαχητικό ή 20 ν.μ. από μη επανδρωμένο.

https://www.shephardmedia.com/news/air-warfare/idef-2021-turkish-darpa-targets-live-tests-kuzgun/

Δεν αναφέρεται πόσα τέτοια όπλα φέρονται από κάθε αεροπλάνο. Όμως, επειδή είναι μικρά (κατηγορίας 100 κιλών/220 λιβρών), εκτιμάται ότι θα είναι 4, αν όχι 8.

https://www.hurriyetdailynews.com/turkish-science-tech-council-showcases-new-uav-missiles-167213

Θα πρέπει να υπενθυμίσω ότι όπλα ανεμοπορίας χωρίς ραντάρ ΔΕΝ αντιμετωπίζονται με RAM, το οποίο πολύ απλά δεν θα τα βλέπει. Εκτιμώμενο κόστος κάθε βόμβας ανεμοπορίας Kuzgun με αισθητήρα IR: τάξη μεγέθους των 200.000 $.

Άλλες απειλές βλήματα πυροβολικού και ρουκέτες διαφόρων τύπων. Τι πιο λογικό αν πλησιάσεις κοντά σε ακτές ο εχθρός θα σου ρίξει με ότι έχει και δεν έχει. Κύρια απειλή τα βλήματα πυροβολικού των 155 χιλιοστών και οι ρουκέτες διαφόρων διαμετρημάτων. Ένα πλοίο φαίνεται από πολλά χιλιόμετρα μακριά ειδικά με της νέες κάμερες που έχουν επάνω πολλά οπλικά συστήματα. Υπάρχει η δυνατότητα βολής με κατεύθυνση και αυτό είναι ένας ανησυχητικός παράγων. Το καλύτερο σύστημα για να αντιμετωπίσεις τα βλήματα πυροβολικού και της ρουκέτες με δυνατότητα όμως μεμονωμένων στόχων είναι το PAHLANX και μετά τα πυροβόλα CIWS με δικό τους ραντάρ. Το άριστο σύστημα για να αντιμετωπίσεις πολλές απειλές αλλά με μεγάλο βάρος είναι το Goalkeeper CIWS με μεγάλο βάρος όμως τους 10 περίπου τόνους. Ειδικά η νέα έκδοση που βγάζει η Νότιος Κορέα με aesa ραντάρ είναι το ιδανικό όπλο αλλά μπορείς να βάλεις και καλυτέρα.

Οι νέες απειλές:

Οι νέες απειλές είναι η ταχύτερη εκτόξευση των πυραύλων επιφανείας, με τα νέα ραντάρ-συστήματα ελέγχου πυρός από πλοία που έχουν 16 πυραύλους ATMACA. Στον ίδιο ή σε λιγότερο χρόνο από παλιά θα αντιμετωπίζει 16 πυραύλους επιφανείας ένα πολεμικό πλοίο. Κανένα πολεμικό πλοίο δεν μπορεί να αντιμετωπίσει μια ταυτόχρονη επίθεση από 16 πυραύλους επιφανείας., εδώ αναφέρομαι σε αυτά που έχουν κατασκευαστεί.

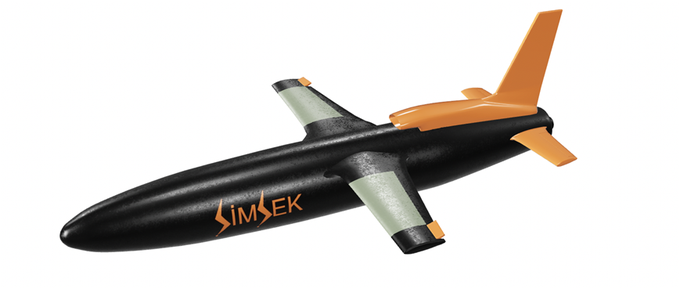

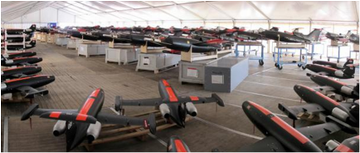

Οι εναέριοι στόχοι Simsek που μετατρέπονται σε ντρον αυτοκτονίας μεγάλης ταχύτητας. Δυο μεταφέρει το UAV των Τούρκων ή περισσότερους τα μεγάλα δικινητήρια εμβέλειας 100-200 χιλιομέτρων με ταχύτητα 400 κόμβων. Μεταφέρει μόνο 5 κιλά εκρηκτικά αλλά θα βελτιωθεί. Θα βγάλουν μεγαλύτερες εκδόσεις και για τα πολεμικά αεροσκάφη F-16.

To ίδιο θα κάνει και η AIRBUS με τους πολλούς τύπους εναέριων στόχων που κατασκευάζει.

Οι απειλές μεγαλώνουν συνεχώς:

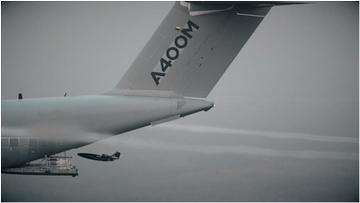

Το αεροσκάφος Α-400 θα μπορεί να μεταφέρει έως 40 εναέριους στόχους με μετατροπή σε ντρον αυτοκτονίας! Ο κορεσμός της αντίπαλης αεράμυνας είναι δεδομένος. Κανένα πλοίο δεν μπορεί να αντιμετωπίσει μια ταυτόχρονη επίθεση από 40 απειλές που μπορεί ναι μεν να έχουν 25 κιλά εκρηκτική κεφαλή, αλλά αν καταστρέψουν τις κεραίες των ραντάρ το πλοίο χάθηκε.

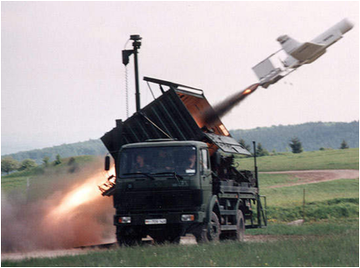

Το ίδιο μπορεί να γίνει με ρίψει πολλών εναέριων στόχων από το έδαφος μέσα από φορτηγά που τα έχουν μετατρέψει για αυτό τον σκοπό. Μπορούν να μεταφέρουν από λίγα έως δεκάδες ντρον και να τα εκτοξεύσουν ανάλογα με το μέγεθος.

Τα προβλήματα των οπλικών συστημάτων VLS.

Κυρίως εστιαζόμαστε στους χρόνους βολής που είναι πάντα μεγαλύτεροι από αυτούς που δίνουν οι εταιρίες. Το σύστημα RAM χρειάζεται 7 δευτερόλεπτα για να εκτοξεύσει έναν πύραυλο σε άλλη πορεία από τον προηγούμενου και σε 4 δευτερόλεπτα για δεύτερο βλήμα στην ίδια πορεία για άλλο στόχο. Προσοχή σε ότι διαβάζετε.

Το ΜΚ-41 χρειάζεται 12 δευτερόλεπτα για να εκτοξεύσει τον επόμενο πύραυλο ESSM χειροκίνητα από τον ίδιο εκτοξευτή! Για εκτόξευση δεύτερου SM-2 χρειάζεται 17 δευτερόλεπτα από τον ίδιο εκτοξευτή. Θα το διαβάσετε αναλυτικά παρακάτω εδώ αναφέρομαι σε συνεχόμενες εκτοξεύσεις και όχι μόνο δυο.,

Τα προβλήματα των ραντάρ και των ηλεκτρονικών συστημάτων.

Τα προβλήματα των ραντάρ έχουν να κάνουν με της δυνατότητες βολής σε μεγάλες αποστάσεις που μειώνετε ο αριθμός των πυραύλων. Είναι ανάλογος με τον αριθμό των δεσμών του κάθε ραντάρ.

Τα μεγαλύτερα προβλήματα είναι στα συστήματα ελέγχου πυρός των ραντάρ. Το ARAR2 έχει την δυνατότητα να κάνει τερματική καθοδήγηση σε 8 ESSM II σε ένα FIXED PANEL και σε 16 πυραύλους συνολικά. Κάθε fixed panel μπορεί να κάνει τερματική καθοδήγηση 8 ESSM έως τα 50 χιλιόμετρα αλλά μόνο 4 SM-2/SM-6 από τα 50 έως τα 100 χιλιόμετρα. Μόνο 2 SM-2/SM-6 από τα 100 έως τα 150 χιλιόμετρα και μόνο έναν SM-6 πάνω από τα 150 χιλιόμετρα.

Το SEA FIRE θεωρητικά μπορεί να καθοδηγήσει 6 πυραύλους ASTER-30 το κάθε ένα FIXED PANEL.

Ένα σοβαρό πρόβλημα όμως είναι οι πύραυλοι CAMM/CAMM-ER με ενδιάμεση καθοδήγηση μόνο 3+3 πυραύλων αφού αυτές είναι οι δυνατότητες των δυο PTL LINK που βάζουν στα πλοία. Αντίστοιχο πρόβλημα υπάρχει με τους πυραύλους MICA με 4+4 πυραύλους.

To μεγαλύτερο πρόβλημα.

Το μεγαλύτερο πρόβλημα είναι η μικρές εμβέλειες των ΑΑ πυραύλων στην αντιμετώπιση πυραύλων επιφανείας και σε ύψος για την αντιμετώπιση στόχων που πετούν σε μεγάλα ύψη.

Πρέπει να ξέρουμε πως ένας πύραυλος ΑΑ που πετάει σε επίπεδο θαλάσσης χάνει κάθε 4 δευτερόλεπτα το ¼ της ταχύτητας που έχει. Στα 10 χιλιόμετρα ύψος χάνει το ¼ της ταχύτητας που έχει κάθε 8 δευτερόλεπτα. Δυστυχώς παρόλο της νέες τεχνολογίες δεν έχει καταφερθεί ακόμα ένας πύραυλος ΑΑ να δει έναν πύραυλο επιφανείας από ψηλά με το κεφαλή ενεργού ραντάρ ή την IR που έχει. Πρέπει να πετάει έως τα 100 μέτρα ύψος.

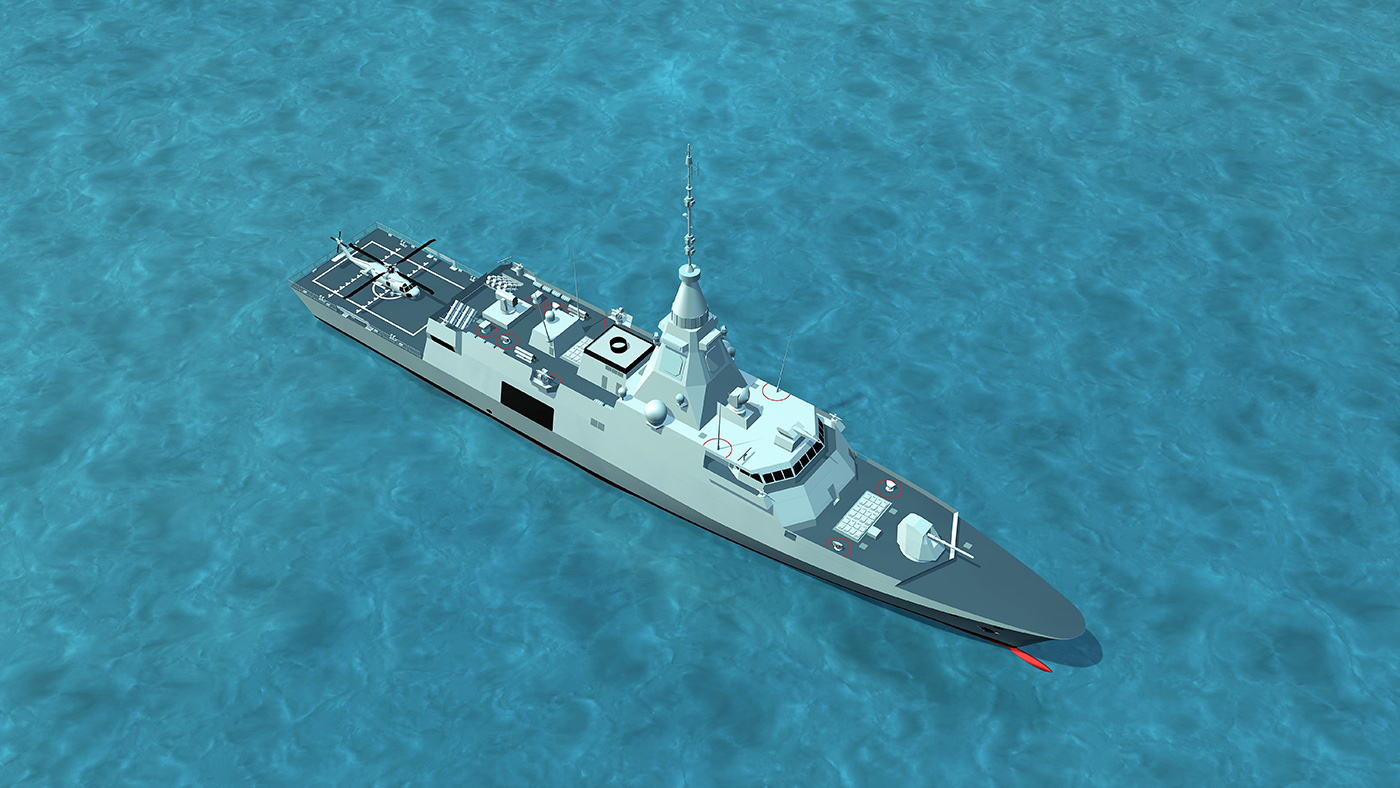

Η κορβέτα ALS CLAS AD.

Η βελτιώσεις έγιναν για να αντιμετωπίζει επιθέσεις κορεσμού παντός τύπου δυστυχώς όμως δεν μπορεί να αντιμετωπίσει βλήματα πυροβολικού και ρουκέτες. Η μικρή εμβέλεια 6-10 χιλιόμετρα των ντρονς αυτοκτονίας των Τούρκων της κατηγορίας ένα αντιμετωπίζεται εύκολα αρκεί να μην πλησιάσει στα 10 χιλιόμετρα από την ακτή. Τα δυο πυροβόλα των 30 χιλιοστών μπορούν να αντιμετωπίσουν βλήματα πυροβολικού και ρουκέτες αλλά αυτό γίνετε με πολύ μεγάλη δυσκολία δεν είναι PALANX.

Οπλισμός: Πυροβόλο των 76 χιλιοστών στην πλώρη

2 ΜΚ-41 στο πρόστεγο με SM-2, SM-6, ESSM II.

Στα δυο ΜΚ-41 μπορείς να βάλεις τρεις επιλογές: 8 SM-2 ή SM-6 και 32 ESSM II. 10 SM-2 ή SM-6 και 24 ESSM II η καλύτερη επιλογή. 12 SM-2 ή SM-6 και 16 ESSM II.

Οι πύραυλοι θα μπουν και στα δυο MK-41 δηλαδή: Στα κελιά 1-4 πρώτου ΜΚ-41 θα μπουν SM-2 ή SM-6 και στα κελιά 5-8 ESSM II, αντίστοιχα θα μπουν και στο άλλο VLS MK-41. Είναι λάθος να μπουν με άλλο τρόπο σε ξεχωριστά VLS MK-41 οι πύραυλοι γιατί θα χάσεις από τους χρόνους εκτόξευσης.

Χωρίς πυραύλους ESSM II το πλοίο δεν μπορεί να αντιμετωπίσει μια επίθεση με 16 πυραύλους επιφανείας, ή μια συνδυασμένη επίθεση κορεσμού από μεγάλα ύψη και από την επιφάνεια της θαλάσσης. Ο αριθμός των 16 ESSM II αρκεί για την αντιμετώπιση δυο μαζικών επιθέσεων και είναι το ελάχιστο όριο που πρέπει να έχεις μέσα στο πλοίο. Θα αναφερθώ αναλυτικά μαζί με τα ραντάρ.

Στο μεσόστεγο θα μπουν 8 πύραυλοι ΕXOCET ή περισσότεροι μικρότεροι.

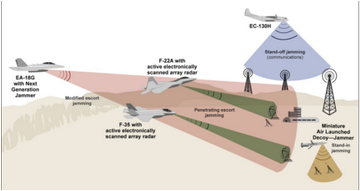

MBDA working on new SPEAR-EW electronic warfare weapon. Στην φωτογραφία βλέπουμε την ακτίνα δράσης των παρεμβολών διαφόρων αεροσκαφών και του SPEAR-EW. Όποιος νομίζει πως σε έναν πόλεμο θα δουλέψουν τα λινκ και πως θα μεταφέρεις στοιχεία και θα ρίξεις από απόσταση να το ξεχάσει. 4 EXLS VLS με τρία κελιά με 48 πυραύλους:

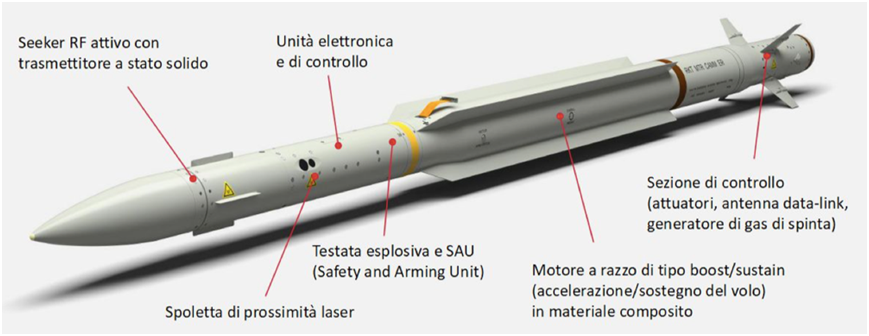

24 CAMM-ER

4 NULKA

12 SPEEAR B

8 SPAIK- NLOS ή SPEEAR-B

Δεν βάζεις πυραύλους CAMM αφού έχεις το RAM

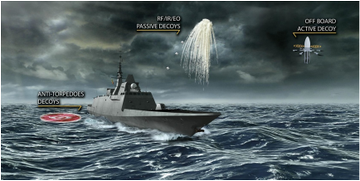

Οι NULKA είναι δολώματα για να παραπλανήσεις τους πυραύλους επιφανείας και γενικά τα ραντάρ αεροσκαφών και πλοίων. Τα ρίχνεις ανά δυο σε δυο διαφορετικές κατευθύνσεις μια εμπρός από την πλώρη και η άλλη πίσω από την πρύμνη του πλοίου.

Περισσότεροι από 24 πύραυλοι CAMM-ER δεν χρειάζονται αρκούν για αντιμετώπιση 3-4 μεγάλης κλίμακας επιθέσεων.

Το SPEAR-B κάνει τα πάντα μπορεί να χτυπήσει πλοία, στόχους ξηράς ακόμα και να παρεμβάλει τα ραντάρ. Είναι ανάλογο με τι σύστημα θα διαλέξεις να έχει η κεφαλή για να χτυπάει στόχους. Εμβέλεια 140 χιλιόμετρα από αεροσκάφη και σχεδόν 100 χιλιόμετρα αν εκτοξευτεί από το πλοίο. Έχει μικρές διαστάσεις και βάρος 100 κιλά.

https://www.thinkdefence.co.uk/spear-missile-system/

Πιο πίσω υπάρχουν 16+16 πύραυλοι HERLIFE, τώρα ο νέος AGM-179 Joint Air-to-Ground Missile (JAGM) που θα αντικατασταθούν με πυραύλους που θα μπορούν να αντιμετωπίσουν UAS και C-RAM δηλαδή για να αντιμετωπίζουν βλήματα πυροβολικού και ρουκέτες. Περιμένω να δω της νέες εξελίξεις σε αυτό το θέμα αν χρειαζόμαστε νέο ειδικό ραντάρ και τι μας συμφέρει να μπει αυτό είναι το δεύτερο μέρος της μελέτης.

Πάνω από το υπόστεγο θα μπει το RAM και τα δυο πυροβόλα εκατέρωθεν των 30 χιλιοστών.

Συστήματα ραντάρ:

STIR 1.2 για να κατευθύνει τα πυροβόλα και έναν ESSM αν χρειαστεί.

Εναλλακτικά στην θέση του STIR 1.2 μπορεί να μπει ένα βελτιωμένο ραντάρ NS-54 για να κατευθύνει τα πυροβόλα και πυραύλους. Αν πληρώσεις την βελτίωση του ραντάρ που σταματάει προς τον στόχο και ρίχνεις πυραύλους, θα μπορεί να ρίξει και 2-4 ESSM II. Αν βάλεις τα κανάλια μεταφοράς δεδομένων στους ESSM II επάνω στην κεραία του ραντάρ το λογισμικό και της μονάδες ελέγχου πυρός.

Στον ιστό i-Mast 400:

NS-200 για έρευνα μεγάλης απόστασης και μέσο STIR 1.2 κατευθύνει τα πυροβόλα και μπορεί να ρίξει ESSM. Υπάρχει και η δυνατότητα καθοδήγησης μέσω TPL LINK 3+3 CAMM-ER ή CAMM και του RAM προσοχή όχι όλα ταυτόχρονα.

ARAR2 κάτω από το NS-200. ARAR2 με δυνατότητα να κατευθύνει με τερματική καθοδήγηση πυραύλους ESSM / SM-2 / SM-6.

NS-50 / NS-54 πίσω στην θέση του STIR 2.4 για να κατευθύνει CAMM / CAMM-ER. Δεν είναι μόνο ένα εφεδρικό ραντάρ με όλα τοποθετημένα ξεχωριστά από τον ιστό i-Mast και η μια κονσόλα με το Ram.

Η τοποθέτηση των ραντάρ έχει να κάνει με την ασφάλεια του πλοίου και με την αντιμετώπιση επιθέσεων κορεσμού. Με δυο διαφορετικά ραντάρ μεταφέρεις γρηγορότερα τα στοιχεία σε μεγαλύτερο αριθμό πυραύλων.

Αναφέραμε χοντρικά τον οπλισμό του πλοίου. Προσωπικά θέλω άλλα δυο πυροβόλα εκατέρωθεν της γέφυρας και κάτω στης άκρες στο πρόστεγο.

Θα αναφερθούμε τώρα στης επιθέσεις κορεσμού με 16 πυραύλους επιφανείας που είναι και το πιο δύσκολο σενάριο λόγο της απόστασης εντοπισμού. Σε επιθέσεις κορεσμού από χαμηλά, μέσα και μεγάλα ύψη είναι ευκολότερη η αντιμετώπιση λόγο του μεγαλύτερης απόστασης εντοπισμού από το ραντάρ. Επίθεση κορεσμού με 16 πυραύλους επιφανείας ATMACA.

Εντοπισμός στα 28 χιλιόμετρα απόσταση από το ραντάρ NS-200. Το ραντάρ ARAR2 θα εντοπίσει τον πρώτο πύραυλο ATMACA στα 25 χιλιόμετρα, αλλά πρέπει να περιμένει 10 δευτερόλεπτα για πλήρη εντοπισμό των πυραύλων και μετά να μεταδώσει τα στοιχεία στα δυο ΜΚ-41 για εκτόξευση των ESSM II. H εκτόξευση των 2 πρώτων ESSM II θα γίνει, όταν πλησιάσουν στα 21 χιλιόμετρα από το πλοίο οι πύραυλοι επιφανείας.

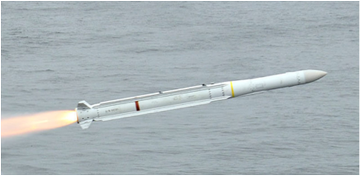

Εκτόξευση πρώτου ESSM II απαιτούμενος χρόνος 3-4 δευτερόλεπτα! Πάτημα κουμπιού εκτόξευσης- μετάδοση στοιχείων- άνοιγμα πόρτας κελιού- καύση προωθητικού και εκτόξευση.

Εκτόξευση δεύτερου ESSM II από τον άλλον ΜΚ-41 σε 7 δευτερόλεπτα! Τρία δευτερόλεπτα για να δεις ότι εκτοξεύτηκε ο πύραυλος και 4 δευτερόλεπτα ο χρόνος εκτόξευσης.

Μετάδοση στοιχείων στους δυο ΜΚ-41 σε άλλους πυραύλους και συνέχεια στης εκτοξεύσεις.

Εκτόξευση τρίτου ESSM II στα 16 δευτερόλεπτα μετά τον πρώτο

Εκτόξευση τέταρτου ESSM II στα 25 δευτερόλεπτα

Εκτόξευση πέμπτου ESSM II στα 28 δευτερόλεπτα

Εκτόξευση έκτου ESSM II στα 35 δευτερόλεπτα

Εκτόξευση έβδομου ESSM II στα 40 δευτερόλεπτα

Εκτόξευση ογδόου ESSM II στα 47 δευτερόλεπτα.

Χοντρικά χρειαζόμαστε 47 δευτερόλεπτα για να εκτοξευτούν 8 πύραυλοι ESSM II!

Η απόσταση που διανύουν οι ATMACA σε 47 δευτερόλεπτα είναι 11.200 μέτρα. Οι πρώτοι 8 ΑΤΜΑCA εκτοξεύονται σε 12 δευτερόλεπτα από το εχθρικό πλοίο με ρυθμό οι πρώτοι 4 ένα δευτερόλεπτο και οι επόμενοι με δυο δευτερόλεπτα. Προσοχή όχι χειροκίνητα είναι ο καλύτερος χρόνος αυτόματης εκτόξευσης.

Ο πύραυλος αριθμός 8 ATMACA έχει εκτοξευτεί με διαφορά 12 δευτερολέπτων και ο πύραυλος ESSM II εκτοξεύεται εναντίον του στα 26 δευτερόλεπτα από την ζώνη των 21 χιλιομέτρων άμυνας. Έχει πλησιάσει στα 12 χιλιόμετρα από το πλοίο.

Οι CAMM-ER εκτοξεύονται στα 18 χιλιόμετρα από το πλοίο εναντίων των επερχόμενων ΑΤΜΑCA. Η κανονική εκτόξευση γίνετε μεταξύ των κενών των ESSM II και συνήθως πριν την εκτόξευση του πέμπτου πυραύλου. Οι ESSM II μπορούν να αλλάξουν εύκολα στόχο με την τερματική καθοδήγηση ενώ οι πύραυλοι με ενδιάμεση καθοδήγηση όχι.

Με ένα μόνο ραντάρ το ARAR2 και με τα δυο ΜΚ-41 δεν μπορείς να αντιμετωπίσεις μια επίθεση κορεσμού αλλά μια επίθεση 8 πυραύλων επιφανείας. Δεν βάλαμε καθόλου αστοχίες και είπαμε πως και οι 8 πύραυλοι ESSM II θα καταρρίψουν τους στόχους τους. Δεν είναι έτσι όμως παρεμβολές θα υπάρχουν πολλές και αστοχίες που τουλάχιστον δυο πύραυλοι θα αστοχήσουν.

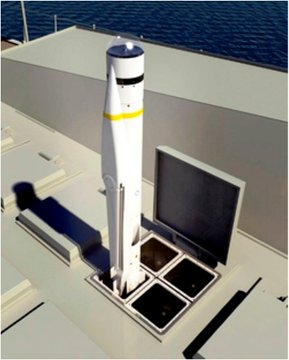

Μπορείς να ρίξεις CAMM-ER από τα 4 EXLS σε πολύ μικρό χρόνο ανά 3 δευτερόλεπτα για τους πρώτους 4 πυραύλους και μετά πάλι ανά τρία (όλοι οι χρόνοι είναι χειροκίνητων εκτοξεύσεων) σε 18-20 δευτερόλεπτα είναι και οι 6 πύραυλοι στον αέρα. Αν υπολογίσουμε την απόσταση των ATMACA ή επιφανείας διαπιστώνουμε πως μετά από αυτούς τους χρόνους έχουμε μπει στην εμβέλεια του RAM και του πυροβόλου των 76 χιλιοστών.

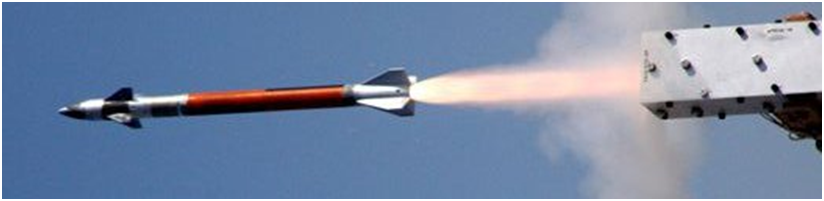

Μόνο 4 πυραύλους προλαβαίνει να ρίξει το σύστημα RAM και 4 βολές να κάνει το πυροβόλο των 76 μετά είμαστε στα όρια των πυροβόλων των 30 χιλιοστών δυο βολές θα κάνει.

Συνολικά: Συνολικά ρίξαμε 8 ESSMII, 6 CAMM-ER, 4 RIM-116, 4 πολαπλές βολές σε στόχους το πυροβόλο των 76 χιλιοστών και 2 το πυροβόλο των 30 χιλιοστών. Συνολικά χτυπήσαμε 24 στόχους με αστοχία του 1/3 (ή 33% δηλαδή αστόχησαν οι 8) χτυπήσαμε και τους 16 πυραύλους επιφανείας και τους καταστρέψαμε.

Φαίνεται απλοϊκό το σενάριο άμυνας εναντίων 16 πυραύλων επιφανείας αλλά δεν είναι. Έχουμε πάρει σε άλλο σενάριο της χειρότερες παραμέτρους που είναι, εκτόξευση από δυο πλοία 8+8 πυραύλων επιφανείας σε πολύ λιγότερο χρόνο που εκεί Αλληλοεμπλεκονται οι εκτοξεύσεις μεταξύ των συστημάτων των πυραύλων ESSM II, CAMM-ER & RAM.

Ένα ραντάρ ακόμα και αν είναι το ARAR2, δεν προλαβαίνει να καθοδηγήσει τον απαιτούμενο αριθμό των πυραύλων. Ούτε οι CAMM-ER έχουν την απαιτούμενη εμβέλεια για να εκμεταλλευτούν την εμβέλεια του ραντάρ σε επίπεδο θαλάσσης.

Τα σενάρια μάχης είναι ακόμα δυσκολότερα:

Δεν ανέφερα την εκτόξευση των 8 πυραύλων επιφανείας και των 12 SPEAR. Το ραντάρ NS-200 αυτήν την αποστολή έχει μόλις εντοπιστεί εχθρικό πλοίο. Να ξεκινήσει την εκτόξευση 10+ SPEAR και 2 SPEAR-EW. Οι 10+ SPEAR θα έχουν οι 5 κεφαλή με RF SEKER και οι υπόλοιποι με IR. Είναι πολύ δύσκολο να αντιμετωπίσεις αυτούς τους πυραύλους με το πολύ μικρό μέγεθός που έχουν και το χαμηλό ίχνος στα ραντάρ. Με της παρεμβολές δυο πυραύλων στο εχθρικό πλοίο μόνο τα CIWS μπορούν να δουλέψουν αποτελεσματικά με ηλεκτροοπτικά συστήματα. Δεν μπορούν να τα καταρρίψουν και το πλοίο-πλοία θα χάσουν τα ραντάρ τους και θα υποστούν μεγάλες ζημιές. Μετά οι 8 EXOCET θα αποτελειώσουν τα χτυπημένα πλοία.

Δεν αναφέραμε τα 8 SPIKE –NLOS που έχει μέσα το πλοίο για να χτυπήσει στόχους ξηράς και ελαφρά πλοία των Τούρκων και αυτά λόγο μικρού μεγέθους είναι δύσκολο να τα καταστρέψεις. Το ραντάρ NS-200 είχε μια ακόμα αποστολή να καθοδηγήσει το πυροβόλο των 76 χιλιοστών. Με τα βλήματα Vulcano το πυροβόλο των 76 χιλιοστών ξεκινάει να χτυπάει τα εχθρικά πλοία ενώ εκτοξεύονται σταδιακά οι πύραυλο SPEAR και οι EXOCET. Τρία ραντάρ και τα τρία δούλεψαν στο 100% της δυναμικότητας τους για να αντιμετωπιστεί η επίθεση των 16 ATMACA και των πλοίων. Η κορβέτα ALS CLAS 100 AD όχι μόνο αντιμετώπισε 16 πυραύλους επιφανείας εναντίων της αλλά κατέστρεψε και δυο εχθρικά πλοία. Θα δούμε πως μπορεί όχι μόνο να αντιμετωπίσει επίθεση κορεσμού από διάφορα ύψη αλλά και να καταστρέψει στόχους μέσα στην Τουρκία. Αφού αναφερθούμε πρώτα στα συμπεράσματα. Συμπεράσματα, αλήθειες, λάθη και η ωμή πραγματικότητα.

Το 2021 βγήκε ένα ανυπόγραφο κείμενο από το Ναυτικό που δημοσιεύτηκε πολλές από την Πτήση! Αυτό έλεγε πως μια φρεγάτα μπορούσε να καταστρέψει 15 πυραύλους επιφανείας! Χωρίς να κάνει ανάλυση στοιχείων έδινε αριθμούς τόσα οι πύραυλοι, τόσα το RAM και τόσα τα πυροβόλα του πλοίου λες και θα έκανε σκοποβολή. Είδαμε πως έγραψα πως θέλουμε 24 σε αριθμό βολές πυροβόλων και εκτοξεύσεις πυραύλων για να καταστρέψουμε 16 πυραύλους επιφανείας. Όλα αυτά υπό ιδανικές συνθήκες για το πλοίο.

Προσοχή ο αριθμός των εκτοξεύσεων των πυραύλων που ανέφερα: 8 ESSM II, 6 CAMM-ER, 4 RIM-116C είναι ενδεικτικός. Κανονικά δεν σταματάς να εκτοξεύεις πυραύλους πχ ESSM II & CAMM-ER για να αφήσεις τους πυραύλους επιφανείας να πλησιάσουν κοντά στο πλοίο. Ρίχνεις χωρίς να σκέφτεσαι μέχρι να τους καταρρίψεις όλους όσο πιο μακριά γίνετε.

Συμπεράσματα:

Κανένα ραντάρ δεν έπιασε το 100% των δυνατοτήτων του.

Το ARAR2 δεν μπόρεσε να κατευθύνει 8 ESSM II στους στόχους άλλα μόνο 4-5 ταυτόχρονα.

Κανένα σύστημα δεν έφτασε στα όρια του.

Το εκπαιδευμένο πλήρωμα κάνει την διαφορά.

Χρειάστηκαν 3 διαφορετικά ραντάρ για να αντιμετωπίσεις μια επίθεση από δυο ή ένα εχθρικά πολεμικά πλοία.

Οι συνδυασμοί διαφορετικών πυραύλων μέσα στα VLS είναι απαραίτητη προϋπόθεση επιβίωσης

Απαραίτητη προϋπόθεση επιβίωσης πύραυλοι με μεγάλο βεληνεκές ESSM & CAMM-ER και όχι CAMM & MICA.

Δεν μπορείς με ένα ραντάρ να ρίχνεις πυραύλους επιφανείας και ΑΑ ταυτόχρονα.

Θα θέλαμε μεγαλύτερο πλοίο με 3 ΜΚ-41 και 5 EXLS για να έχουμε όσα χρειαζόμαστε σε πυραύλους με τα ίδια ηλεκτρονικά συστήματα.

Καμία άλλη σχεδίαση δεν κάνει για το αιγαίο για της δικές μας ιδιαίτερες ανάγκες.

Τι γίνετε όμως σε παρεμβολές και υψηλό κυματισμό;

Η απορία όλων γιατί οι Αμερικάνοι λένε πως πρέπει να εκτοξεύσεις 2 πυραύλους για να έχεις 100% ευστοχία και κατάρριψη του στόχου; Έφαγα τον κόσμο επί έναν ολόκληρο χρόνο να ψάχνω για να μάθω το γιατί! Οι αμερικάνοι λένε πως σε συνθήκες πολέμου θα υπάρχει έντονο πρόβλημα, με δεκάδες παρεμβολές και υψηλού κυματισμού οι απόδοση των συστημάτων μειώνετε στο 50%! Έτσι δεν επαρκούν οι 24 σε αριθμό βολές πυραύλων και πυροβόλων για να καταστρέψεις 16 πυραύλους επιφανείας θέλεις 32! Μπορεί μια μικρή κορβέτα να καταφέρει να ρίξει σε 32 στόχους με πυραύλους και πυροβόλα;

Θα ρίξεις πυραύλους: 10 ESSM II, 12 CAMM-ER, 4 RAM, 4 βολές με το πυροβόλο των 76 και 2 με το πυροβόλο των 30 χιλιοστών! Σύνολο 32! Αν σας έκανα την ανάλυση θα βλέπατε πως μπορείς να συνεχίσεις να ρίχνεις CAMM-ER και ESSM II σε μακρινούς στόχους δηλαδή και στους πυραύλους επιφανείας. Για αυτό έγραψα πως η αναλογία είναι στα 2 ΜΚ-41 8-12 SM-2 & 32-16 ESSM II. Στην πραγματικότητα θέλεις 10 SM-2 & 24 ESSM II & 24 CAMM-ER συν το RAM για να αντιμετωπίσεις 2 επιθέσεις κορεσμού και τρεις μεμονωμένες επιθέσεις.

Καμία φρεγάτα ή αντιτορπιλικό δεν μπορεί να ρίξει σε 32 στόχους για να αντιμετωπίσει μια επίθεση με 16 πυραύλους επιφανείας. Πολλές φορές να δικά μας πλοία πλέουν μεμονωμένα και όχι σε σχηματισμούς ή είναι μακριά τα υπόλοιπα πλοία.

Ταυτόχρονη επίθεση από διαφορετικά ύψη και συνδυαστικά και από πυραύλους επιφανείας ATMACA.

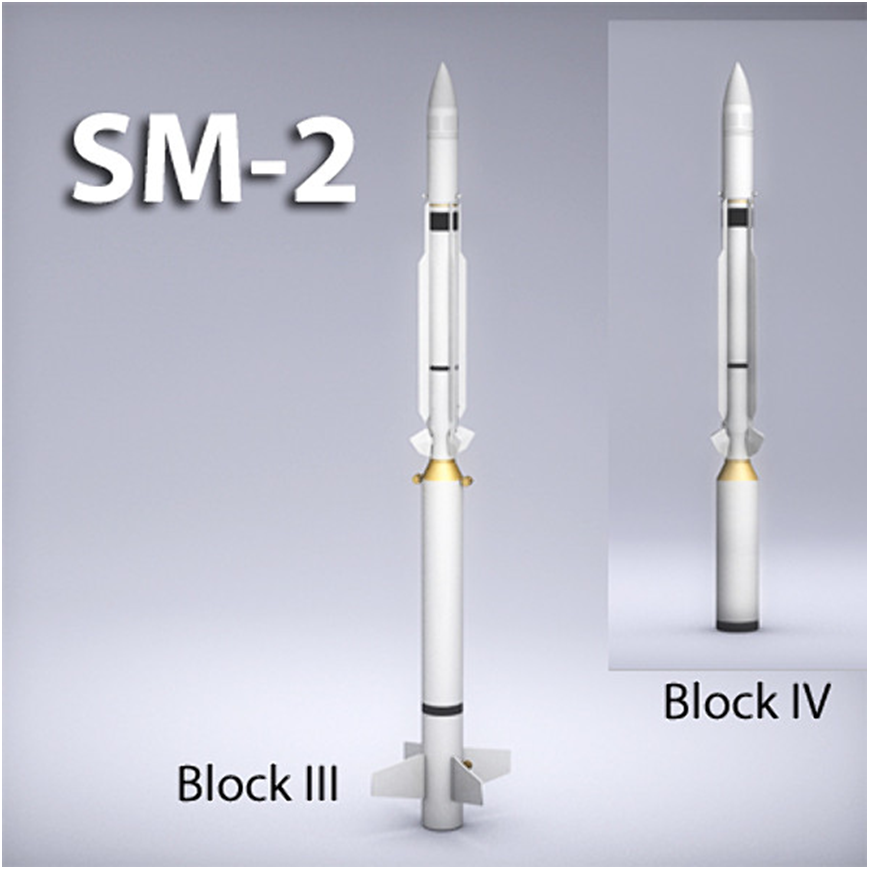

Το πρόβλημα των λίγων σε αριθμό πυραύλων 8-12 SM-2/SM-6 υπάρχει, αλλά δεν προλαβαίνεις να ρίξεις μεγάλο αριθμό πυραύλων. Τρία είναι τα προβλήματα: η εμβέλεια, δεν θα ρίξεις σε αποστάσεις πάνω από τα 100 χιλιόμετρα τους πολύτιμους σου πυραύλους με ελάχιστα ποσοστά επιτυχίας. Το ραντάρ ARAR2 μπορεί να κατευθύνει έως 4 πυραύλους SM-2 σε αποστάσεις από τα 50-100 χιλιόμετρα σε ένα FIXED PANEL. Υπάρχει και το πρόβλημα των χρόνων εκτόξευσης από τα δυο μόνο ΜΚ-41 των πυραύλων SM-2.

Πρώτος SM-2 θέλει 4 δευτερόλεπτα για να εκτοξευτεί! Πάτημα κουμπιού εκτόξευσης- μετάδοση στοιχείων- άνοιγμα πόρτας κελιού- καύση προωθητικού και εκτόξευση.

Δεύτερος SM-2 αν και εκτοξεύεται από άλλο ΜΚ-41 θέλεις 3 δευτερόλεπτα να δεις αν εκτοξεύτηκε κανονικά ο πρώτος πύραυλος και 4 δευτερόλεπτα ο χρόνος εκτόξευσης. Εκτόξευση στα 11 δευτερόλεπτα

Τρίτος SM-2 10 δευτερόλεπτα ο χρόνος αναμονής στα κελιά ΜΚ-41, να ανάψει το λαμπάκι REDY, να το δει ο χειριστής και να πατήσει το κουμπί είναι τρία δευτερόλεπτα χρόνος συν τα 4 που απαιτούνται για να εκτοξευθεί ο πύραυλος εκτόξευση στα 21 δευτερόλεπτα

Τέταρτος SM-2 εκτόξευση στα 28 δευτερόλεπτα.

Πέμπτος SM-2 εκτόξευση στα 38 δευτερόλεπτα

Έκτος SM-2 εκτόξευση στα 46 δευτερόλεπτα.

Έριξες 6 πυραύλους SM-2 σε 50 δευτερόλεπτα το μισό απόθεμα που έχεις. Δεν έχεις πρόβλημα με τους χρόνους αλλά με τους πυραύλους, αν και στην πράξη οι στόχοι θα πετάνε σε μεγάλα ύψη οπότε περιορίζετε κατά πολύ η εμβέλεια στα 70 και κάτω χιλιόμετρα. Μακάρι να είχες SM-6 μέσα στην κορβέτα.

Μετά θα ρίξεις CAMM-ER & ESSM II, συνήθως όμως θα σου ρίξουν εχθρικά αεροσκάφη πυραύλους ATMACA τουλάχιστον 8. Όπως διαπιστώνουμε με ένα ραντάρ και με ένα είδος πυραύλων είμαστε χαμένοι. Ρίχνουμε τους ESSM II με το ραντάρ ARAR2 στους πυραύλους επιφανείας και τους CAMM-ER με τα ραντάρ NS-200/NS-54 εναντίων των στόχων σε μέσο μεγάλο ύψος.

Προσοχή σε ότι διαβάζετε είναι λάθος να χρησιμοποιήσεις ένα ραντάρ για να αντιμετωπίσεις στόχους σε μεγάλο ύψος και στην επιφάνεια της θάλασσας. Ναι μπορεί να το κάνει αλλά δεν θα κατευθύνει το ARAR2 8 ESSM II με τερματική καθοδήγηση, αλλά μόνο 4 ESSM II από δυο σε διαφορετικό ύψος. Αυτή είναι και η ένσταση μου για το ένα ραντάρ της Γαλλικής φρεγάτας αν και έχει διαφορετικά στοιχεία το ραντάρ της. Θεωρητικά μπορείς να ρίξεις σε 6 στόχους σε διαφορετικά ύψη πυραύλους ASTER-30 αλλά κοντά όμως στο πλοίο.

Διαφορετικά ραντάρ με διαφορετικά είδη πυραύλων. Ακόμα και η φρεγάτα FDI HN θα δυσκολευτεί να επιβιώσει με ένα ραντάρ και μόνο 32 πυραύλους απόθεμα.

Στην πραγματικότητα στο δεύτερο σενάριο μας μπορεί η κορβέτα να ρίξει 6 SM-2, 8+ ESSM II, έως και 12 CAMM-ER και έως 8 RIM-116C του συστήματος RAM. Δεν έχω αναλύσει ότι στο σύστημα RAM πως μπορείς να ρίξεις πυραύλους στα τυφλά προς την περιοχή του στόχου, εναντίων κυρίως πυραύλων επιφανείας με ποσοστό επιτυχίας 33+%! Το ποσοστό επιτυχίας συνήθως είναι μεγαλύτερο λόγο της κοντινής απόστασης κάτω από 10 χιλιόμετρα από το πλοίο. Αυτό γίνετε στην ανάγκη για να γλυτώσεις το πλοίο και όχι σε όλους τους στόχους αλλά συγκεκριμένους. Ότι έχει 21 πυραύλους το σύστημα RAM και μπορεί να χτυπήσει 9 τουλάχιστον πυραύλους επιφανείας μην το παίρνουμε σαν δεδομένο και το υπολογίζουμε στης στατιστικές μας. θα σταθούμε στα δεδομένα πως η κορβέτα εξαντλώντας το 50% του αποθέματος των πυραύλων (εκτός του συστήματος RAM) μαζί με τα τρία πυροβόλα μπορεί να ρίξει σε περισσότερους από 42 στόχους. Με ευστοχία 2/3 μπορεί να καταστρέψει 28 συνολικά στόχους. Είναι πολύ δύσκολο να γίνει επίθεση σε ένα πλοίο με περισσότερες από 28 απειλές εκτός και ρίξουμε με φτηνά οπλικά συστήματα με βλήματα πυροβολικού και ρουκέτες μεγάλης εμβέλειας.

Αυτά σε ιδανικές συνθήκες αν υπάρχει υψηλός κυματισμός και παρεμβολές τα πράγματα είναι δύσκολα. Με ευστοχία 50% είναι καταστροφή 21 στόχων έως 22 αν εξαντλήσουμε το 50% του αποθέματος των πυραύλων RIM-116C του συστήματος RAM.

Δυστυχώς οι δοκιμές αναφέρουν ακόμα χειρότερα αποτελέσματα με ποσοστά επιτυχίας 33% τα ανακάλυψα μετά όλα αυτά γιατί αυτή η μελέτη που διαβάζετε είναι γραμμένη στα τέλη του 2022.,

Η επιθετικές δυνατότητες της κορβέτας ALS CLAS 100 AD.

Σε αυτά τα σενάρια βασιζόμαστε στην μεταφορά πολλών πυραύλων SPEAR με διαφορετικά συστήματα κατεύθυνσης. Μπορούμε να μειώσουμε στους τέσσερεις ExLS με τρία κελιά έκαστος τον αριθμό των πυραύλων CAMM-ER σε 16 συν τους 4 NULKA για να αντιμετωπίσεις δυο επιθέσεις. Στα δυο ΜΚ-41 θα βάλεις 12 SM-2 & 16 ESSM II. Στα κελιά των ExLS μπορείς να βάλεις 28 πυραύλους SPEAR συν τον αριθμό των 16 CAMM-ER+4 NULKA. H μεταφορά 28 πυραύλων SPEAR είναι μεγάλη για ένα τόσο μικρό πολεμικό πλοίο που μπορεί να χτυπήσει έως 25 στόχους γιατί οι τρεις πύραυλοι SPEAR-EW είναι ηλεκτρονικού πολέμου. Με 4 κορβέτες ALS CLAS 100 AD μπορείς να ρίξεις από τα 90 χιλιόμετρα 100 SPEAR, εναντίον του Τούρκικού ναυστάθμου στην Σμύρνη και ο τούρκικος στόλος να μην υπάρχει πια.

Σύνοψη:

Σε όλες της περιπτώσεις απειλής από αέρα, ξηρά και θάλασσα μόνο η κορβέτα ALS CLAS AD μπορεί να αντεπεξέλθει και να της νικήσει. Δεν τα καταφέρνουν ούτε οι εν ενεργεία φρεγάτες να αντιμετωπίσουν ένα τόσο μεγάλο φάσμα απειλών.

Η μελέτη συνεχίζεται αν απαιτείται άλλο ραντάρ για τον εντοπισμό των C-RAM & C-UAS απειλών και η τοποθέτηση στην θέση των HERLIFE των κατάλληλων εκτοξευτών με τον πύραυλο που θα καταστρέφει UAS, ρουκέτες και βλήματα πυροβολικού.

Εξετάζουμε αν μπορεί να μπει πυροβόλο των 76 χιλιοστών αντί για το σύστημα RAM. To νέο COMPAKT πυροβόλο που βάζουν οι Ιταλοί στα PPM πάνω από το υπόστεγο ελικοπτέρου. Ή πυροβόλο των 57 χιλιοστών.

Θα δούμε αν μπορεί να αντιμετωπίσει εκτός από τα UAS-UAV και βλήματα πυροβολικού και ρουκέτες με βλήματα AHEND

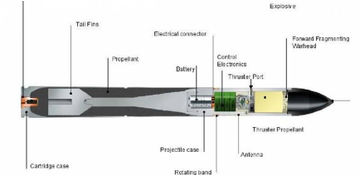

Ελέγχουμε τα νέα βλήματα που είναι σε δοκιμαστική παραγωγή MHTK (Miniature Hit To Kill) μια έκδοση βελτιωμένη θα είναι ο πύραυλος MSDM που τώρα κατασκευάστηκε για να χτυπά ρουκέτες, όλμους και βλήματα πυροβολικού.

Το νέο πυροβόλο των 50 χιλιοστών που αναπτύσσεται τώρα μαζί με ειδικά βλήματα και ενσωματωμένο ραντάρ με μοναδικό μειονέκτημα η μικρή εμβέλεια 4.200 μέτρα και 7 χιλιόμετρα σε καμπύλη τροχιά. Δεν ξέρουμε ακόμα μετά από τρία χρόνια τα αποτελέσματα των δοκιμών.

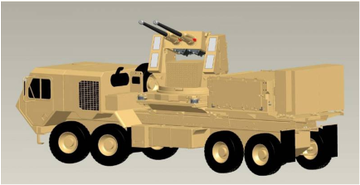

https://newatlas.com/us-army-eads-anti-drone-system/39781/ Μια εξαιρετική λύση με δικό της ραντάρ με ειδικά βλήματα. Το σύστημα μπορεί να κατευθύνει 6 βλήματα προς τους στόχους.

Είναι μια καλή λύση για την αντιμετώπιση C-UAS & C-RAM με μειονέκτημα την μικρή εμβέλεια 4.200 μέτρα και 7.000 γιάρδες για καμπύλη τροχιά η μέγιστη.

https://newatlas.com/us-army-eads-anti-drone-system/39781/

Αναμένουμε την ναυτική έκδοση που θα αντικαταστήσει τα PAHLANX, έτσι έλεγαν τότε.

Κανονικά θα θέλαμε μεγαλύτερο πλοίο για της ανάγκες μας μια φρεγάτα με 3 MK-41 & 5 EXLS ALW CLAS 115, με μήκος 117,9 μέτρα, πλάτος 17,29 μέτρα και εκτόπισμα 3850 τόνους.
