Wi-Fi που δεν είναι Wi-Fi, πως κατευθύνονται τα σμήνη των αιωρούμενων πυρομαχικών-καμικάζι drones προς τους στόχους, με έλεγχο από απόσταση έως τα 220 χιλιόμετρα, βλέποντας τις κάμερες που έχουν χωρίς δορυφορική επικοινωνία! Απλή φυσική-ηλεκτρονικά!

Wi-Fi που δεν είναι Wi-Fi, πως κατευθύνονται τα σμήνη των αιωρούμενων πυρομαχικών-καμικάζι drones προς τους στόχους, με έλεγχο από απόσταση έως τα 220 χιλιόμετρα, βλέποντας τις κάμερες που έχουν χωρίς δορυφορική επικοινωνία! Απλή φυσική-ηλεκτρονικά!

Όλα αυτά τα ξέρω και τα γνωρίζω αφού είμαι ηλεκτρονικός, το πρόβλημα ήταν το κόστος υλοποίησης με απλά και φτηνά μέσα και τα κατάφεραν οι Ρώσοι με πλακέτες και συστήματα Κίνας. Για αυτό και ήθελα δικινητήριο UAV- περιφερόμενο πυρομαχικό για να καταφέρω να τα κατευθύνω σε παρόμοιες και μεγαλύτερες αποστάσεις με τα 2-4 να είναι αναμεταδότες γιατί η Ελλάδα δεν έχει δορυφόρους. Στο ΥΠΕΘΑ δεν ενδιαφέρονται για αυτά τα συστήματα και αν τους πεις πως θα χρησιμοποιήσεις πλακέτες από την Κίνα θα ουρλιάζουν, χωρίς να ακούν πως η επόμενη λύση θα κοστίσει 10 φορές ακριβότερα.

https://topwar-ru.translate.goog/281855-wi-fi-kotoryj-ne-wi-fi.html?_x_tr_sl=ru&_x_tr_tl=el&_x_tr_hl=el&_x_tr_pto=sc

Η συνέχεια του πολύ σημαντικού άρθρου:

https://militarnyi.com/en/news/mesh-network-device-found-on-downed-russian-gerbera-drone/

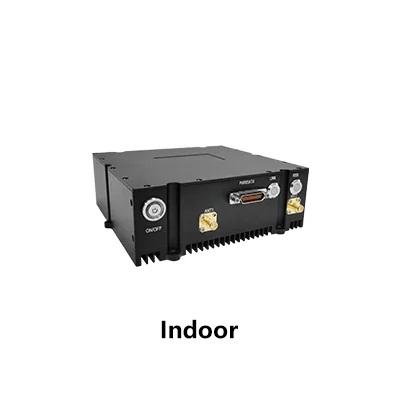

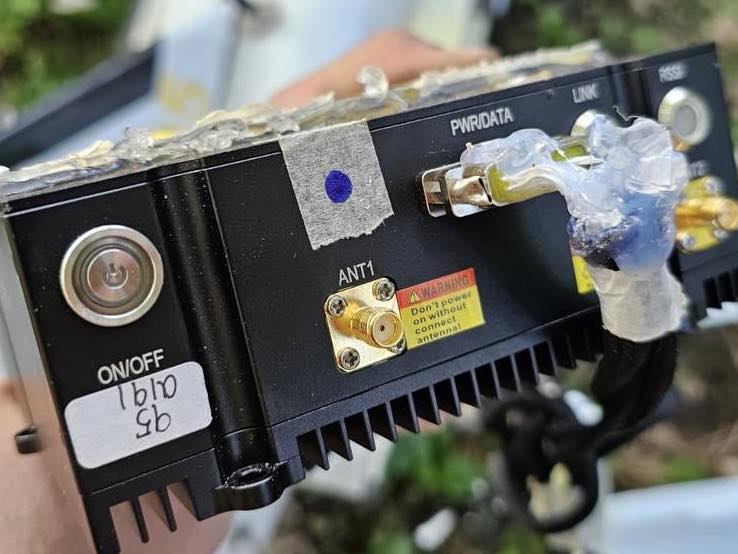

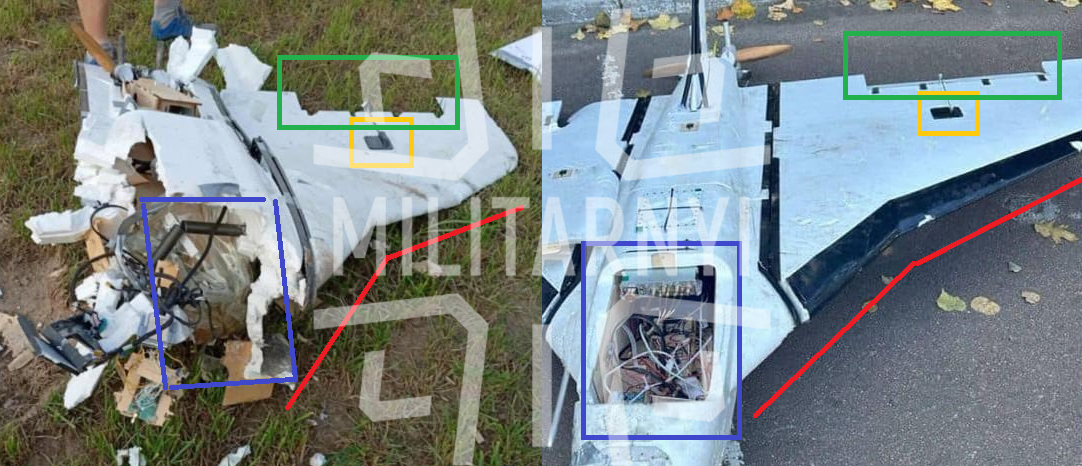

Όταν η ουκρανική πλευρά άνοιξε την πεσμένη ζέρμπερα και αφαίρεσε την πλακέτα κυκλώματος από το ηλεκτρονικό της διαμέρισμα, έφερε την ετικέτα HX-50, ένας βιομηχανικός ασύρματος δρομολογητής από την κινεζική Shenzhen Sinosun. Ο κατάλογος του κατασκευαστή υπόσχεται κάλυψη 50-100 τετραγωνικών μέτρων και ισχύ για κάμερες CCTV. Λίγες εβδομάδες αργότερα, η ίδια κατηγορία συσκευών ανακαλύφθηκε στα γεράνια-Geran-2.

Εξωτερικά, το μόντεμ XK-F358 της Xingkai Tech μοιάζει με έναν τυπικό βιομηχανικό πομποδέκτη: οι διαστάσεις του είναι 117 x 62 x 32 mm και το βάρος του φτάνει τα 123,5 γραμμάρια. Ο κατασκευαστής το αναφέρει σε ανοιχτούς καταλόγους ως «ασύρματο σύστημα επικοινωνίας πολυμέσων» και οι προδιαγραφές του αναφέρουν επίσημα το Wi-Fi. Στην πράξη, αυτή η συσκευή χρησιμοποιεί διαφορετική διαμόρφωση και εντελώς διαφορετική λογική δικτύου από έναν οικιακό δρομολογητή και λειτουργεί σε διάφορες ζώνες συχνοτήτων: 1,4–1,5, 2,4 και 5,8 GHz.

Τι υπάρχει μέσα σε ένα κουτί 20 watt;

Ο πομπός XK-F358 παράγει 10 watt ανά κανάλι, με δύο κανάλια να παράγουν συνολικά 20 watt. Ένας τυπικός οικιακός δρομολογητής Wi-Fi εκπέμπει μεταξύ 0,1 και 1 watt. Η ενσωματωμένη ισχύς του Gerbera είναι 20-200 φορές υψηλότερη από αυτή ενός σημείου πρόσβασης σε ένα διαμέρισμα. Η ευαισθησία του δέκτη αναφέρεται ως -103 dBm σε εύρος ζώνης 5 MHz: το επίπεδο ενός μικροβόλτ στην κεραία, στο όριο θερμικού θορύβου.

Το εύρος ζώνης είναι ευέλικτο: 2,5; 5; 10 ή 20 MHz, με προαιρετικά 40 MHz. Οι ρυθμοί δεδομένων σε λειτουργία 20 MHz κυμαίνονται από 1 έως 100 Mbps και σε λειτουργία 40 MHz, έως 180 Mbps. Η καθυστέρηση είναι περίπου 10 χιλιοστά του δευτερολέπτου. Η κρυπτογράφηση είναι AES-128 ή AES-256. Το εύρος θερμοκρασίας λειτουργίας είναι από -30 έως συν 60 βαθμούς Κελσίου. Η δηλωμένη ταχύτητα της κινητής μονάδας είναι έως και 800 χλμ./ώρα, η οποία υπερβαίνει εύκολα την ταχύτητα πλεύσης των 180–200 χλμ./ώρα του Geranium.

Το κλειδί για αυτήν την προδιαγραφή δεν είναι οι αριθμοί, αλλά μία γραμμή: TD-COFDM με προσαρμοστική διαμόρφωση από BPSK σε 256QAM. Αυτό το ακρωνύμιο αποκαλύπτει τις περιπλοκές της συσκευής.

COFDM και γιατί το κανάλι δεν καταρρέει εντελώς

Το COFDM σημαίνει Coded Orthogonal Frequency Division Multiplexing (Κωδικοποιημένη Ορθογώνια Πολυπλεξία Διαίρεσης Συχνότητας). Για να το εξηγήσουμε με μια αναλογία, αντί να χύνεται νερό μέσω ενός μόνο χοντρού σωλήνα, το ρεύμα κόβεται σε εκατοντάδες λεπτά ρεύματα, το καθένα με τη δική του συχνότητα. Εάν μερικά από τα ρεύματα στεγνώσουν λόγω παρεμβολών ή εξασθένισης καναλιού, τα άλλα συνεχίζουν να ρέουν και η πλεονάζουσα κωδικοποίηση αποκαθιστά τα χαμένα κομμάτια.

Για εφαρμογές μάχης, αυτό το σχήμα έχει ένα δεύτερο κόλπο: την προσαρμοστική διαμόρφωση. Όταν το κανάλι είναι καθαρό, το σύστημα συσκευάζει 8 bit σε κάθε σύμβολο (256QAM) και μεταδίδει 180 Mbps. Όταν το σήμα εξασθενεί σε απόσταση, το σύστημα μεταβαίνει σε 16QAM, έπειτα σε QPSK και έπειτα σε BPSK με ένα bit ανά σύμβολο και ρυθμό περίπου 1 Mbps. Η εικόνα της κάμερας καταρρέει, αλλά οι εντολές ελέγχου συνεχίζουν να ρέουν. Το κανάλι δεν πέφτει ξαφνικά. υποβαθμίζεται ομαλά.

Εφαρμόζεται έξυπνη μεταπήδηση συχνότητας στην κορυφή. Οι κόμβοι ακούν συνεχώς τα ραδιοκύματα και, εάν παρουσιαστούν παρεμβολές στο τρέχον κανάλι, μεταβαίνουν συλλογικά σε ένα καθαρό. Εάν τα συστήματα ηλεκτρονικού πολέμου καταστέλλουν τα 5,8 GHz, το δίκτυο μεταβαίνει σε 2,4 GHz ή σε ζώνες υπηρεσίας. Αυτό δεν είναι πλέον «Wi-Fi». είναι ένα πρωτόκολλο επικοινωνίας που μεταμφιέζεται σε Wi-Fi.

Πλέγμα αντί για σημείο προς σημείο

Η παραδοσιακή ραδιοεπικοινωνία με drone λειτουργεί από σημείο σε σημείο: ο χειριστής μεταδίδει, το drone λαμβάνει και το drone αποκρίνεται. Ένα παρεμβολέας παρεμβάλλεται και η σύνδεση χάνεται. Το πλέγμα έχει σχεδιαστεί διαφορετικά: κάθε κόμβος λειτουργεί ως πομπός, δέκτης και επαναλήπτης ταυτόχρονα. Το σήμα δεν ακολουθεί μία μόνο διαδρομή, αλλά αυτή που είναι πιο καθαρή τη δεδομένη στιγμή.

Στην πράξη, λειτουργεί ως εξής: Ένας χειριστής κοντά στην Αλαμπάγκα εκτοξεύει μια ομάδα drones. Ένα ή δύο πετούν σε μεγάλο υψόμετρο και αιωρούνται ως επαναλήπτες. Τα υπόλοιπα πετούν χαμηλότερα, προς τον στόχο. Οι εντολές ελέγχου και μια ροή βίντεο μεταδίδονται μεταξύ των κόμβων, κάθε κόμβος διατηρεί έναν πίνακα γειτόνων με μια αξιολόγηση ποιότητας σύνδεσης και η διαδρομή υπολογίζεται εκ νέου σε πραγματικό χρόνο.

«Ακόμα κι αν το 80% των drones σε μια ομάδα καταρριφθεί, τα υπόλοιπα θα συνεχίσουν να συντηρούν το δίκτυο».

Η ιδέα δεν είναι καινούργια. Οι ίδιες αρχές διέπουν τα στρατιωτικά συστήματα πλέγματος όπως το InstaMesh της Persistent Systems και το Spectrum Dominance της Silvus, όπου κάθε μονάδα ραδιοεπικοινωνίας αξιολογεί τοπικά την ποιότητα των παρακείμενων καναλιών και δρομολογεί δυναμικά την κίνηση. Η ρωσική πλευρά πήρε έτοιμες συσκευές βιομηχανικής ποιότητας από την ανοιχτή αγορά και συναρμολόγησε ένα δίκτυο μάχης από αυτές. Είναι φθηνό, γρήγορο και δεν απαιτεί προσαρμοσμένο σχεδιασμό RF.

220 χιλιόμετρα και η αριθμητική του ορίζοντα

Η δηλωμένη εμβέλεια ελέγχου είναι έως και 220 χιλιόμετρα. Αυτός ο αριθμός ακούγεται εντυπωσιακός, αλλά επαληθεύεται από τη βασική γεωμετρία. Ένα ραδιοκύμα στα 5,8 GHz διαδίδεται σχεδόν σε ευθεία γραμμή και η καμπυλότητα της Γης δημιουργεί μια «εξογκώματα» που παρεμβαίνουν στην επικοινωνία μεταξύ δύο σημείων στην επιφάνεια.

Η απόσταση από τον ραδιοφωνικό ορίζοντα από ένα σημείο σε υψόμετρο h περιγράφεται από τον τύπο d ≈ √(2Rh), όπου R είναι η ακτίνα της Γης, περίπου 6.371 χιλιόμετρα. Αυτός ο τύπος εκτιμά τον οπτικό ορίζοντα. Σε μια τυπική ατμόσφαιρα, τα ραδιοκύματα διαδίδονται κατά μήκος μιας ελαφρώς καμπύλης τροχιάς λόγω διάθλασης και χρησιμοποιείται μια ενεργός ακτίνα της Γης 4/3 της γεωμετρικής ακτίνας, προσθέτοντας περίπου 10–15 τοις εκατό στην υπολογισμένη εμβέλεια. Ας αντικαταστήσουμε τα 220 χιλιόμετρα και ας λύσουμε το υψόμετρο:

h = d² / (2R) = (220.000 m)² / (2 × 6.371.000 m) ≈ 3.800 m.

Για να δει ένας χειριστής στο έδαφος έναν κόμβο δικτύου σε απόσταση 220 χιλιομέτρων, ο επαναλήπτης πρέπει να αιωρείται σε υψόμετρο περίπου 3,8 χιλιομέτρων. Το "Geran" ταξιδεύει με ακρίβεια σε απόσταση 2-4 χιλιομέτρων. Αυτή η σύμπτωση δεν είναι σύμπτωση.

Το δεύτερο ερώτημα είναι η καμπούρα της ίδιας της Γης στο μέσο της διαδρομής. Σε απόσταση 220 χιλιομέτρων, το ύψος της καμπούρας μεταξύ των σημείων είναι ίσο με d² / (8R) και είναι περίπου 950 μέτρα. Η ακτίνα της πρώτης ζώνης Fresnel στο μέσο μιας διαδρομής 220 χιλιομέτρων για συχνότητα 5,8 GHz είναι περίπου 50-60 μέτρα. Με υψόμετρο επαναλήπτη 3,8 χιλιομέτρων, η απόσταση πάνω από την καμπύλη της Γης είναι περίπου 2,8 χιλιόμετρα, η οποία καλύπτει εύκολα την πρώτη ζώνη Fresnel. Η φυσική ταιριάζει.

Γιατί δεν υπάρχουν περισσότεροι από τρεις επαναλήπτες;

Η εμβέλεια μπορεί να επεκταθεί περαιτέρω προσθέτοντας περισσότερους ενδιάμεσους κόμβους. Στην πράξη, η ρωσική πλευρά δεν χρησιμοποιεί περισσότερους από δύο ή τρεις επαναλήπτες στην αλυσίδα, και αυτό δεν είναι περιορισμός υλικού, αλλά συνέπεια του πρωτοκόλλου.

Κάθε κόμβος προσθέτει καθυστέρηση επεξεργασίας και buffering. Σε ένα μόνο hop, αυτό είναι περίπου 10 χιλιοστά του δευτερολέπτου, σε τρία είναι 30-40, συν τον χρόνο διάδοσης. Η απόδοση μειώνεται επίσης: κάθε επαναλήπτης διαιρεί τα ραδιοκύματα μεταξύ λήψης και μετάδοσης, και η αποτελεσματική ταχύτητα μειώνεται περίπου στο μισό με κάθε hop. Μετά από τρία hops, τα 100 Mbps παραμένουν περίπου στα 12. Η ροή βίντεο εξακολουθεί να περνάει, αλλά βρίσκεται ήδη στο όριό της.

Υπάρχει επίσης ένας τακτικός λόγος. Όταν πλησιάζει έναν στόχο, μια ομάδα Γερανίων προσπαθεί να παραμείνει κοντά το ένα στο άλλο, όχι για λόγους σχηματισμού, αλλά για να σχηματίσουν τα ραδιοσήματα τους έναν πυκνό "θάμνο", ο οποίος είναι πιο δύσκολο να μπλοκαριστεί τοπικά. Η εξάπλωση της αλυσίδας σε μια μεγάλη περιοχή αποδυναμώνει ακριβώς αυτό το φαινόμενο.

Αναλογικό δόλωμα για ηλεκτρονικό πόλεμο

Παράλληλα με το ψηφιακό κανάλι mesh, ένας δεύτερος πομπός είναι εγκατεστημένος στο πλοίο, ο οποίος εκπέμπει αναλογικό βίντεο μέσω αέρος. Η εικόνα είναι αδύναμη και άχρηστη σε κανέναν, αλλά ο πομπός είναι λειτουργικός και ορατός. Η λογική είναι απλή: Οι Ουκρανοί χειριστές ηλεκτρονικού πολέμου αναζητούν ενεργές πηγές σήματος και προσπαθούν να τις παρεμποδίσουν. Ο αναλογικός πομπός λάμπει έντονα στα ερτζιανά κύματα, τραβώντας την προσοχή πάνω του, ενώ το ψηφιακό κανάλι mesh, σε διαφορετική περιοχή συχνοτήτων, παρέχει τον πραγματικό έλεγχο.

Αυτή είναι μια αντιστροφή της κλασικής λογικής stealth. Τα συστήματα stealth radio κρύβουν την υπογραφή τους. Εδώ, αντίθετα, προσθέτουν ένα δυνατό ψευδές σήμα, έτσι ώστε το κύριο κανάλι να εμφανίζεται ως θόρυβος δίπλα του. Είναι φθηνό και αποτελεσματικό, ειδικά ενάντια σε αυτόματα συστήματα παρεμβολής που βασίζονται στην ισχύ του σήματος.

Μια κάμερα 500 δολαρίων και ένα μπροστινό παράθυρο

Μια άκαμπτα τοποθετημένη κάμερα χωρίς περιστρεφόμενο μηχανισμό, μόνο ένα εμπρόσθιο οπτικό πεδίο, βρέθηκε στη μύτη των αναβαθμισμένων Geranium. Τα χαρακτηριστικά της είναι πιο κοντά σε αυτά των βιομηχανικών καμερών CCTV παρά σε στρατιωτικά οπτικά. Πρόκειται συχνά για μια σταθεροποιημένη μονάδα Topotek KHY10S90, η οποία κοστίζει 400-500 δολάρια στην ελεύθερη αγορά.

Πριν από δέκα χρόνια, μια τέτοια επιλογή οπτικών για ένα σύστημα μάχης θα φαινόταν επιπόλαιη. Αλλά όταν συνδυάζεται με ένα κανάλι mesh, η εικόνα αλλάζει. Η κάμερα μεταδίδει την εικόνα μέσω του δικτύου στον χειριστή σε πραγματικό χρόνο με καθυστέρηση δεκάδων χιλιοστών του δευτερολέπτου. Αυτό αρκεί για να στοχεύσει ένα κινούμενο αντικείμενο: ένα τρένο, ένα φορτηγό ή μια νηοπομπή κατά τη διάρκεια του τελικού σκέλους. Πριν από την έλευση των καναλιών mesh, τα Geranium έβαλλαν σε συντεταγμένες που είχαν εισέλθει εκ των προτέρων στην αποστολή πτήσης και δεν εμπλέκονταν σε κινούμενους στόχους. Με μια εμπρόσθια κάμερα και έναν τηλεχειριστή, λαμβάνουν καθοδήγηση τερματικού με βάση την εικόνα.

Τεχνικά, αυτό είναι το επίπεδο ενός καταναλωτικού FPV drone από τις αρχές της δεκαετίας του 2020, που μεταφέρθηκε σε μια συσκευή τριών μέτρων με κεφαλή. Οικονομικά Ενότητας Η XK-F358 πωλείται λιανικά στην τιμή των 8.100-9.000 δολαρίων ανά μονάδα σε ανοιχτές αγορές όπως η Alibaba και η Made-in-China. Η κάμερα Topotek κοστίζει άλλα 400-500 δολάρια. Το "κιτ δικτύου" πωλείται λιανικά στην τιμή των 8.500-9.500 δολαρίων.

Η ίδια η βασική Gerbera εκτιμάται ότι κοστίζει 3.000-10.000 δολάρια: ένα περίβλημα από κόντρα πλακέ και αφρό, ένα πλαίσιο στήριξης αντιγραμμένο από το Geranium και ένας φθηνός κινητήρας εμβόλου. Απλώς προσθέτοντας αυτά τα στοιχεία, η τιμή λιανικής είναι 11.500-19.500 δολάρια. Εν τω μεταξύ, η πλήρης Gerbera με μόντεμ πλέγματος και κάμερα αποτιμάται από Ουκρανούς και Δυτικούς αναλυτές σε περίπου 10.000 δολάρια. Η διαφορά εξηγείται από το γεγονός ότι οι τιμές λιανικής της Alibaba είναι το ανώτατο όριο: σε μεγάλες ποσότητες και μέσω αλυσίδων αντιπροσώπων, τα βιομηχανικά ηλεκτρονικά είδη αγοράζονται σημαντικά φθηνότερα, μερικές φορές στη μισή τιμή, σύμφωνα με εκτιμήσεις του κλάδου.

Συγκριτικά, ένα Geranium έτοιμο για μάχη κοστίζει μεταξύ 20.000 και 200.000 δολαρίων, ανάλογα με την πηγή και τη διαμόρφωση. Χρησιμοποιώντας την παραπάνω αριθμητική, το κιτ πλέγματος προσθέτει περίπου το 50% της τιμής λιανικής στο κόστος ενός ελαφρού drone. Το αντάλλαγμα είναι προφανές: για τη μισή τιμή της πλατφόρμας, αγοράζεται μια θεμελιωδώς διαφορετική κατηγορία δυνατοτήτων.

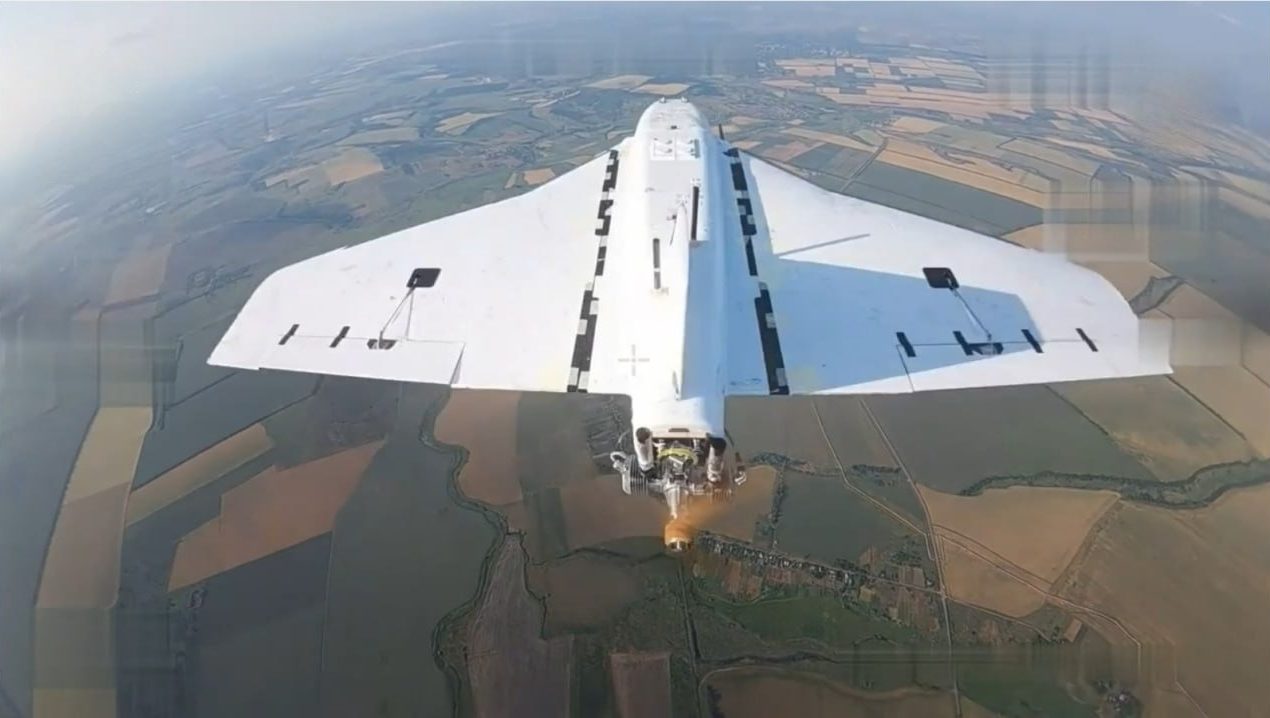

Ζέρμπερα ως δόλωμα, επαναλήπτης και φορέας

Το Gerbera σχεδιάστηκε ως δόλωμα, μια συσκευή που μιμείται το Shahed στο ραντάρ. Σύμφωνα με την ουκρανική στρατιωτική υπηρεσία πληροφοριών (GUR), μέχρι τον Νοέμβριο του 2024, περίπου το 75% των drones από το εργοστάσιο της Alabuga ήταν δολώματα: Gerbera ή Parodiyas. Το πλαίσιο από κόντρα πλακέ, το αφρώδες δέρμα, η σιλουέτα και η περιοχή των πτερύγων τους είναι πανομοιότυπα με αυτά του Geran. Δεν διακρίνονται στα ραντάρ, απαιτώντας αντιαεροπορική άμυνα για να εμπλακεί σε κάθε στόχο.

Στη συνέχεια ήρθε η επαναληπτική εξέλιξη που χαρακτηρίζει το ρωσικό πρόγραμμα drone. Ένα mesh modem εγκαταστάθηκε στο Gerbera, καθιστώντας το επαναλήπτη. Προστέθηκε μια κάμερα, καθιστώντας το αναγνωριστικό και εντοπιστικό. Ένα FPV drone αιωρήθηκε κάτω από την άτρακτο, καθιστώντας το ένα αεροπλανοφόρο ικανό να εκτοξεύσει ένα όχημα κρούσης 300 χιλιόμετρα χωρίς να εξαντλήσει την μπαταρία του καθ' οδόν προς τον στόχο. Σε μόλις ενάμιση χρόνο, η ίδια πλατφόρμα έχει μετατραπεί από μια εικονική συσκευή αφρού σε έναν πολυλειτουργικό κόμβο δικτύου.

Τι αλλάζει αυτό στην πράξη;

Πριν από την έλευση των mesh modem, το Geranium ήταν ένα drone καμικάζι με προκαθορισμένη διαδρομή. Αργότερα εξελίχθηκε σε έναν ελεγχόμενο κόμβο σε ένα κατανεμημένο δίκτυο με επιχειρησιακό εύρος ελέγχου έως και 220 χιλιόμετρα και την ικανότητα προσαρμογής των χτυπημάτων με βάση τις ενσωματωμένες ροές βίντεο. Αρχιτεκτονικά, αυτό αντιπροσωπεύει ένα βήμα από ένα μόνο πυρομαχικό σε ένα δικτυωμένο όπλο .

Το συγκεκριμένο σενάριο έχει ως εξής: μια ομάδα έξι έως οκτώ drones πλησιάζει έναν στόχο σε απόσταση 200 χιλιομέτρων. Δύο αποκτούν υψόμετρο 3-4 χιλιομέτρων και γίνονται σταθμοί αναμετάδοσης, ουσιαστικά μια προσωρινή υποδομή επικοινωνιών πάνω από το θέατρο. Τα άλλα πετούν χαμηλότερα, σε υψόμετρα 100-500 μέτρων, όπου είναι πιο δύσκολο να εντοπιστούν από ραντάρ έγκαιρης προειδοποίησης. Ένας χειριστής 200 χιλιόμετρα από τη γραμμή επαφής βλέπει τις ροές της κάμερας, επαναστοχεύει τα drones εν πτήσει και, μόλις πλησιάσει τον στόχο, επιλέγει ένα συγκεκριμένο αντικείμενο από την τροφοδοσία βίντεο: όχι «τις συντεταγμένες ενός σιδηροδρομικού κόμβου», αλλά «αυτό το τρένο στην τρίτη γραμμή». Αν οι αντιαεροπορικές άμυνες καταρρίψουν τέσσερα από τα έξι drones, τα υπόλοιπα δύο συνεχίζουν να λειτουργούν διατηρώντας παράλληλα τη σύνδεση.

Τεχνολογικά, αυτό δεν είναι κάτι πρωτοποριακό. Κάθε εξάρτημα - ο κινεζικός βιομηχανικός δρομολογητής, η κάμερα CCTV, το COFDM, τα πρωτόκολλα mesh - είναι από καιρό διαθέσιμο στην ελεύθερη αγορά. Το μηχανικό επίτευγμα βρίσκεται αλλού: στην ταχύτητα ενσωμάτωσης και στην ετοιμότητα χρήσης του εξοπλισμού πέρα ​​από τον προβλεπόμενο σκοπό του. Ένας βιομηχανικός δρομολογητής για κάμερες γραφείου, τοποθετημένος σε ένα αφρώδες glider, αποδείχθηκε επαρκής για να αλλάξει τις τακτικές ανάπτυξης μιας ολόκληρης κατηγορίας συστημάτων.

Τι μπορεί να αντιμετωπιστεί;

Η αρχιτεκτονική είναι ανθεκτική στο παραδοσιακό μπλοκάρισμα φραγμού, αλλά όχι στο στοχευμένο κυνήγι συγκεκριμένων συχνοτήτων και κόμβων. Η γραμμή αντιμέτρων βασίζεται σε πολλά μέτωπα ταυτόχρονα.

Πρώτον, εύρεση κατεύθυνσης και καταστροφή επαναληπτών. Οι κόμβοι μεγάλου υψομέτρου εκπέμπουν 20 watt στα 5,8 GHz από ανοιχτή θέση. Αυτός είναι ένας ιδανικός στόχος για ηλεκτρονική αναγνώριση και αντιαεροπορικά πυρά στο τέλος της αλυσίδας: εάν ένας επαναλήπτης τεθεί εκτός λειτουργίας, ο επιχειρησιακός έλεγχος ολόκληρης της ομάδας αποσυντίθεται και τα drones μεταβαίνουν σε αυτόνομη λειτουργία με την ίδια αποστολή πτήσης.

Δεύτερον, μπλοκάρισμα ευρυζωνικής σύνδεσης κατά την τελική προσέγγιση. Η προσαρμοστική διαμόρφωση και η μεταπήδηση λειτουργούν καλά έναντι παρεμβολέων στενής ζώνης, αλλά έναντι ενός συστήματος που καλύπτει 1-6 GHz με υψηλή ισχύ, τα πλεονεκτήματα ενός πλέγματος αναιρούνται. Το κόστος αυτής της λύσης είναι η υψηλή κατανάλωση ενέργειας και η έκθεση της δικής του θέσης, επομένως εφαρμόζεται επιλεκτικά, σε προστατευόμενες εγκαταστάσεις.

Τρίτον, οι κυβερνοευπάθειες των βιομηχανικών ηλεκτρονικών. Τα μαζικής παραγωγής κινεζικά μόντεμ δεν σχεδιάστηκαν για χρήση σε μάχη και το υλικολογισμικό τους πάσχει από όλα τα τυπικά ελαττώματα καταναλωτικού επιπέδου. Αυτό σπάνια συζητείται δημόσια, αλλά σε ένα δίκτυο mesh, η παραβίαση ενός κόμβου ενδεχομένως σημαίνει πρόσβαση στον πίνακα δρομολόγησης ολόκληρης της ομάδας.

Τέταρτον, τα οικονομικά της ανταλλαγής. Εάν το κόστος καταστροφής ενός μόνο Geran με έναν αντιαεροπορικό πύραυλο είναι δέκα φορές μεγαλύτερο από το κόστος του ίδιου του drone, η ανταλλαγή είναι ασύμφορη για την άμυνα ακόμη και με 100% αποτελεσματικότητα. Επομένως, αναπτύσσονται επιλογές χαμηλού κόστους: αναχαιτιστικά FPV, αυτόματα όπλα μικρού διαμετρήματος και λέιζερ, τα οποία εξισορροπούν το κόστος ανά στόχο που καταστρέφεται.

Όπου σταματά η φυσική

Όλη αυτή η αρχιτεκτονική έχει αυστηρά όρια, που επιβάλλονται όχι από αντίμετρα ηλεκτρονικού πολέμου, αλλά από τους νόμους της διάδοσης ραδιοκυμάτων. 220 χιλιόμετρα απαιτούν έναν επαναλήπτη μήκους 3,8 χιλιομέτρων. Η μετάβαση σε υψηλότερο ύψος απαιτεί περισσότερη ισχύ και η ορατότητα του ραντάρ αυξάνεται. Μια αλυσίδα τεσσάρων ή περισσότερων κόμβων καταρρέει όσον αφορά την καθυστέρηση και την απόδοση. Στα 5,8 GHz, η ατμοσφαιρική εξασθένηση είναι χαμηλή, αλλά η βροχή και τα πυκνά σύννεφα μειώνουν τον προϋπολογισμό της σύνδεσης.

Η κρυπτογράφηση AES-256 προστατεύει το περιεχόμενο του καναλιού, αλλά δεν καλύπτει την ίδια τη μετάδοση. Ένας πομπός 20 watt στα 5,8 GHz είναι εύκολα ανιχνεύσιμος στον αέρα. Η εύρεση κατεύθυνσης και η επακόλουθη καταστολή ή καταστροφή ενός κόμβου είναι θέμα εργαλείων, όχι αρχών.

Η αρχιτεκτονική δεν είναι μοναδική. Παρόμοια κατανεμημένη λογική δικτύου αναπτύσσεται από δυτικούς κατασκευαστές: Silvus με το σύστημα Spectrum Dominance, Rajant με το Kinetic Mesh. Η ουκρανική πλευρά κατασκευάζει τα δικά της κανάλια mesh για τον συντονισμό ομάδων FPV και την αναμετάδοση στην πρώτη γραμμή. Οι αρχές είναι οι ίδιες, αλλά οι υλοποιήσεις, τα εύρη συχνοτήτων και τα διαθέσιμα στοιχεία διαφέρουν.

Ένα δίκτυο πλέγματος κινεζικών μόντεμ σε drones αφρού δεν είναι η τελευταία λέξη στην εξέλιξη των μη επανδρωμένων όπλων. Είναι μια λειτουργική εκδοχή που αντιμετωπίζει την τρέχουσα πρόκληση: επέκταση του βάθους ελέγχου, αύξηση της σταθερότητας του καναλιού και δυνατότητα καθοδήγησης μέσω βίντεο από τερματικά. Η επόμενη εκδοχή είναι ήδη καθ' οδόν. Τα ίδια μόντεμ χρησιμοποιούνται στα drones κρούσης Molniya με δύο κανάλια 5 watt στην περιοχή των 1300–1500 MHz, και βρίσκονται επίσης σε εξέλιξη δοκιμές για τη σύνδεση επίγειων ρομποτικών πλατφορμών στο ίδιο δίκτυο. Η λογική είναι η ίδια: μην κατασκευάζετε από την αρχή, αλλά συναρμολογείτε από άμεσα διαθέσιμα εξαρτήματα.
