Τακτικά φορτηγά της Νότιας Κορέας για να αποκτήσουν βελτιωμένες κεραίες δορυφορικής επικοινωνίας ESA OTM Omega2 της Global Konet . Οι δικές μας αναβαθμισμένες δορυφορικές επικοινωνίες που είναι Υπουργέ Νίκο Δένδια;

Η Global Konet υπέγραψε σύμβαση για την αναβάθμιση φορτηγών του Κορεατικού Ναυτικού με κεραίες ESA

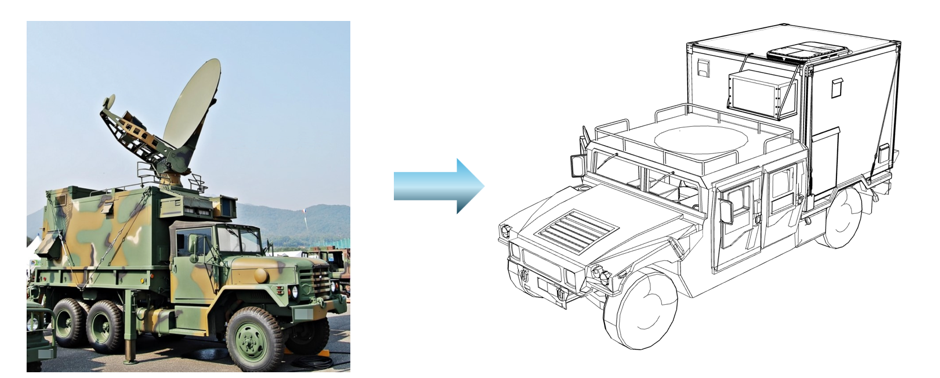

Οι δικές μας αναβαθμισμένες δορυφορικές επικοινωνίες που είναι Υπουργέ Νίκο Δένδια; Η Global Konet έχει συνάψει σύμβαση για τη βελτίωση των κινητών δορυφορικών οχημάτων του ναυτικού της Κορέας—αυτές οι κεραίες βασίζονται σε φορτηγά τακτικής που είναι εξοπλισμένα με τερματικά SATCOM σε κοντέινερ εκτός από κεραίες πιάτων.

Το υπάρχον δορυφορικό σύστημα του Πολεμικού Ναυτικού στα τακτικά φορτηγά χρησιμοποίησε μια κεραία 2,4 μέτρων, πιάτου, ζώνης X για τακτικά εμπορευματοκιβώτια σε επιχειρησιακές περιοχές και απαιτούσαν περισσότερο από μία ώρα χρόνο προετοιμασίας υπηρεσίας μετά τη μετακίνησή τους σε επιχειρησιακές τοποθεσίες.

https://www.youtube.com/watch?v=Iok8gP8n9qg

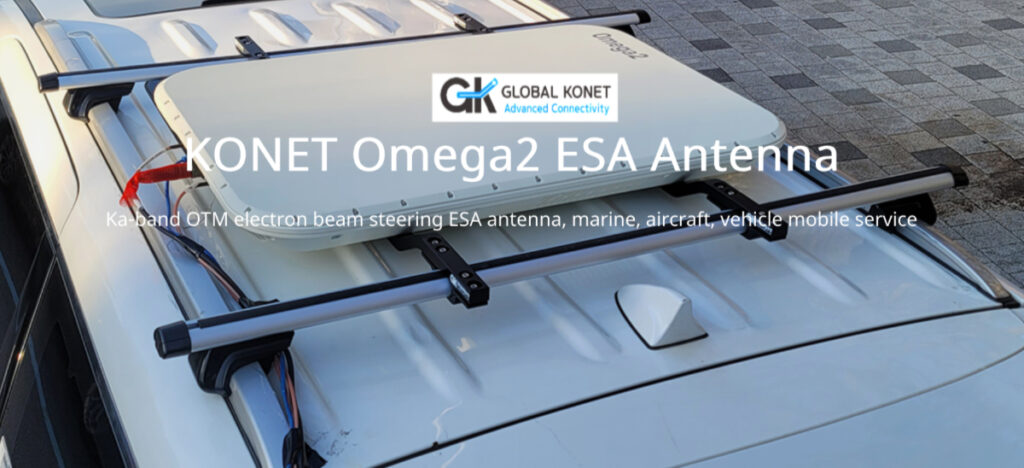

Με αυτή την αναβάθμιση, ο στρατός θα αξιοποιήσει το δίκτυο επικοινωνιών Ka-band του νέου δορυφόρου Anasis II που θα επιτρέψει την ταχύτερη επικοινωνία. Η μετάβαση στην κεραία επίπεδης οθόνης ESA OTM (On-The-Move) Omega2 της Global Konet επιτρέπει την ενεργοποίηση της υπηρεσίας εντός 10 λεπτών και παρέχει υπηρεσίες εν κινήσει.

Επιπλέον, η προηγούμενη κεραία πιάτων flyway ζύγιζε 120 κιλά και απαιτούσε διάφορα εξαρτήματα, όπως TWTA, LNA καθώς και μετατροπείς ενδιάμεσης συχνότητας. Αντίθετα, η κεραία Omega2 ζυγίζει 26 κιλά, με όλα ενσωματωμένα, με αποτέλεσμα πιο συμπαγή σχεδιασμό και μείωση του κόστους υλοποίησης κατά το ένα τρίτο.

Τα πλεονεκτήματα αυτού του συστήματος KONET OTM περιλαμβάνουν τη δυνατότητα διαφυγής από επιχειρησιακές περιοχές εντός 10 λεπτών, σε σύγκριση με αρκετές ώρες που απαιτούνταν για το προηγούμενο σύστημα κεραίας πιάτων, το οποίο ήταν ευάλωτο στην έκθεση του εχθρού κατά τη διάρκεια της δορυφορικής υπηρεσίας. Το σύστημα Global Konet επιτρέπει την ταχεία αποφυγή από επιθέσεις πυραύλων, αυτοκινούμενων πυροβολικών και drone.

Ο αντιπρόεδρος της Global Konet, Jeong Kyusun, δήλωσε: «Η αναβάθμιση του τακτικού φορτηγού του Ναυτικού του Ναυτικού με την κεραία OTM ESA επίπεδης οθόνης όχι μόνο βελτιώνει την κεραία KONET Omega2 αλλά αντικαθιστά επίσης το σύστημα επικοινωνίας ζώνης X με ένα σύστημα επικοινωνίας ζώνης KA. Αυτό το έργο με το κλειδί στο χέρι, που περιλαμβάνει τη μετασκευή τακτικών φορτηγών και την εγκατάσταση εγκαταστάσεων κεραίας, έχει αναγνωριστεί για την τεχνολογική του ικανότητα και αξιοπιστία».

http://gkesa.com/Omega2

Το Omega2 ESA στη ζώνη KA 17,5 GHz ~ 31 GHz έχει πολύ μικρό μήκος κύματος. Το μικρό μήκος κύματος απαιτεί υψηλή ακρίβεια στο σχεδιασμό και την κατασκευή στοιχείων κεραίας. Ακόμη και ελαφρά κατασκευαστικά σφάλματα μπορούν να επηρεάσουν σημαντικά την απόδοση. Η κεραία Omega2 είναι μια κεραία με συστοιχία φάσης ικανή να παρέχει σταθερή υπηρεσία σε μια συμπαγή δομή. [Λόγοι για τις προκλήσεις στην ανάπτυξη κεραιών KA Band ESA ] Καθώς αυξάνεται η συχνότητα, η απώλεια διαδρομής σήματος γίνεται μεγαλύτερη. Για να αντισταθμιστεί αυτό, απαιτείται εξοπλισμός μετάδοσης και λήψης με υψηλή ισχύ και ευαισθησία, γεγονός που αυξάνει την τεχνική πολυπλοκότητα και το κόστος.

Οι υψηλές συχνότητες απαιτούν υλικά υψηλής απόδοσης με χαμηλή αγωγιμότητα και διηλεκτρικές απώλειες. Αυτά τα υλικά είναι ακριβά και δύσκολα στην επεξεργασία.

Οι κεραίες ESA μπάντας KA απαιτούν ωραία σχέδια και ακριβή συναρμολόγηση. Αυτό απαιτεί προηγμένες τεχνικές και εξοπλισμό κατασκευής και η ελαχιστοποίηση των ελαττωμάτων στη διαδικασία παραγωγής είναι ζωτικής σημασίας.

Απαιτείται αποτελεσματική θερμική διαχείριση για τη διαχείριση της θερμότητας που παράγεται κατά την επεξεργασία του σήματος. Η θερμική διαχείριση είναι ζωτικής σημασίας για τη διατήρηση της απόδοσης και της μακροζωίας της κεραίας. Ένα εξελιγμένο σύστημα διαχείρισης θερμότητας είναι απαραίτητο για την αποτελεσματική διάχυση της θερμότητας στις υψηλές συχνότητες.

Στη ζώνη KA, οι αλγόριθμοι επεξεργασίας σήματος και διαμόρφωσης δέσμης πρέπει να είναι εξαιρετικά εξελιγμένοι. Αυτό απαιτεί επεξεργαστές υψηλής απόδοσης και προηγμένο λογισμικό, αυξάνοντας την πολυπλοκότητα και το κόστος ανάπτυξης.

Κεραία ESA Full-Duplex Ταυτόχρονη μετάδοση και λήψη Η κεραία Omega2 ESA χρησιμοποιεί full-duplex για ταυτόχρονη μετάδοση και λήψη, μεγιστοποιώντας την απόδοση δεδομένων. Αυτό εξαλείφει τις καθυστερήσεις μεταξύ μετάδοσης και λήψης δεδομένων και αυξάνει την αποτελεσματικότητα του εύρους ζώνης στις αμφίδρομες επικοινωνίες. Η δυνατότητα ταυτόχρονης μετάδοσης και λήψης επιτρέπει την ταχύτερη επεξεργασία περισσότερων δεδομένων. Αυτό είναι ιδιαίτερα πλεονεκτικό για επικοινωνίες δεδομένων υψηλής χωρητικότητας, όπως Internet υψηλής ταχύτητας, ροή σε πραγματικό χρόνο και μετάδοση βίντεο υψηλής ανάλυσης. Οι κεραίες Full-duplex ESA είναι εξαιρετικά συμβατές με τεχνολογίες επικοινωνιών επόμενης γενιάς όπως το 5G και το 6G. Αυτές οι τεχνολογίες απαιτούν μετάδοση δεδομένων υψηλής ταχύτητας και χαμηλή καθυστέρηση, καθιστώντας τη λειτουργία full-duplex απαραίτητη.

Εξαιρετική απόδοση κεραίας Alpha OTM με γρήγορη ταχύτητα μεταγωγής δέσμης Χρόνος μεταγωγής Pol : <0,5 ms

Χρόνος μεταγωγής δορυφόρου: ≤0,3ms

Η γρήγορη ταχύτητα εναλλαγής δέσμης επιτρέπει στους δορυφόρους να παρακολουθούν και να επικοινωνούν αξιόπιστα σε πραγματικό χρόνο με χρήστες δορυφόρων ή σταθμούς βάσης που κινούνται γρήγορα σε χαμηλή τροχιά. Αυτό είναι ιδιαίτερα πλεονεκτικό για την επικοινωνία με κινούμενα αεροσκάφη, πλοία και οχήματα.

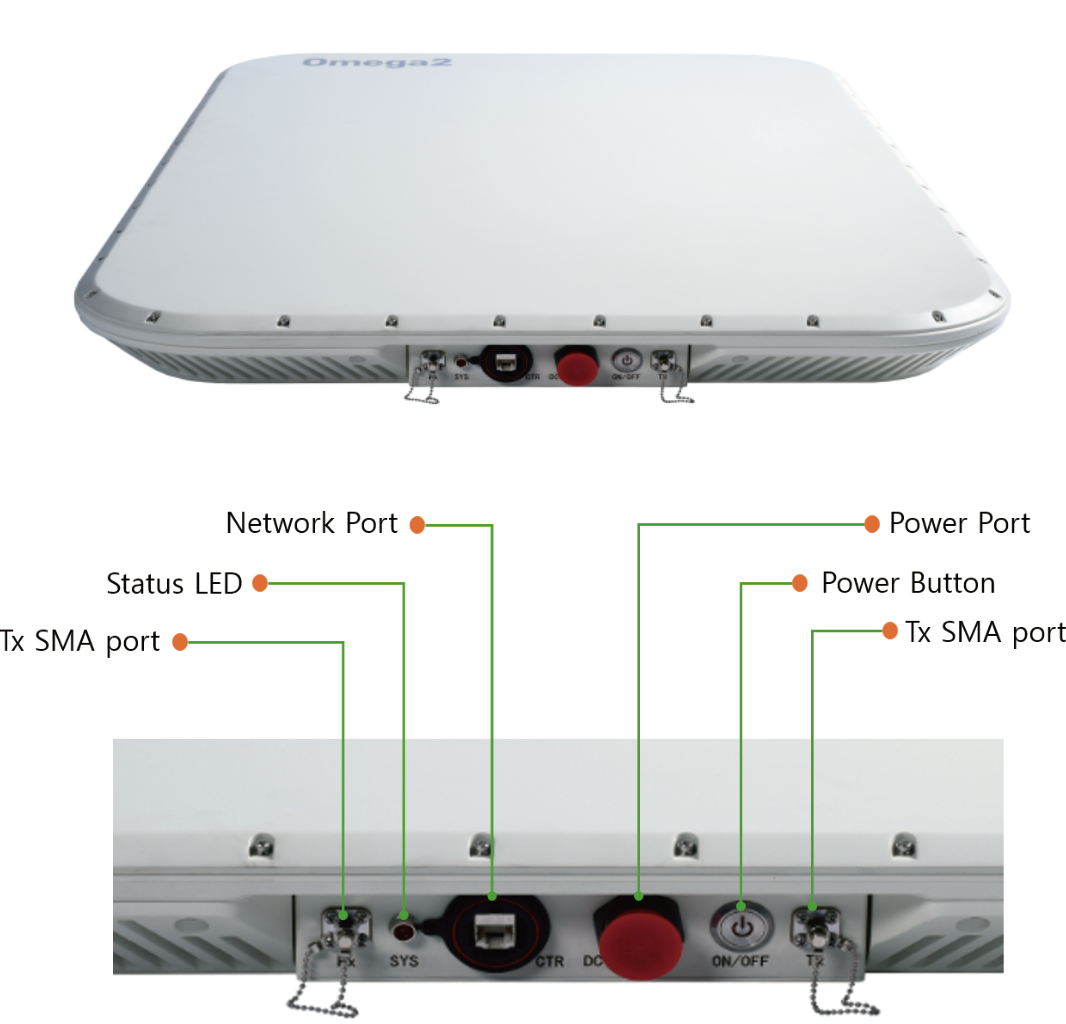

Παρέχεται ενσωματωμένη πλακέτα μόντεμ και εξωτερική θύρα GPS.

Η κεραία GK ESA υποστηρίζει προσαρμοσμένη παραγωγή για πελάτες.

Μπορεί να ενσωματώσει μόντεμ όπως χρειάζεται και υποστηρίζει μόντεμ IQ200, Gilat, UHP, THISS. Επιπλέον, εάν χρησιμοποιείται εξωτερικό GPS, μπορεί να παρέχεται μια ξεχωριστή θύρα GPS εξωτερικά.

Ηλεκτρονικά κατευθυνόμενα δοκάρια χωρίς τη χρήση παραδοσιακών μηχανικών κινητήρων

Χωρίς μηχανικούς κινητήρες, οι κεραίες ESA δεν έχουν κινούμενα μέρη, αποφεύγοντας μηχανικά προβλήματα όπως φθορά, αστοχία και συντήρηση. Αυτό βελτιώνει σημαντικά την αξιοπιστία και τη διάρκεια ζωής της κεραίας.

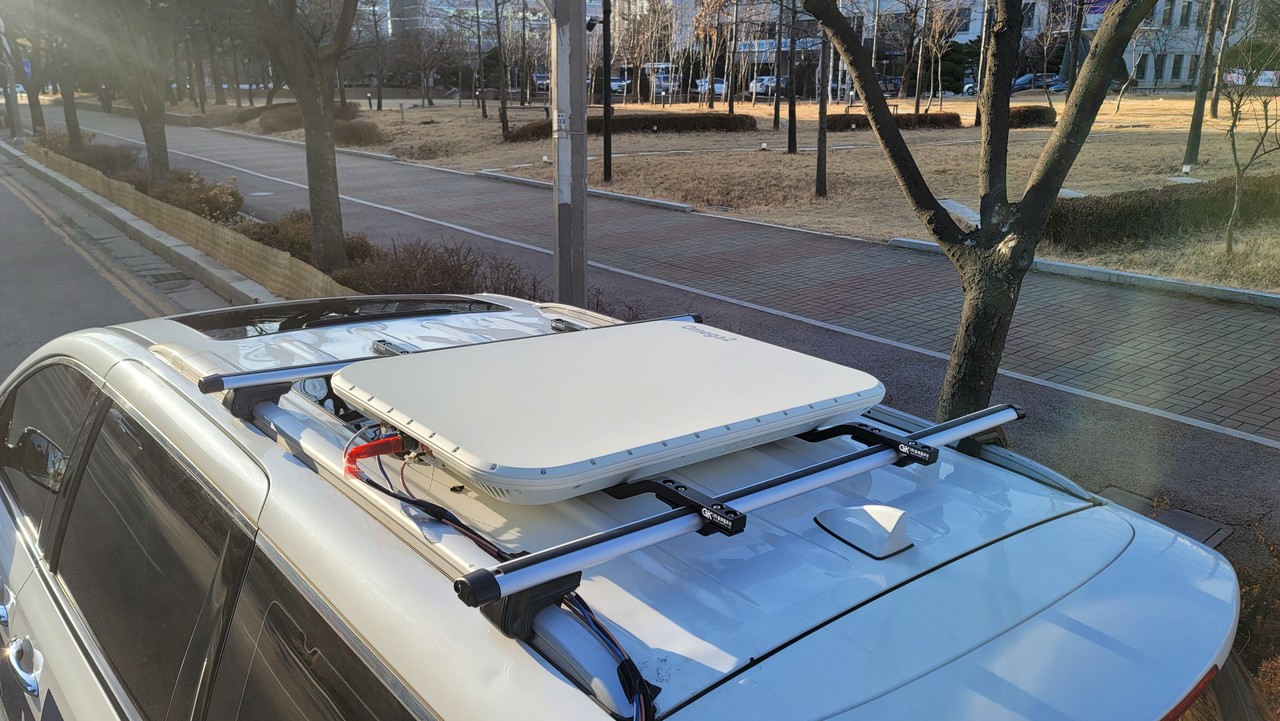

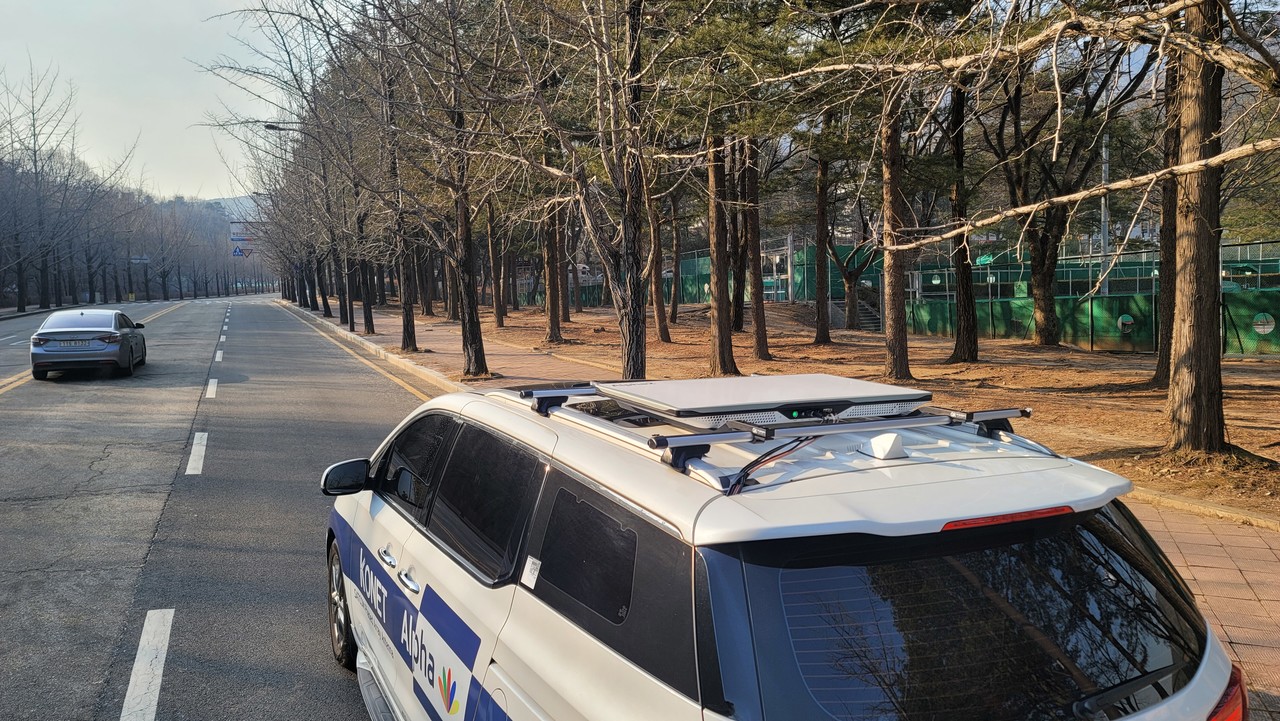

Ήδη, το POC έχει εκτελεστεί στη Μέση Ανατολή και τη Νοτιοανατολική Ασία και μπορεί να παρέχει απόδοση TX 40Mbps, RX 100Mbps. Παρέχει σταθερή λειτουργία OTM εν κινήσει.

ΣΧΕΤΙΚΟΙ ΠΟΡΟΙ

ΦΥΛΛΑ ΠΡΟΪΟΝΤΩΝ είναι οι άλλες δορυφορικές κεραίες της εταιρίας.

Κεραία Alpha2

Κεραία Alpha2 Jumbo

Κεραία Alpha2

Κεραία Mini

Nabi Antenna

Nova Antenna

Κεραία Omega2

Αεροδιαστημική κεραία

Τερματικό GU24

Τερματικό GA24

Κεραία QFPA50

ΒΙΝΤΕΟ

Επίδειξη κεραίας ESA OTM Αναπαραγωγή βίντεο

https://www.youtube.com/watch?v=ed_WVGaMDtU

2023 Δορυφορική Έκθεση Ουάσιγκτον στις ΗΠΑ Αναπαραγωγή βίντεο

https://www.youtube.com/watch?v=bejB9s7ysgo

2023 Έκθεση ΤΠΕ Σιγκαπούρης Αναπαραγωγή βίντεο

https://www.youtube.com/watch?v=eKpKJ_MHqaI

Προδιαγραφές συχνότητας κεραίας

Απόδοση μετάδοσης/λήψης μυρμηγκιού (ऐन्टेना प्रेषण/प्राप्ति प्रदर््)

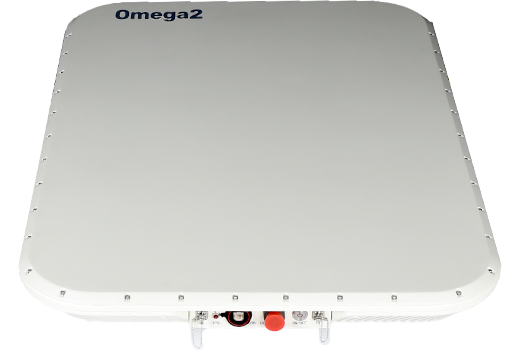

• Μοντέλο : Konet Omega2 (GA450)

• Satellite Band : Extend Ka Band

• Εύρος συχνοτήτων : TX : 27,50 ~ 31,00 Ghz

RX: 17,50 ~ 21,20 Ghz

• LO : TX: 28/29GHz

RX: 16,25/17,25/18,25/19,25/20,25 GHz

• EIRP (τυπικό): ≥ 54,3dBW @0º@29,25Ghz

• G/T (τυπικό): ≥ 13,2dB/K @0º@19,45Ghz

• Vehicle Service : Ανοίξτε την Υποστήριξη AMIP

• Ναυτιλιακή υπηρεσία: Ανοίξτε την υποστήριξη AMIP

• Σέρβις οχημάτων: Υποστήριξη OTM(Open AMIP).

• Ναυτική υπηρεσία : Υποστήριξη OTM (Open AMIP).

• Sat Modem : Ενσωματωμένο μόντεμ (IQ200, UHP, Gilat) ή εξωτερικό

• GPS : Επιλογή χρήσης εξωτερικού GPS

Ant Electronic Beam Tracking

Περιβαλλοντική απόδοση μυρμηγκιών (एंटीना पर्यावरण प्रदर्शन)

• Εύρος σάρωσης : Αζιμούθιο : 0° ~ 360° , υψόμετρο 20° ~ 90°

• Πόλωση : LHCP/RHCP Pol ή Linear H/V

• Cross Polarization : asix ratio ≤ 110@90°

• Χρόνος εναλλαγής Pol : < 0,5 ms

• Χρόνος εναλλαγής δέσμης : ≤ 0,3ms

• Αρχική δυναμική λήψη δορυφόρου: ≤ 3 λεπτά

• ΜΕΓΙΣΤΗ Ισχύς: 28V(19V ~ 31V) @≤ 650W

• Βάρος: ≤ 26 kg (57,3 lbs)

• Διάσταση : 1000 x 700 x 75 mm (39,37 x 27,56 x 2,95 ίντσες)

• Θερμοκρασία λειτουργίας : -40℃ ~ + 55℃

Αρκετά καλές προδιαγραφές κατάλληλες για της δικές μας ανάγκες και δεν παρεμβάλονται από τα συστήματα ηλεκτρονικού πολέμου της Τουρκίας.
