Γράφει ο Γεώργιος Δικαίος.

Είχα και έχω αναρτήσει δεκάδες άρθρα, με την βελτίωση οπλισμού και όλες τις επιλογές τοποθέτησης αντιαεροπορικών πυραύλων στις LCS FREEDOM. Δεν άρεσαν στο ΠΝ και στο ΥΠΕΘΑ γιατί με ελάχιστο κόστος, θα ήταν καλύτερες από τις Γαλλικές κορβέτες Gowind που μας ζητούσαν οι Γάλλοι 700 εκατομμύρια ευρώ για την κάθε μια.

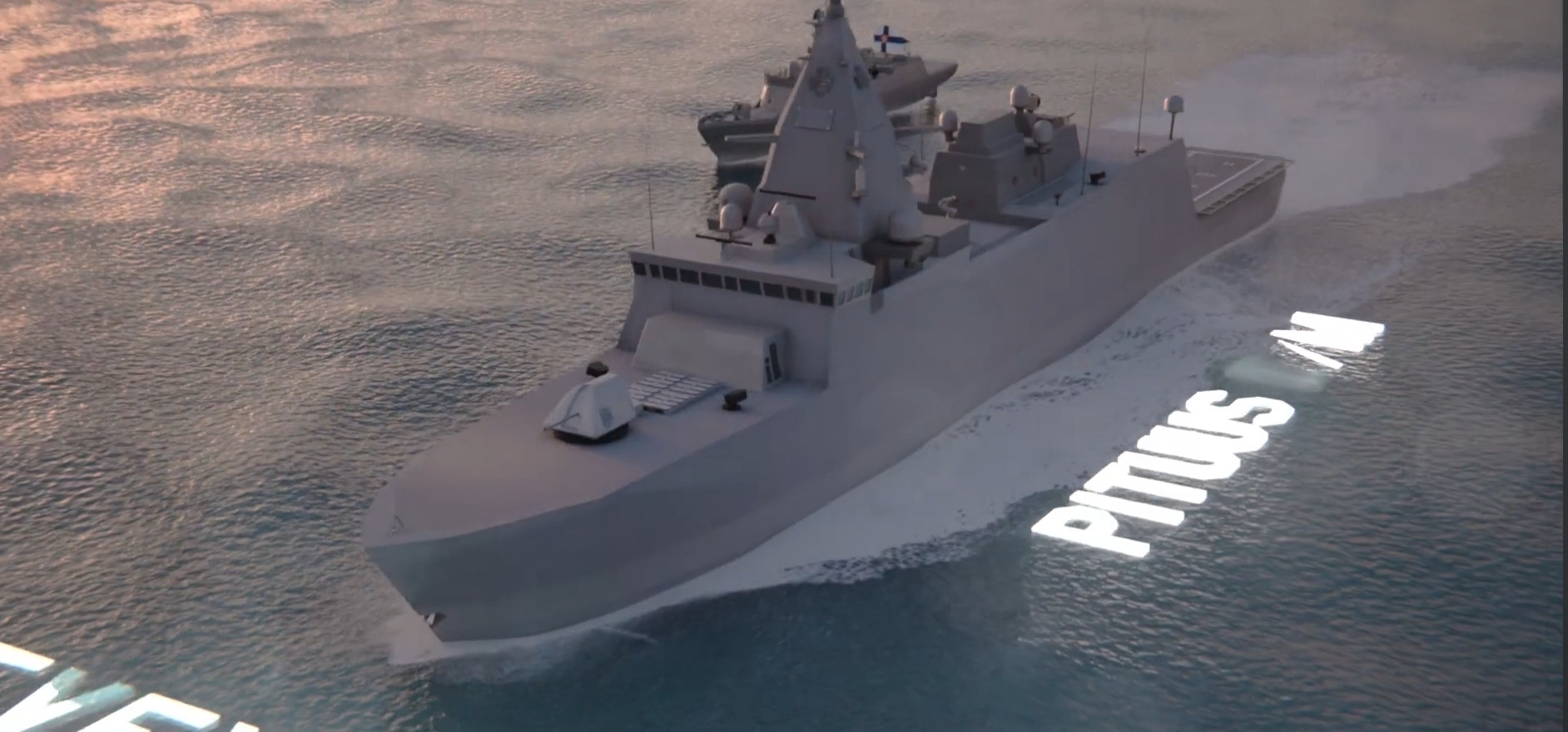

Ανέφερα την λύση των κορβετών της Φιλανδίας Pohjanmaa που στην πράξη είναι μικρές φρεγάτες με 117 μέτρα μήκος και υπάρχει πρόβλεψη στο σχέδιο του πλοίου, να μπορεί να πάρει συνολικά 4 VLS MK-41 στην πλώρη. Μια αξιόλογη σχεδίαση με 4 FACE RADAR & SEA GIRAFFE -1Χ, ενώ οι κορβέτες Gowind έχουν μόνο ένα περιστρεφόμενο ραντάρ και μόνο 16 MICA VL με πολύ ακριβότερο κόστος. Το ραντάρ στην Χ Band είναι απαραίτητο για την ανίχνευση των σύγχρονων απειλών με χαμηλό ίχνος στην επιφάνεια της θάλασσας, αλλά ούτε οι πανάκριβες φρεγάτες FDI HN δεν έχουν!

Έγραψα 7 άρθρα για την αναβάθμιση των φρεγατών ΜΕΚΟ, αναλύοντας όλες τις πιθανές λύσεις εκσυγχρονισμού και ακόμα έτσι τις έχουμε και τις στείλαμε στον κόλπο του Άντεν χωρίς να τους βάλουμε ένα οπλικό σύστημα ανίχνευσης και αντιμετώπισης UAV, Drone, USV.

Βελτιώσεις και συστήματα που μπορούν να μπουν άμεσα στα πλοία του πολεμικού μας ναυτικού.

https://hellenicdefencenet.blogspot.com/2023/11/httpswwwhensoldtnetfileadminprocessede8.html

Είναι γνωστή σε όλους μας η παλαιότητα των πολεμικών μας πλοίων. Χρειαζόμαστε άμεση κάλυψη των αναγκών του στόλου μας από τον κίνδυνο των drones, των περιπλανώμενων απειλών, των USV, UAV και την βελτίωση της άμυνας τους.

Η αναβάθμιση των φρεγατών ΜΕΚΟ. Τα ραντάρ NS-50, NS-100 & NS-200 και οι εμβέλειες τους σε συνθήκες παρεμβολών και υψηλού κυματισμού

https://hellenicdefencenet.blogspot.com/2024/05/ns-50-ns-100-ns-200_15.html

Ραντάρ, πυροβόλα και πύραυλοι, χαμηλού κόστους με δυνατότητες άμεσης τοποθέτησης.

Ραντάρ 2 SPEXER 2000 3D MkIII Εμβέλεια 40 χιλιόμετρα, δυνατότητα άμεσης διασύνδεσης χωρίς να χρειάζεσαι το CMS του πλοίου

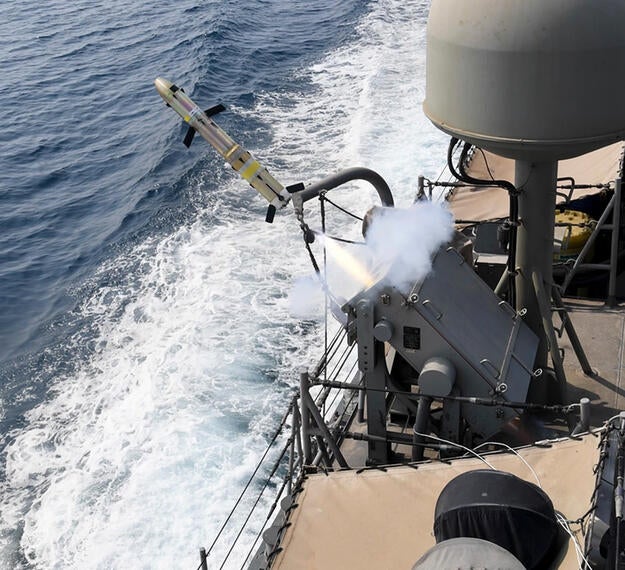

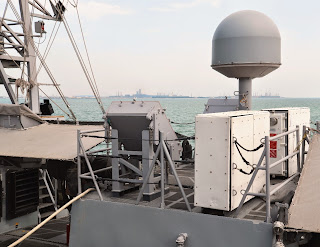

Πύραυλοι 4 εκτοξευτές πυραύλων GRIFFIN.

Το Griffin's Battle Management System (BMS) χρησιμοποιεί έναν ανθεκτικό φορητό υπολογιστή "Toughbook" και λειτουργεί από τη γέφυρα. Το BMS – το οποίο συνδέεται με το σύστημα υπολογιστή του πλοίου και αντλεί πληροφορίες θέσης από το GPS του πλοίου – παρουσιάζει τις εικόνες στόχου από τον αισθητήρα κάμερας Bright Star EO/IR που είναι τοποθετημένος στον ιστό. Το σύστημα κλειδώνει και παρακολουθεί τον στόχο, τον χτυπά και στη συνέχεια ξεκινά την ακολουθία βολής. Εναλλακτικά μπορείς να χρησιμοποιήσεις την κάμερα του πυροβόλου ή το ραντάρ.

Το Mark 60 GMS αποτελείται από τα ακόλουθα στοιχεία συστήματος: Mark 4 σύστημα διαχείρισης μάχης (BMS), 2 Mark 208 griffin launcher module, AN/SSQ-133 BRITE Star II EO/IR, LRF and LD αισθητήρας και το BGM-176B Griffin B όλα –πάνω και τα βλήματα (AUR).

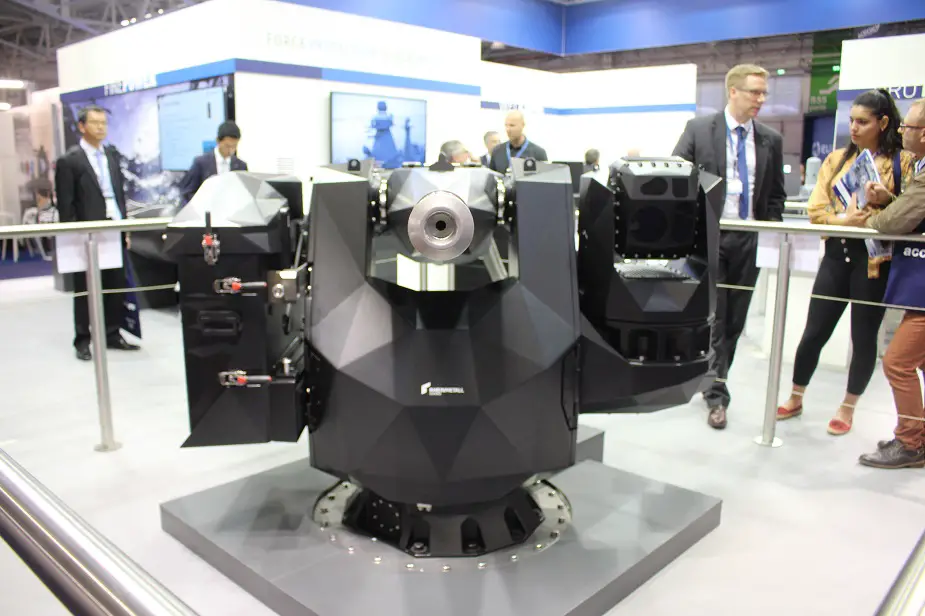

2 Πυροβόλα SEA SNAKE των 30 χιλιοστών. Είναι το πυροβόλο με το καλύτερο ενσωματωμένο οπτικό-ηλεκτρονικό σύστημα ελέγχου πυρός και μπορούν να συνδεθούν άμεσα με τα ραντάρ SPEXER 2000 3D MkIII.

Μπορούν να τοποθετηθούν αντιαεροπορικοί πύραυλοι στης LCS;

https://hellenicdefencenet.blogspot.com/2023/08/lcs_28.html

Κόστος αγοράς και τοποθέτησης του κάθε ενός συστήματος με 2 ραντάρ SPEXER 2000 3D MkIII, δυο πυροβόλα SEA SNAKE των 30 χιλιοστών, 2 συστήματα Mark 60 GMS με 2 Mark 208 griffin launcher module, έκαστο 8 πύραυλοι BGM-176B Griffin B, 15 εκατομμύρια ευρώ και δυνατότητα τοποθέτησης πυραύλων Stinger SAM.

Δεν εξετάζω αν μου αρέσει να πάρουμε της LCS, αλλά τι μπορούμε να κάνουμε για να της βελτιώσουμε με όσο το δυνατόν λιγότερα χρήματα!

https://hellenicdefencenet.blogspot.com/2023/07/lcs_18.html

Όλες μας οι φρεγάτες ΜΕΚΟ και S έχουν τους απαιτούμενους χώρους για να τοποθετηθούν. Ήταν πολλα τα 15 εκατομμύρια ευρώ για την κάθε μια φρεγάτα μας και δεν μπορούσαμε να τα δώσουμε;

Τοποθέτηση πυραύλων στις φρεγάτες ΜΕΚΟ.

Τοποθέτηση VLS MK-41 στης LCS. Κόστος, απαιτούμενος εξοπλισμός, ραντάρ. Ανθυποβρυχιακός πόλεμος.

https://hellenicdefencenet.blogspot.com/2024/01/vls-mk-41-lcs.html

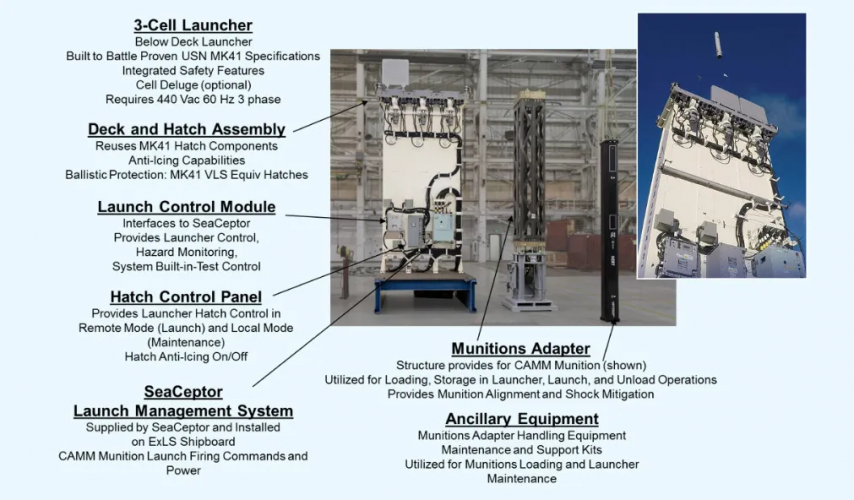

Το 2022 πρότεινα την τοποθέτηση 2 VLS ExLS στις φρεγάτες ΜΕΚΟ. Θα μπορούσαν να μπουν στα πλάγια του πλοίο μεταξύ RIB, καπνοδόχου και πόρτας εξόδου. Ζήτησα να μου δώσουν άδεια να πάω σε μια φρεγάτα και να μετρήσω για να είμαι 100% βέβαιος πως μπορούν να τοποθετηθούν εκεί και μου το αρνήθηκαν. Τα VLS ExLS δεν έχουν καμία σχέση με τα ΜΚ-41 και με άλλης σχεδίασης VLS και μπορούν να τοποθετηθούν παντού στο πλοίο πανεύκολα.

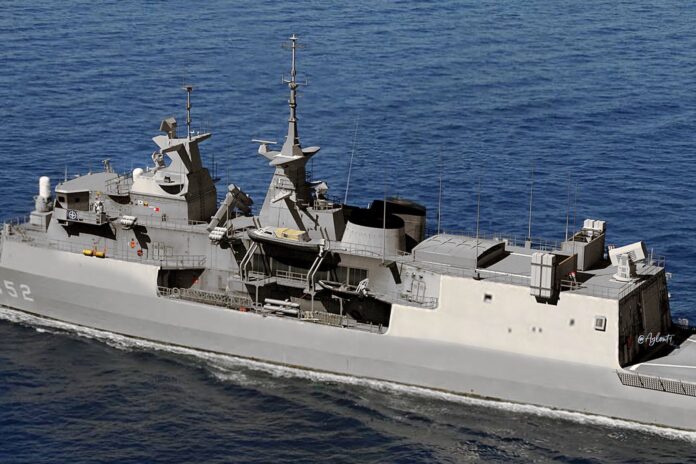

Η εταιρεία Diehl Defence μας πρότεινε την τοποθέτηση 8+8 πυραύλων IRIS-T SLM στις ΜΕΚΟ. Μια φρεγάτα ΜΕΚΟ θα είχε 16 πυραύλους ESSM με εμβέλεια 50 χιλιομέτρων & 16 IRIS-T SLM με εμβέλεια 40 χιλιομέτρων με αύξηση της δυνατότητας καθοδήγησης πυραύλων από 2 σε 8. Δυο πυραύλους ESSM II ή 4 ESSM II αν κάναμε την αναβάθμιση με τα ηλεκτρονικά συστήματα της SAAB με τα FCR CEROS! (Εμείς όμως θέλουμε να βάλουμε STIR 1.2 που κατευθύνουν έναν μόνο πύραυλο ESSM II και όχι CEROS που κατευθύνουν 2 ESSM II και έναν πύραυλο HARPOON και επιμένουμε σε αυτό) και 6-8 πυραύλους IRIS-T SLM. Δηλαδή μια φρεγάτα ΜΕΚΟ θα είχε καλύτερες δυνατότητες εκτόξευσης πυραύλων και καθοδήγησης από τις FDI HN!

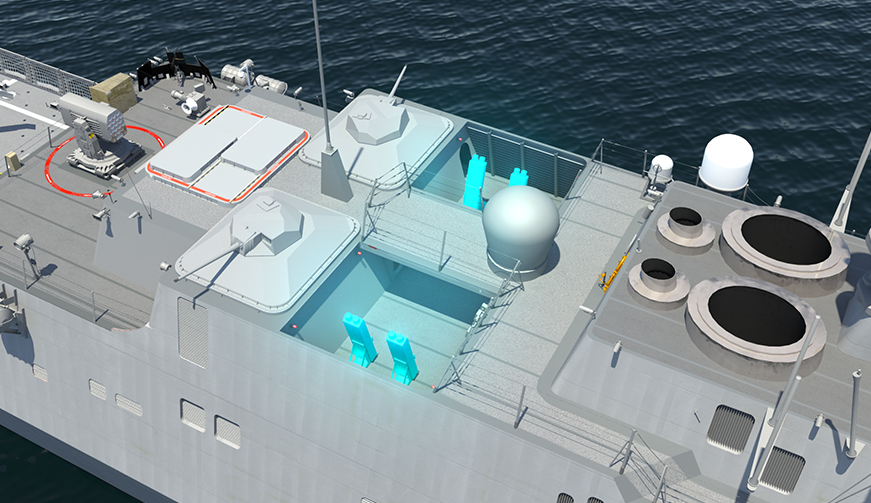

Την ίδια λύση πρότεινα και εγώ για τις LCS FREEDOM με την τοποθέτηση των δυο εκτοξευτών IRIS-T SLM στην θέση των πυραύλων NULKA. Το μόνο που χρειαζόντουσαν οι LCS ήταν αλλαγή στο ραντάρ με το νέο TRS-4D που έχει τοποθετηθεί στις επόμενες εκδόσεις των LCS FREEDOM.

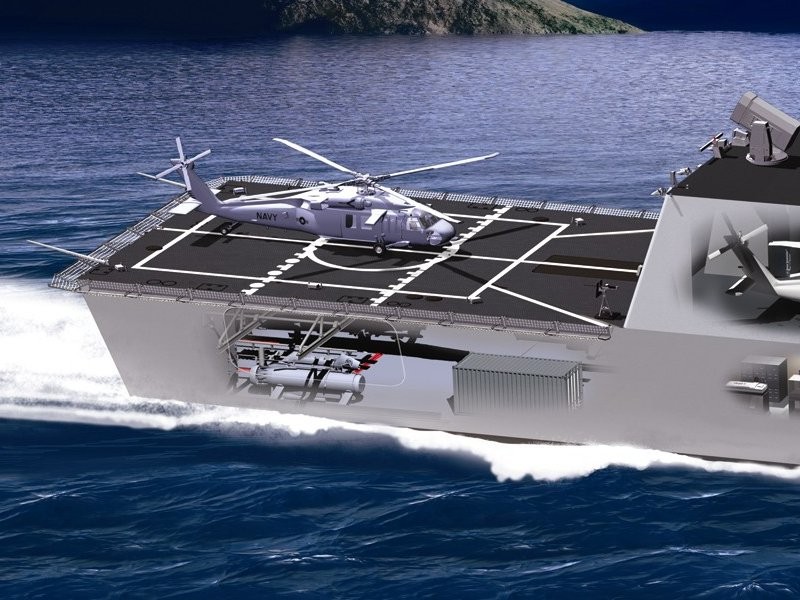

H πιο απλή λύση τοποθέτησης αντιαεροπορικών πυραύλων στις LCS FREEDOM, θα ήταν η τοποθέτηση 2 VLS ExLS εξωτερικά στο ελικοδρόμιο- υπόστεγο στις πόρτες εξόδου που υπάρχουν που θα έμενε καμια. Το ελικοδρόμιο θα μειωνότανε κατά 1,2 μέτρα εκεί, αλλά εμάς αυτό δεν μας ενδιαφέρει. Γιατί ο χώρος επαρκεί για την ταυτόχρονη απογείωση ελικοπτέρου και UAV ελικοπτέρου, εκτός των MQ-8C FIRE SKAUT που έχουν το μεγαλύτερο μέγεθος και έχουν μόνο οι ΗΠΑ.

Η μαχητική ισχύς των LCS και τι μπορεί να προσφέρουν στο ΠΝ! Μέρος πρώτο.

https://hellenicdefencenet.blogspot.com/2023/08/lcs.html

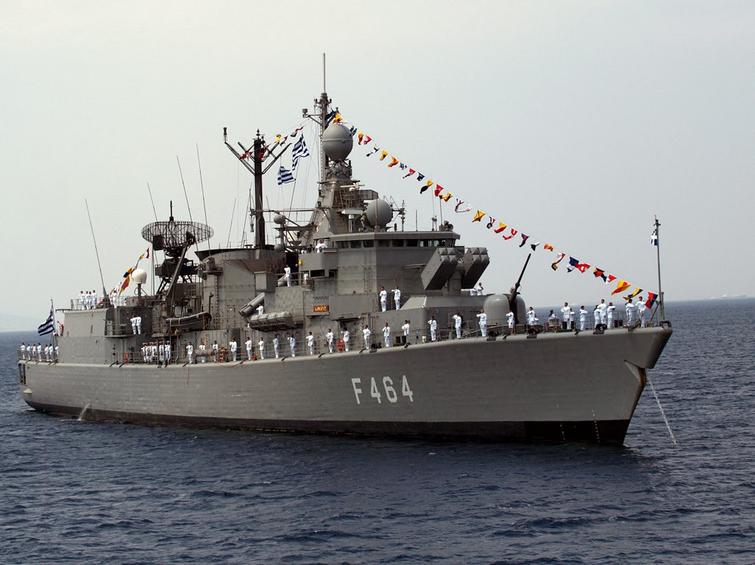

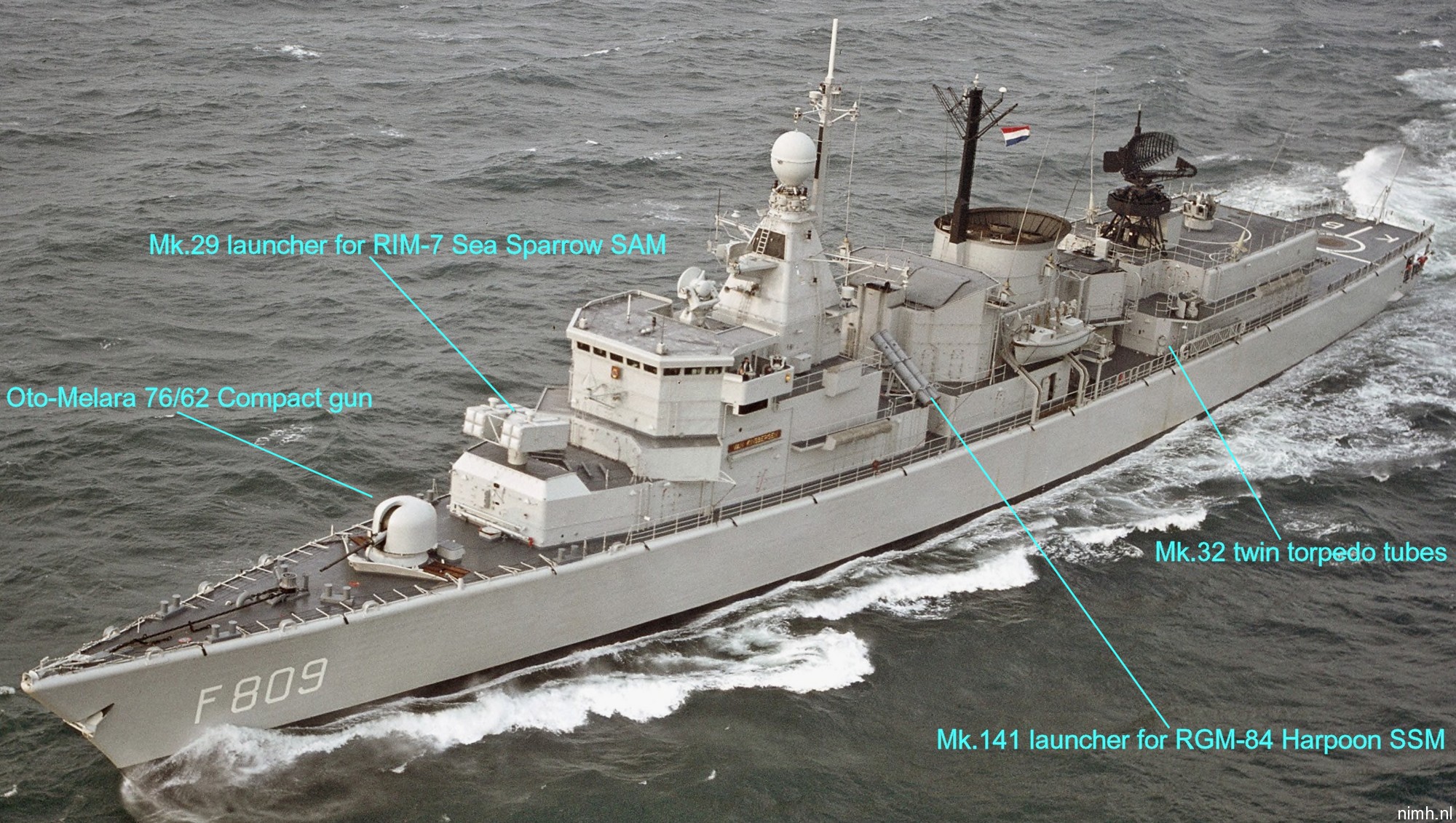

Η τοποθέτηση αντιαεροπορικών πυραύλων στις 6 εκσυγχρονισμένες φρεγάτες S.

Το 2022 πρότεινα την τοποθέτηση 2 VLS ExLS στις φρεγάτες S για βελτίωση της αντιαεροπορικής άμυνας τους. Η τοποθέτηση στις 4 φρεγάτες S των VLS ExLS, θα γινόταν στην θέση που είχαν τοποθετηθεί τα PHALANX στις Έλλη και Λήμνος. Στις φρεγάτες Έλλη και Λήμνος θα γινόταν τοποθέτηση των VLS ExLS σε άλλη θέση, αλλά χρειαζόταν να μετρήσω στο κατάστρωμα για να είμαι 100% για την τοποθέτηση.

Οι εδώ αρμόδιοι δεν ήθελαν να ακούσουν τίποτα από όλα αυτά και τα επαναφέρω πάλι στην επιφάνεια, γιατί ακούστηκε για μικρό εκσυγχρονισμό των φρεγατών S με 35-40 εκατομμύρια η κάθε μια.

Η τοποθέτηση των 2 VLS ExLS στις 6 εκσυγχρονισμένες φρεγάτες S θα τους έδινε ασύγκριτες δυνατότητες με 24 πυραύλους CAMM. Το σημαντικό πλεονέκτημα των vls ExLS, είναι πως μπορείς να μεταδόσεις στοιχεία στα τρία κελιά (αντί για δυο στα MK-41) και να έχεις τρεις πυραύλους έτοιμους για εκτόξευση (δυο στα ΜΚ-41) Θα έχει την δυνατότητα μια φρεγάτα S να έχει 6 πυραύλους CAMM έτοιμους για εκτόξευση και να μπορεί να τους καθοδηγήσει και τους 6 πυραύλους CAMM με τα δυο TPL LINK. Το κάθε TPL Link μεταδίδει στοιχεία σε τρεις πυραύλους CAMM.

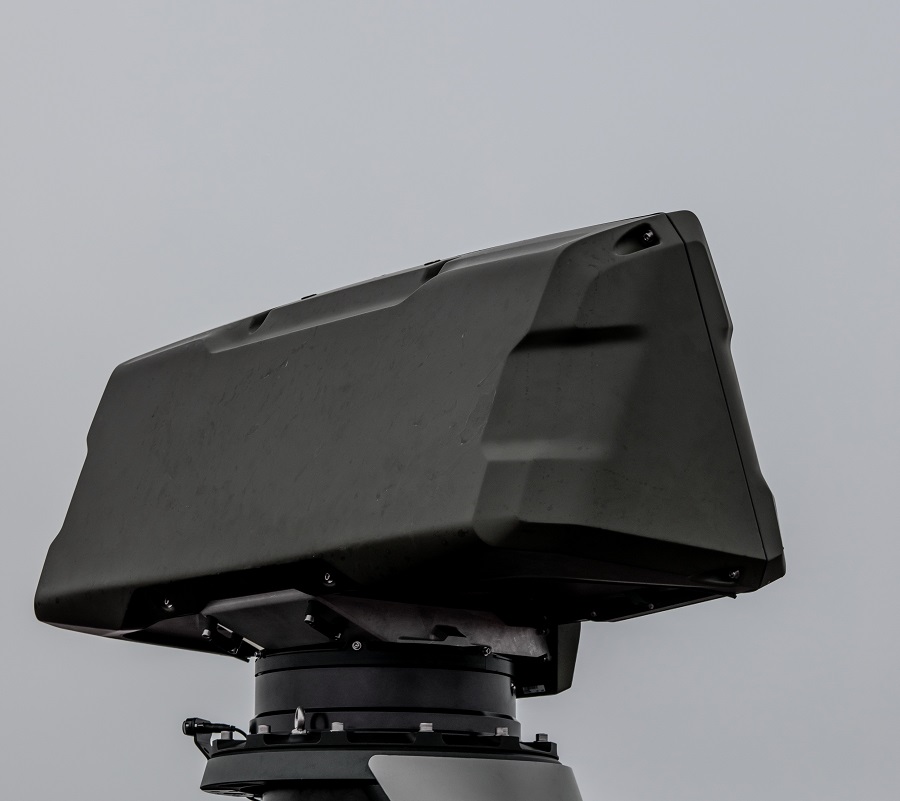

Μια τεράστια βελτίωση εν σχέση με την καθοδήγηση μόνο ενός πυραύλου ΑΙΜ-7P με εμβέλεια 18 χιλιόμετρα εν σχέση με τα 25 χιλιόμετρα των 6 πυραύλων CAMM. Απαιτείται όμως νέο ραντάρ για την μετάδοση στοιχείων στους CAMM/ PTL! Η ποιο φτηνή και κατάλληλη λύση, είναι το ραντάρ SEA GIRAFFE 1X με εμβέλεια 150 χιλιόμετρα και πολύ μικρό βάρος 100 κιλά που μπορεί να τοποθετηθεί παντού. Δεν θα αλλάξουμε τα ραντάρ των φρεγατών, θα παραμείνουν ως έχουν. Η διασύνδεση γίνετε πανεύκολα στο CMS, ίσως όμως απαιτούνται να τοποθετηθούν 3-4 νέες κονσόλες.

Με την τοποθέτηση όλων αυτών είναι εφικτή η κατάργηση του ΜΚ-29 και στην θέση του μπορεί να μπει ένα ναυτικό πυροβόλο των 40 χιλιοστών με εμβέλεια τα 12,5 χιλιόμετρα και καθοδήγηση από το ραντάρ Giraffe-1X. Η βελτίωση της αντιαεροπορικής άμυνας εναντίον USV, UAS, DRONE και στόχων χαμηλής παρατηρητικότητας είναι τεράστια.

Το κόστος της αναβάθμισης.

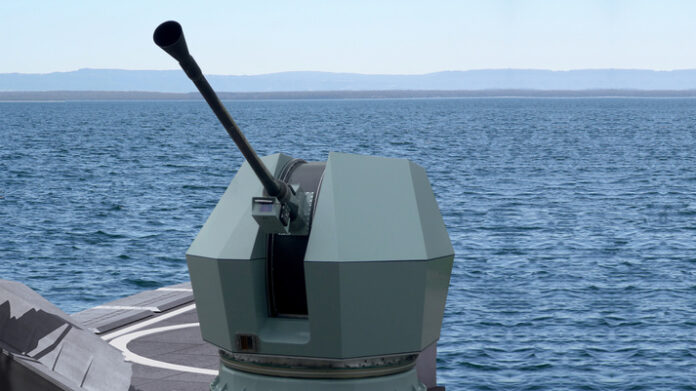

Για την κάθε μια φρεγάτα χρειαζόμαστε ραντάρ SEA GIRAFFE-1X, 2 VLS ExLS, 2 PTL Link, 3-4 κονσόλες, το πυροβόλο των 40 χιλιοστών Bofors 40 Mk4 η τοποθέτηση και η διασύνδεση των συστημάτων. Ο υπολογισμός είναι ελάχιστα πάνω από τα 40 εκατομμύρια ευρώ και συνολικά 250 εκατομμύρια ευρώ θα στοιχίσουν για τις 6 εκσυγχρονισμένες S. Το κόστος της αγοράς 162 πυραύλων CAM ανέρχεται στα 250 εκατομμύρια ευρώ. 144 πύραυλοι CAMM μέσα στα VLS ExLS, 12 CAMM χρειάζονται για της δοκιμές εκτόξευσης καλής λειτουργίας από τα ExLS και 6 ακόμα CAMM.

Το συνολικό κόστος της αναβάθμισης θα μας στοιχίσει 500 εκατομμύρια ευρώ χωρίς εφεδρικούς πυραύλους CAMM. Θα εξετάσουμε τώρα αν μας συμφέρει να το κάνουμε.

Ο χρόνος αναβάθμισης της κάθε μιας φρεγάτας S για την τοποθέτηση και διασύνδεση των συστημάτων είναι ένας μήνας. Ο κανονικός χρόνος είναι τρεις εβδομάδες! Σε έξη μήνες θα είναι και οι 6 φρεγάτες S αναβαθμισμένες και πλήρως μάχιμες.

Με την παραλαβή των τριών φρεγατών FDI HΝ, θα αποσυρθούν άμεσα οι τρεις μη εκσυγχρονισμένες φρεγάτες S και θα κανιβαλιστούν για ανταλλακτικά. Κάθε μια φρεγάτα που θα αποσύρετε, θα κανιβαλίζετε άμεσα για να είναι μάχιμες οι 6 εκσυγχρονισμένες. Θα έχουμε ανταλλακτικά για 3-4 χρόνια μετά την απόσυρση των τριών μη εκσυγχρονισμένων φρεγατών S. Μετά θα πρέπει να κανιβαλίσουμε μια εκσυγχρονισμένη S κλπ.

Όσα υλικά τοποθετούμε σε αυτήν την αναβάθμιση, είναι πανεύκολο να αποσυρθούν μετά και να τοποθετηθούν σε νέα πλοία ή σε υπάρχοντα. Ας υποθέσουμε πως το 2030 θα γίνει πόλεμος με την Τουρκία, θα έχουμε και τις 6 εκσυγχρονισμένες S ετοιμοπόλεμες να πλαισιώσουν της FDI HN και τις ΜΕΚΟ και όσα άλλα πλοία έχουμε. Ας μην ξεχνάμε πως χρειαζόμαστε 16 φρεγάτες για να αντιπαρατεθούμε με την Τουρκία και τόσα προέβλεπε το πλάνο για το ΠΝ.
