ADEX 2025 – Το Hanwha Aerospace LPGW100 δίνει στον εκτοξευτή πυραύλων Chunmoo την ικανότητα να χτυπά κινούμενους στόχους. Οι εκτοξευτές ρουκετετών του Ομίλου Hanwha πύραυλοι LOGIR 70 mm, πυραύλων Biryong (Wyvern) 130 mm που τοποθετούνται σε πλοία και USV

Στην αμυντική έκθεση της Σεούλ, η Hanwha Aerospace παρουσίασε για πρώτη φορά το LPGW100, το οποίο αναπτύσσεται από έναν πύραυλο και μόλις απελευθερωθεί πετάει προς τον στόχο, με το πακέτο αισθητήρων EO/IR να παρέχει ακριβή καθοδήγηση στην τελευταία φάση, επιτρέποντάς του να χτυπήσει τον επιδιωκόμενο στόχο ακόμη και αν αυτός βρίσκεται εν κινήσει. Έχει δοκιμαστεί και η λύση της ανεμοπορίας προς τον στόχο, οι πτέρυγες όμως είναι μικρές και δεν έδιναν μεγάλη εμβέλεια. Αυτή η λύση δοκιμάζεται ακόμα γιατί έχει μεγάλη ταχύτητα πτώσης προς τον στόχο.

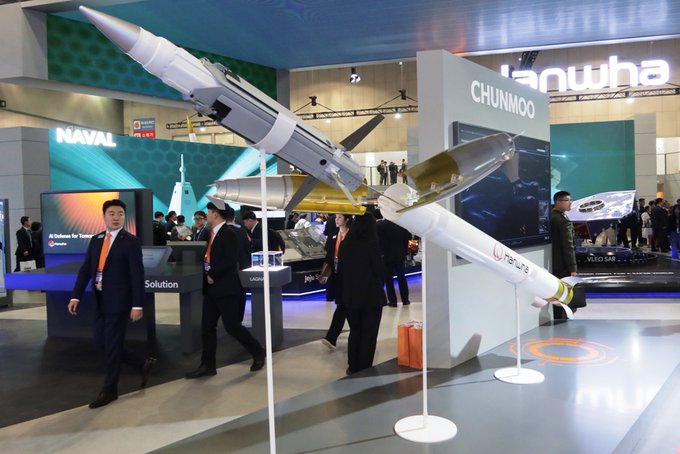

Συνδυάζοντας έναν πύραυλο CGR-80 μαζί με το νεοσχεδιασμένο πυρομαχικό περιπλανώμενης κίνησης, η Hanwha Aerospace στοχεύει στην περαιτέρω διεύρυνση των δυνατοτήτων πολλαπλών εκτοξευτών πυραύλων, προσθέτοντας και αυτή της βολής κινούμενων στόχων με ακρίβεια.

Ο CGR-80 είναι ένας κατευθυνόμενος πύραυλος GNSS/INS διαμετρήματος 239 mm που μπορεί να χτυπήσει στόχους μεταξύ 30 και 80 km και είναι εξοπλισμένος με κεφαλή κατακερματισμού υψηλής εκρηκτικής διείσδυσης. Εκτοξεύεται από ένα εξάσωλο ατσάλι-εξαπλό φορέα ρουκετών εγκατεστημένο στον πολλαπλό εκτοξευτή πυραύλων πολλαπλών διαμετρημάτων, το οποίο δεύτερο ατσάλι- το δεύτερο κομμάτι του εκτοξευτεί μπορεί να εξοπλιστεί με πυραύλους διαφορετικού τύπου και διαμετρήματος. Υπάρχουν εκδόσεις των 70 και 130 χιλιοστών που και αυτά έχουν δυνατότητα αλλαγής κατεύθυνσης και σε ναυτικούς εκτοξευτές.

Μόλις εντοπιστεί ο στόχος, ο πύραυλος εκτοξεύεται με τον συνήθη τρόπο, με πλέγματα που παρέχονται στο σύστημα καθοδήγησης που διασφαλίζουν ότι θα κατευθυνθεί με ακρίβεια προς τον στόχο. Στη νέα έκδοση, ωστόσο, παρέχονται περαιτέρω δεδομένα, η ώρα κατά την οποία ο πύραυλος θα απελευθερώσει το αιωρούμενο πυρομαχικό LPGW100. Εκείνη τη στιγμή το μπροστινό μέρος του πυραύλου θα ανοίξει, οι δύο σφιγκτήρες θα επιβραδύνουν τον πύραυλο λόγω της αυξημένης οπισθέλκουσας, η οποία θα επιτρέψει στο πυρομαχικό που διατηρεί την κινητική του ενέργεια να πετάξει προς τα εμπρός, να αναπτύξει τα φτερά του και να ενεργοποιήσει την έλικα.

Αυτό που δεν αναφέρουν όμως είναι το ύψος της απελευθέρωσης του αιωρούμενου πυρομαχικού και το ύψος λειτουργίας του ηλεκτρικού κινητήρα. Υπάρχουν προβλήματα ακόμα που πρέπει να λυθούν, μπορεί να χτυπήσει πλοία αν και δεν σχεδιάστηκε για αυτό. Αναμένουμε την βελτιωμένη έκδοση και θα δούμε αν προχωρήσει σε μεγάλη παραγωγή. Το καλύτερο περιπλανώμενο πυρομαχικό με εμβέλεια 80 χιλιόμετρα με ηλεκτρικό κινητήρα, είχε βγει σε πρωτότυπο πριν από δέκα χρόνια από την Νότια Κορέα αλλά δεν μπήκε σε παραγωγή.

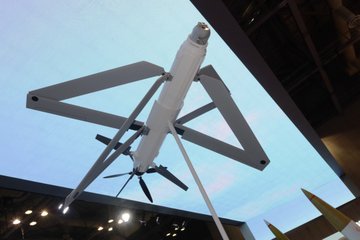

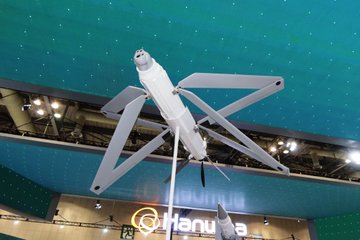

Το LPGW100 έχει σταυροειδή διαμόρφωση πτέρυγας όπου τα φτερά δεν έχουν γωνία 90° μεταξύ τους αλλά περίπου 120°/60°, με κάθε πτέρυγα να αποτελείται από δύο ημι-πτέρυγες αρθρωμένες στο άκρο που αναπτύσσονται μόλις το αιωρούμενο πυρομαχικό εγκαταλείψει τον πύραυλο. Το πίσω σταυροειδές κρημνό διαθέτει κινούμενα ευθύγραμμα πηδάλια, με την πρόωση να παρέχεται από έναν ηλεκτρικό κινητήρα που ενεργοποιεί μια τετράπτυχη έλικα. Στο μπροστινό μέρος βρίσκουμε το πακέτο ηλεκτροοπτικών αισθητήρων εγκατεστημένο σε ένα αντίζυγο, το οποίο αρχικά προστατεύεται από ένα αεροδυναμικό κάλυμμα για να αποφευχθεί η ζημιά όταν τα πυρομαχικά εγκαταλείπουν τον πύραυλο και, πιθανότατα, για να αυξηθεί η εμβέλεια, καθώς ο αεροδυναμικός συντελεστής του αντίζυγου είναι σίγουρα χειρότερος από αυτόν του ίδιου του καλύμματος. Σε αυτή την πρώτη φάση, το LPGW100 θα καθοδηγείται από τη δική του σουίτα πλοήγησης GNSS/INS, ενώ το σύστημα δορυφορικής καθοδήγησης θα είναι εξοπλισμένο με σύστημα anti-jamming/anti-spoofing. Όταν το κάλυμμα απορριφθεί, το οπτικοηλεκτρονικό σύστημα τίθεται σε λειτουργία, συγκρίνει την περιοχή που βρίσκεται πάνω από το αεροπλάνο με εικόνες που έχουν φορτωθεί στη μνήμη του πριν από την πτήση, παρέχοντας έτσι πλοήγηση βασισμένη σε εικόνες (IBN). Στην τελική φάση επίθεσης, η σουίτα EO/IR γίνεται το σύστημα επιλογής για την καθοδήγηση των πυρομαχικών με μέγιστη ακρίβεια στον στόχο, είτε στατικό είτε κινούμενο.

Το πυρομαχικό είναι εξοπλισμένο με σύνδεση δεδομένων SATCOM που επιτρέπει τον επαναπρογραμματισμό του συστήματος κατά την πτήση, σε περίπτωση αλλαγής των δεδομένων του στόχου. Σχεδιασμένο για την αντιμετώπιση θωρακισμένων στόχων, το LPGW100 είναι εξοπλισμένο με μια διαμορφωμένη κεφαλή γόμωσης, προσχηματισμένα θραύσματα που παρέχουν ευελιξία προσθέτοντας μια δευτερεύουσα ικανότητα κατά προσωπικού. Η κεφαλή έχει μάζα 6 kg και διάμετρο 150 mm, με τη συνολική μάζα του πυρομαχικού να είναι περίπου 25 kg. Δεν δόθηκαν δεδομένα διαστάσεων.

Tο σύστημα βρίσκεται επί του παρόντος σε Κριτική Αναθεώρηση Σχεδιασμού. Μεμονωμένα εξαρτήματα έχουν δοκιμαστεί στο εργαστήριο, με την Hanwha Aerospace να εξετάζει τη δοκιμή του LPGW100 ως αυτόνομου συστήματος το 2026, ενώ η δοκιμή ολόκληρου του συστήματος προβλέπεται για το 2027/28. Λαμβάνοντας υπόψη τη μέγιστη εμβέλεια του πυραύλου και αυτή των ηλεκτροκίνητων πυρομαχικών, η συνολική εμβέλεια του συστήματος θα πρέπει να είναι περίπου 100 km.

Υπενθυμίζεται ότι η Hanwha Aerospace και ο Όμιλος WB της Πολωνίας ανακοίνωσαν στο MSPO 2025 ότι δημιουργείται μια κοινή επιχείρηση για την παραγωγή του CGR-80 στην Πολωνία, όπου είναι γνωστό ως Homar-K. Η πλήρης παραγωγική ικανότητα αναμένεται να επιτευχθεί το 2028. Μένει να δούμε πόσο θα ενδιαφέρει και την Πολωνία η περαιτέρω παραλλαγή που παρουσιάστηκε στην ADEX 2025 στη Σεούλ, αλλά σίγουρα θα προσθέσει μια βασική ικανότητα στους εκτοξευτές πυραύλων Chunmoo που αναπτύσσει ο Πολωνικός Στρατός.

Υπήρχαν την δεκατία του 1980 πολλές ιδέες για ναυτικούς εκτοξευτές με ρουκέτες κατευθυνόμενες και μη.

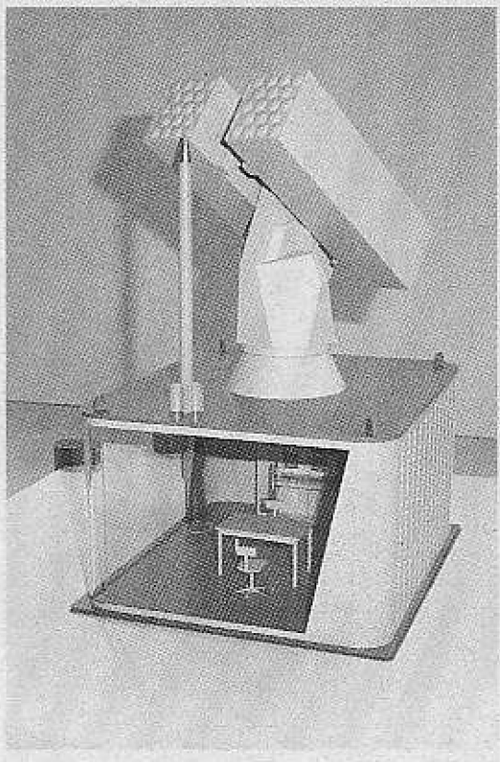

Πρώτα, η "Καταιγίδα" του Creusot-Loire. Πύραυλος διαμετρήματος 160 χιλιοστών.

Εκτέθηκε σε μορφή μοντέλου στη Ναυτική Έκθεση Bourget το 1984 και το 1986 της Γαλλικής Ναυτικής Έκθεσης.

Οι δοκιμές κατασκευής αναμένονταν το 1987 με τις πρώτες βολές εδάφους το 1988.

Το ενδιαφέρον του Γαλλικού Ναυτικού ήταν για την εκτόξευση αντιμέτρων και ηχοσημαντήρων.

Λέγεται ότι ο Lacroix ανέπτυσσε ένα βλήμα φορτίου με υποπυρομαχικά λάμψης.

Παραπομπή: International Defense Review 1/1987.

Πρόσθετες πληροφορίες από τη Γαλλική Ναυτική Έκθεση του 1984, όταν το σύστημα στόχευε στην υποστήριξη αμφίβιων αποβάσεων:

Εκτοξευτής 3,3 τόνων άδειος

Κάθε δοχείο 18 φυσιγγίων 540 κιλά άδειο και 2,5 τόνοι γεμάτο. Κάθε πύραυλος είχε κεφαλή HE 50 κιλών (36 πύραυλοι = 1,8 τόνοι HE)

Εμβέλεια 28 χλμ. με διασπορά 10,3 μιλίων

RoF τουλάχιστον 36 βλήματα/λεπτό

Αναφορά: International Defense Review 1/1985.

Καλύτερη διαθέσιμη σάρωση (έκδοση 1987):

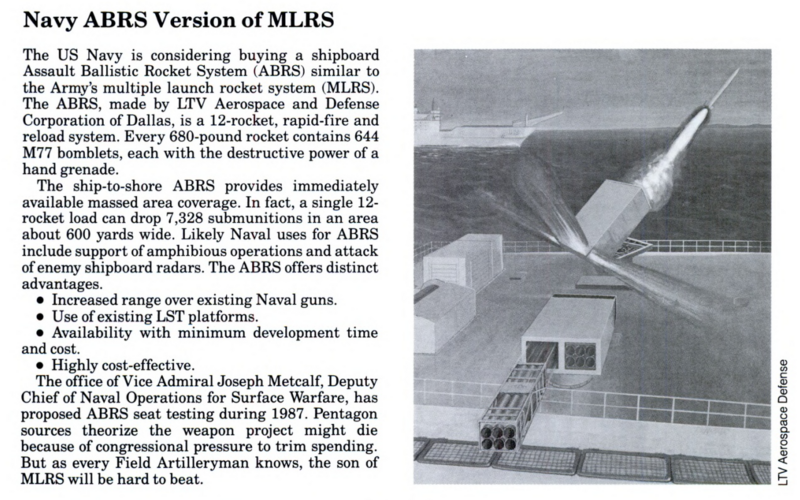

Υπήρχαν σχέδια για την τοποθέτηση MLRS σε πλοία και χρήση των εκτοξευτών για να χτυπάνε από την ξηρά πλοία.

https://maritime.org/doc/launchers/index.php

Εδώ υπάρχουν ορισμένοι εκτοξευτές πυραύλων από την πρώιμη περίοδο του Ψυχρού Πολέμου, συμπεριλαμβανομένου του Mk 107 που δοκιμάστηκε για λίγο στο PT-812, διάφορες προσπάθειες δημιουργίας εκτοξευτών αντιαεροπορικού φράγματος και ο προγραμματισμένος εκτοξευτής Mk 17 Hedgehog με 61 ρουκέτες, βασισμένος σε βάση 5"/38 και προοριζόμενος για την κλάση Dealey.

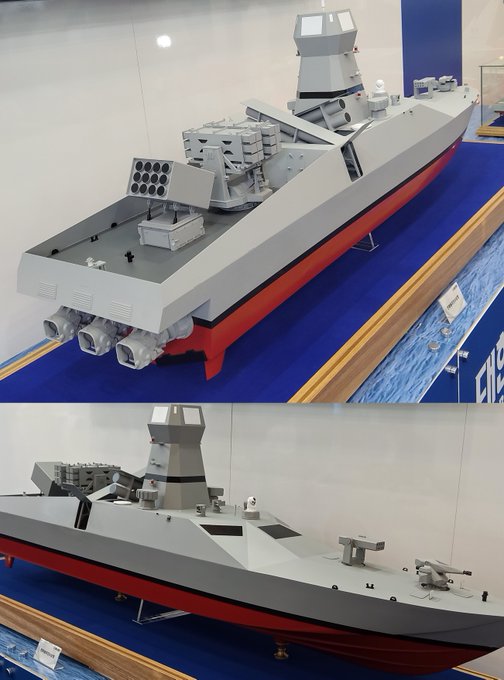

Στην σημερινή εποχή ενώ όλοι χρησιμοποιούν πανάκριβα πυρομαχικά στην Νότια Κορέα βάζουν εκτοξευτές ρουκετών σε USV και σε περιπολικά σκάφη.

Η ιδέα του Ομίλου Hanwha να χρησιμοποιήσει τις υπάρχουσες κάψουλες τακτικών πυραύλων μεγάλου βεληνεκούς του πυραυλικού πυροβολικού K239 σε μη επανδρωμένα πλοία επιφανείας και σε περιπολικά είναι αξιέπαινη.

Αυτός είναι ένας εξαιρετικός τρόπος για να χρησιμοποιηθούν οι CTM-ASBM σε έναν πόλεμο πλήρους κλίμακας για να καταστραφούν μονομερώς τα εχθρικά πλοία επιφανείας και οι στρατηγικοί επίγειοι στόχοι. Θα μπορούσαν να χρησιμοποιηθούν πύραυλοι LOGIR 70 mm ή κάψουλες πυραύλων Biryong (Wyvern) 130 mm, αντί για κάψουλες τακτικών πυραύλων μεγάλου βεληνεκούς K239 που έχουν μεγάλο κόστος

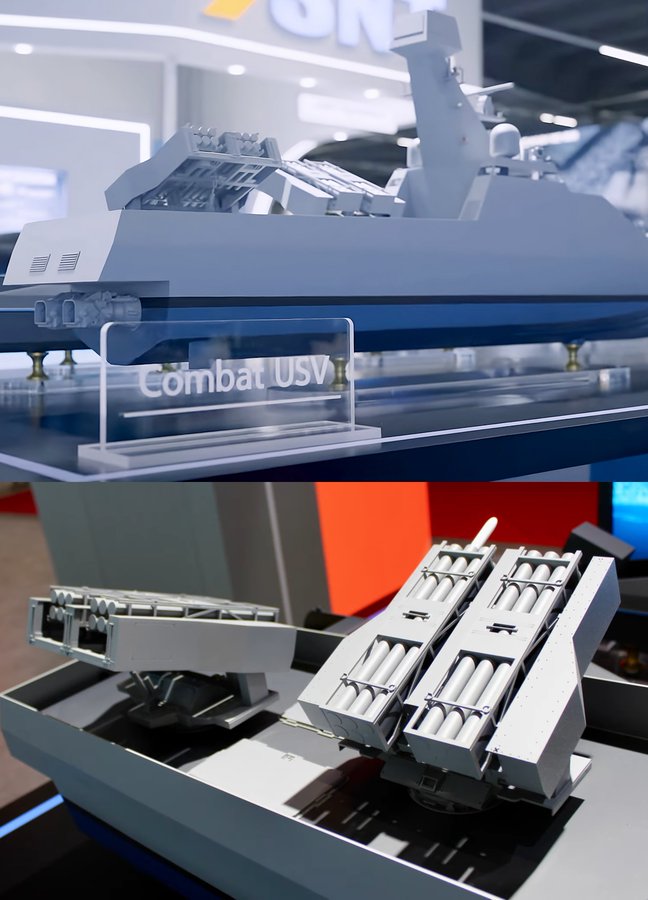

Ρουκέτες των 70 και 130 χιλιοστών στο USV.

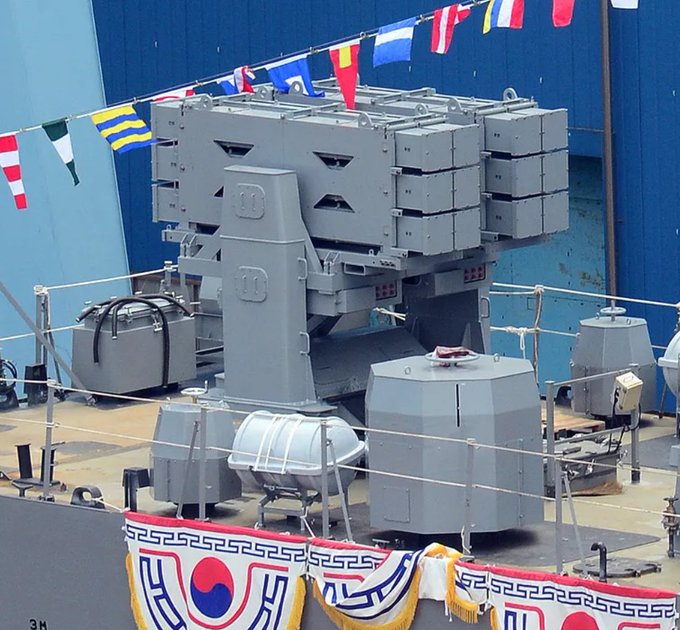

Οι εκτοξευτές είναι εν υπηρεσία σε διάφορα περιπολικά πλοία.PKX-B PKMR-211 (περιπολικό Killer Medium, Rocket) σε υπηρεσία από το 2016.

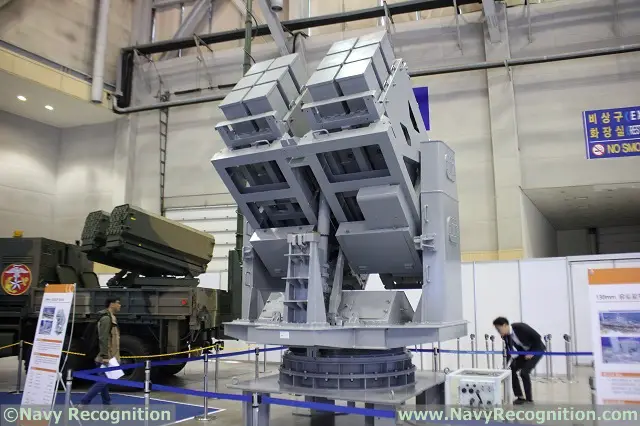

Αυτός ο εκτοξευτής, σε συνδυασμό με κατευθυνόμενους πυραύλους 130mm, παρέχει δυνατότητες ακριβούς κρούσης στα μικρά πολεμικά πλοία επιφανείας του Ναυτικού της Νότιας Κορέας.

Ο εκτοξευτής έχει 12 δοχεία, καθένα από τα οποία περιέχει έναν κατευθυνόμενο πύραυλο. Αυτοί οι πύραυλοι 130mm έχουν μέγιστη εμβέλεια άνω των 20 χλμ. και ελάχιστη εμβέλεια 3 χλμ. Ζυγίζουν πάνω από 80 κιλά (συμπεριλαμβανομένης μιας κεφαλής 8 κιλών).

Η κεντρική καθοδήγηση του πυραύλου είναι GPS + INS + uplink δεδομένων και η τερματική του καθοδήγηση είναι IIR homing. Το σύστημα που είναι εγκατεστημένο στον PKX-B μπορεί να εμπλακεί ταυτόχρονα σε περισσότερους από τρεις στόχους, σύμφωνα με το LIG Nex1.

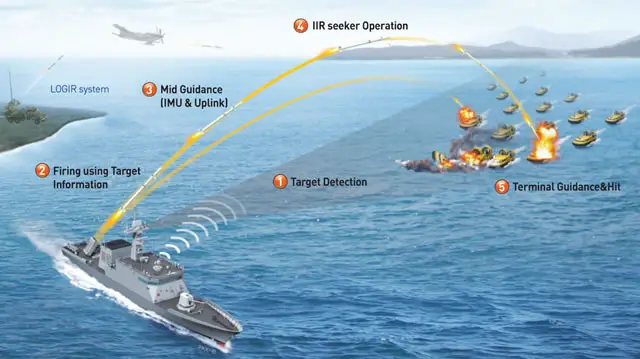

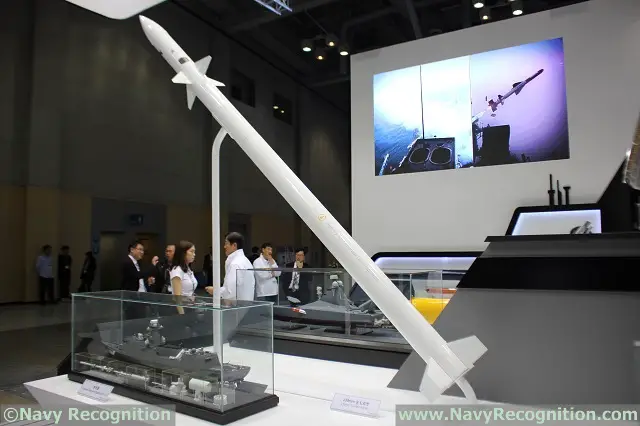

LIG NEX1 κατευθυνόμενος πύραυλος 130 χιλιοστών MADEX 2017 news 3 Σύλληψη λειτουργίας: Πύραυλος 130 χιλιοστών στο PKX-B. Εικόνα του LIG Nex1.

Το PKX-B Batch I class είναι ένα ταχύπλοο σκάφος 200 τόνων υψηλής ταχύτητας που αντικαθιστά τα παλαιά περιπολικά σκάφη κλάσης Chamsuri. Έχει μήκος 44,7 μέτρα και ταχύτητα 35 έως 40 κόμβων. Τροφοδοτείται από έναν αεριοστρόβιλο GE LM 500 6.000 ίππων και έναν πετρελαιοκινητήρα Caterpillar Marine Cat C32 σε συνδυασμένη διαμόρφωση ντίζελ-αερίου (CODAG).

Ο οπλισμός περιλαμβάνει έναν εκτοξευτή κατευθυνόμενων πυραύλων 130 χιλιοστών τοποθετημένο στην πρύμνη από το LIG Nex1, ένα πυροβόλο 76 χιλιοστών τοποθετημένο από Hyundai Wia, ένα σύστημα τηλεχειρισμού πυρός K-6 και ένα κορεατικό σύστημα διαχείρισης μάχης. Βασιζόμενοι στα διδάγματα που αντλήθηκαν από την 1η και 2η ναυμαχία του Γιονπιεόνγκ με την Βόρεια Κορέα, η DAPA και το Ναυτικό της Νότιας Κορέας ενισχύουν την ισχύ πυρός, την ακρίβεια και την επιβιωσιμότητα αυτών των σκαφών. Τα σκάφη έχουν πλήρωμα 20 ναυτών.

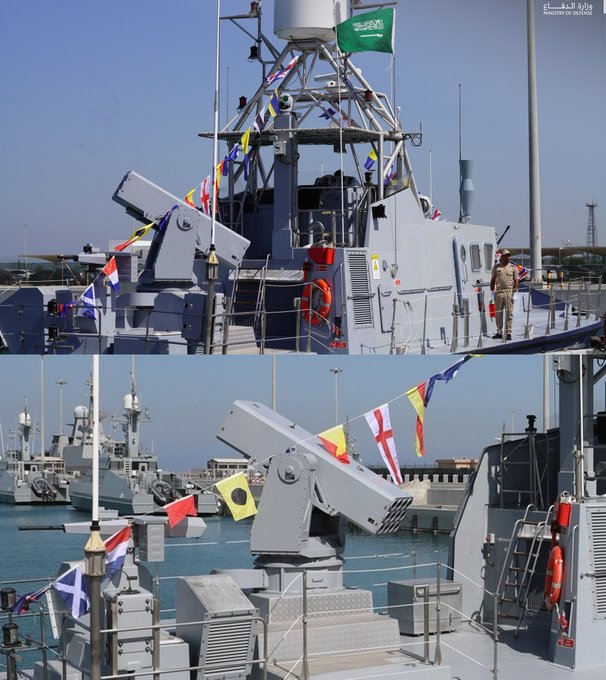

Saudi Arabia and the UAE are also one of the users of the LOGIR 70 mm missiles.

Η διαφορά με τους μεγαλύτερους εκτοξευτές είναι πως είναι άμεσα περιστρεφόμενοι, οι άλλοι χρειάζονται να σηκωθούν από την θέση τους και μετά να περιστραφούν.

Υπάρχουν και οι εκτοξευτές των 70 χιλιοστών με κατευθυνόμενες ρουκέτες αλλά η εμβέλεια τους είναι χαμηλή.
